原標題：電動汽車電池組是如何制造的？

　　作者：Jeff Shepard

　　轉載來源：digkey

　　電池組是全電動汽車 (EV) 中的關鍵子組件，也是組裝最復雜的組件之一。它首先在組裝前測試單個電池單元。接下來，協作機器人通常用于組裝電池模塊，然后將模塊集成到完整的電池組中，包括母線、冷卻組件、電池管理和其他子系統。最后，需要一個自動化的視覺檢測系統來確保裝配中的所有元件都正確組合在一起。

　　本文回顧了電動汽車電池組和一些相關子組件的復雜性，包括對大量電池模塊、高效輕質母線和線束互連以及主動冷卻系統的需求。然后，它展示了 Digi-Key 的代表性產品，包括 數據采集裝置 從 美國國家儀器 可用作電池單元測試系統的一部分，一個 協作機器人 從 歐姆龍自動化 可用于電池組組裝，以及帶有嵌入式軟件的智能相機模塊 邦納工程 可以提供自動化檢測平臺。

　　電動汽車電池組積木

　　電動汽車電池組的設計因制造商而異，有時在同一制造商的電動汽車型號之間有所不同，因此柔性組裝是一個重要的考慮因素。所有電動汽車電池組都有一個共同點，那就是它們可以使用數千個組件。

　　電動汽車電池組由許多電池模塊組成，這些模塊組裝成最終電池組(圖 1)。模塊和電池組的架構正在不斷發展，為電動汽車傳動系統提供更高的電壓。而 400 V直流 已成為標準配置，電壓高達 900 V直流 出現頻率更高。更高電壓的主要好處是充電速度更快。更快的充電可以幫助減少電動汽車司機的里程焦慮，但會使電池組的組裝更具挑戰性(并且有潛在危險)。

　　圖 1：電池模塊是 EV 電池組的基本組成部分。(圖片來源：美國國家儀器公司)

　　模塊中的電池單元通常焊接在一起，而模塊通常用螺栓固定在大母線上以形成完整的電池組。模塊與電池組的架構通常是電動汽車設計之間的區別因素。在所有情況下，電池系統都需要熱管理，主要是冷卻，但當環境溫度太低而無法有效運行電池時偶爾加熱。對于小電池組，熱管理系統可能是被動的，但大包裝需要使用相變裝置和泵進行主動熱管理，以循環液體以冷卻單個電池。

　　電池管理系統 (BMS) 監控單個電池單元的運行狀況和充電狀態。BMS 包括一系列電壓、電流、溫度和其他傳感器，通常每個電池單元上都有傳感器。BMS與EV的中央計算機系統通信。

　　保險絲有時用于模塊級別，但整個電池組始終存在過流保護。大型高壓接觸器和其他組件用于對電機驅動電路進行預充電，以防止在EV首次打開時可能造成破壞性的高浪涌電流。服務斷開聯鎖隔離電池組中的高電壓，并為在 EV 上工作的維修技術人員提供安全的環境。完成組裝需要數百個螺釘、螺母和螺栓、連接器和其他機械部件。

　　構建電池組

　　測試單個電池單元是關鍵的第一步。這通常是制造電池的專業超級工廠電池生產過程的最后一步。但是，當電池到達電動汽車生產設施時，通常會進行隨機質量保證測試，以監控進貨批次電池的質量水平。沒有高質量的電芯，就不可能生產出高質量、可靠的電動汽車電池組。

　　接下來，將單元組裝成模塊。模塊通常由大約 12 到 20 個電池組成。這些模塊堆疊在金屬框架中，提供互連、抗沖擊和振動保護，在某些型號中還提供熱管理。精度是必需的，隨著電池組組件的建立，它變得越來越重，直到重達數百磅。

　　由于需要精度和處理重物，電池組組裝通常使用協作機器人或工業機器人進行。協作式機器人可以處理重物，并快速準確地組裝完成包裝所需的數百個螺釘、連接器和其他組件。例如，日產聆風的電池組包括 48 個模塊(圖 2)。電池組組裝的最后一步是自動化測試，包括對復雜電池組的目視檢查。

　　圖 2：這款日產 Leaf 電池組包括 48 個電池模塊以及數百個其他組件。(圖片來源：美國國家儀器公司NHR部門)

　　電池測試和數據采集

　　設計電池測試系統的制造工程師可以轉向 779640-01 NI 的 數據 采集 (DAQ) 設備這款全速 USB 2.0 數據采集包括 8 ±60 V 直流電 (V直流) 用于隔離數字輸入的通道，8 個 60 V直流，30 伏均方根 (V有效值) 用于隔離固態繼電器 (SSR) 輸出的通道和一個 32 位計數器(圖 3)。八個隔離輸入包括一個光耦合器、一個肖特基二極管和一個基于耗盡模式 MOSFET 的限流電路。779640-01 還包括數字濾波、變化檢測、可編程上電輸出和看門狗定時器。

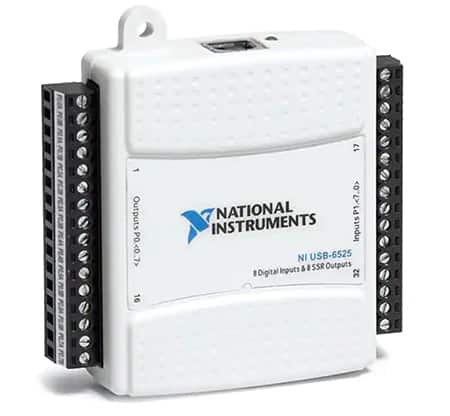

　　圖 3：779640-01 DAQ 包括 8 個隔離式數字輸入(右側)和 8 個隔離式 SSR 輸出(左側)。(圖片來源：數碼鑰匙)

　　779640-01 DAQ 可以同時監控特定輸入線或所有輸入線上的變化，包括上升沿、下降沿或兩者兼而有之。識別更改時會生成中斷。中斷不指示發生更改的輸入行。該軟件可用于讀取行并確定更改通知的來源。數字濾波可以將噪聲和電磁干擾(EMI)的影響降至最低。

　　數字濾波器作用于光耦合器輸入端。光耦合器的關斷速度比開啟速度慢，通過下降沿的速度比上升沿慢。數字濾波器有助于消除由噪聲或EMI引起的變化。設計人員可以使用編程的濾波器間隔配置濾波器通道。短于編程濾波間隔一半的脈沖被阻塞。超過濾波間隔的脈沖通過。中間的脈沖可能會也可能不會通過濾波器。

　　獲得有關重負荷和重復性任務的幫助

　　一旦電池單元通過測試，協作機器人就可以加快電池模塊和電池組的組裝過程。裝配涉及多個流程，而像 RT6-1001321 歐姆龍自動化具有很強的適應性(圖 4)。RT6-1001321 集成了現場總線適配器，便于集成到工廠自動化系統中。協作機器人運行精度高，可以協助擰螺絲、粘合、涂抹導熱硅脂、配接連接器以及組裝 EV 電池組所需的無數其他活動。使協作機器人非常適合電動汽車電池組組裝的一些功能包括：

　　圖形化編程環境，可加快協作機器人培訓。

　　集成視覺系統有助于檢查和測量結果以及裝配活動。

　　模塊化末端執行器可以快速更換，使單個協作式機器人能夠執行一系列裝配過程。

　　協作機器人可以與物流和其他移動機器人交互操作，形成完整的電池組制造單元。

　　圖 4：像 RT6-1001321 這樣的協作機器人適應性強，可以高精度地快速執行重復性任務。(圖片來源：歐姆龍自動化)

　　靈活性和快速學習新程序的能力，避免延長停機時間和低效的生產周期，是協作機器人的關鍵屬性。使用圖形用戶界面或簡單地將協作機器人手臂從一個位置移動到另一個位置，可以在幾分鐘內教授一項新活動。協作機器人擅長處理電動汽車電池組組裝中常見的重復性任務，并且可以精確處理重負載。最后，協作機器人可以包括機器視覺和人工智能(AI)，以正確的方向拾取所需的零件，將它們添加到電池組組件中，并檢查結果。

　　驗證結果

　　可以使用以下命令自動目視驗證電池組是否已正確組裝 VE205G1A 邦納的智能相機(圖5)。集成軟件旨在執行高級視覺檢測功能。邦納的視覺管理器軟件包含在VE205G1A中，并提供多種工具，如物品檢測、定位和特征測量、流量分析以及條形碼讀取，以加快視覺應用的開發。運行時編輯支持對檢測例程進行實時更改，從而減少停機時間并加快結果速度。VE205G1A 智能相機的一些功能包括：

　　EtherNet/IP、Modbus/TCP、PROFINET 和 RS-232 連接，可輕松集成到工廠自動化系統中

　　六個光隔離輸入/輸出 (I/O) 和一個外部光連接器

　　雙行八字符顯示屏，提供攝像機狀態并可快速切換到新活動。

　　可選的密封鏡頭蓋提供 IP67 防護等級，適用于惡劣的工業環境。

　　典型用途包括：

　　零件的存在與否，包括計算項目數量和驗證標簽。

　　驗證零件的方向，并將零件位置和方向發送給拾取和放置機器人或協作機器人。

　　缺陷檢測，包括識別物品上缺陷的位置和大小。

　　測量項目的關鍵尺寸或組件中項目的相對位置。

　　圖 5：VE205G1A 等智能攝像頭提供快速目視檢查 EV 電池組組件所需的所有功能。(圖片來源：邦納工程)

　　總結

　　電動汽車電池組是復雜而關鍵的子系統。電動汽車的性能、可靠性和成本與高效快速組裝電池組的能力密切相關。組裝過程從驗證電池單元是否符合所需規格開始，然后依靠機器人和協作機器人的自動精密裝配，最后使用智能自動化相機進行最終目視檢查。
