全球汽車直流/直流(DC-DC) 變換器市場預計到2026年將增長到170億美元的規模。這標志著從2021年到2026年的復合年增長率將會超過10%。直流/直流變換器是車輛上的一個必備零部件，它通過轉換電壓為各種車載系統供電，例如越來越復雜的信息娛樂系統，以及使用先進駕駛輔助系統 (ADAS) 的增強型安全系統。電動汽車 (EV) 無論是純電型還是混動型 (HEV) 的日益普及，也在刺激著直流/直流變換器的需求迅猛增長。我們現在來看看哪些行業趨勢和技術有助于推動更高效直流/直流變換器的發展?；靹悠嚭碗妱悠囉性S多架構上的差異。圖1和圖2顯示了這兩種架構的簡化示意圖。強混動(或并行混動)和純電動汽車的電氣化動力總成都是由大容量電池提供的高電壓 (HV) 總線來驅動的。

　　圖1、 強混動/全混動汽車的簡化示意圖

　　逆變器和電動機/發電機的功率電平最低大約60kW，最高可以超過180kW。除了大容量鋰電池以外，另外一項重大投資就是開發這些架構。大多數組件都是雙向的，允許電力從電池流向逆變器，使電動機開始轉動和推動汽車運動起來(牽引驅動)。而在減速時，汽車的動量又驅使發電機轉動，再通過逆變器回收電力并為電池重新充電(再生制動)。在中度混動 (MH) 汽車中，電動機/發電機、逆變器和電池也都是雙向的。它們雖然不足以完全獨立驅動汽車(像在混動汽車或電動汽車中一樣)，但仍然可在加速期間為發動機補充電力，并在減速時為電池重新充電。中度混動汽車的電壓電平通常是48V，可使高電壓總線保持在60V的安全額定電壓內，也能以相同的額定電流為12V總線提供四倍的電力。

　　圖2、中度混動汽車的簡化示意圖

　　直流/直流變換器是這兩種架構中的關鍵組件，它將高電壓總線(中度混動汽車為- 48V;電動汽車/混動汽車為100V)轉換為傳統的12V電力總線，后者為大多數電子負載供電。在強混動汽車或電動汽車應用中，直流/直流變換器的作用是將高電壓總線中的電力轉換到12V，從而為12V電池充電。目前還沒有將12V總線的電力“提升”到高電壓總線的應用，因此這些架構中的直流/直流變換器基本都是單向的。然而，在中度混動架構中，直流/直流變換器除了要從48V總線為12V電池充電外，還需要將12V總線中的電力轉換到48V總線。主要的應用是，在使用接觸器將48V電池連接到該總線之前對48V總線(即逆變器的輸入電容)進行預充電。預充電對電池電壓和逆變器輸入進行均衡，從而能最大程度減小接觸器的電弧現象。隨著這兩種架構的市場不斷發展，高壓總線上還會增加新的負載。高壓總線上的負載通常比低壓總線上的負載效率更高。此外，電子負載僅在需要時(比如泵)進行電子控制和通電，效率遠超機械負載，因為后者與機械動力總成始終保持連接。隨著越來越多的負載過渡到使用高壓總線，這就可能額 外產生將12V總線上的電力提升到高壓總線的需求。例如，鋰離子電池在低溫下性能不佳。因此，當發動機啟動器由高壓總線供電時，采用12V鉛酸電池就會多有益處。因為它具有良好的冷啟動能力，可以通過直流/直流變換器將電力返回到高壓總線，幫助啟動器驅使發動機開始運轉。

　　圖3、直流/直流變換器在汽車中的位置示意

　　①、不同直流/直流變換器的應用模式

　　新能源汽車直流/直流變換器有降壓型變換器、穩壓型變換器和升壓型變換器。降壓變換器幾乎所有新能源汽車都會應用，穩壓器主要用在Start-Stop系統，升壓器個別整車企業會應用，主要集成在逆變器里。降壓型DC/DC變換器的作用是將動力電池輸出的高壓電轉換成低壓電，給汽車低壓電氣設備供電，同時給低壓蓄電池充電。當車輛啟動時，低壓蓄電池為低壓電氣設備供電，當行駛時，DC/DC變換器為低壓電氣設備供電。

　　圖4、直流/直流變換器供電示意圖

　　12V穩壓型DC/DC變換器是防止在車輛啟動過程中，電壓的波動對一些敏感器件產生影響。升壓型DC/DC變換器的作用是為了提高新能源汽車的動力系統的效率，選擇用一個Boost的升壓器來提高逆變器輸入的總線電壓。

　　1、DC/DC變換器在純電動汽車中的應用純電動汽車中的DC/DC變換器應用主要包括對低壓蓄電池充電、低壓電氣設備供電、減速或制動時的能量回收以及提供驅動電機所需要電壓等。在車輛行駛過程中，DC/DC變換器將動力電池電壓轉換為電動機所需要的電壓，再經過逆變器將直流電轉換為交流電驅動電動機運轉。

　　圖5、純電模式

　　當車輛減速制動時，DC/DC變換器將車輛減速/制動時產生的電能經過電壓轉換輸入給動力電池，完成能量回收。

　　圖6、制動能量回收模式

　　最重要的是，DC/DC變換器將動力電池的高電壓轉換成低電壓為低壓蓄電池充電，同時為整車低壓電氣設備供電。

　　2、雙向DC/DC變換器在混合動力汽車中的應用當混合動力汽車啟動或極低車速時，發動機在低效率區域中工作，能量管理系統將切斷燃油，使發動機停止，僅由電動機提供機械能。此時DC/DC變換器將動力電池電壓轉換成電動機所需要的電壓，再經過逆變器將直流電轉換為交流電驅動電動機運轉。

　　圖7、混動汽車雙向DC/DC變換器

　　汽車在正常行駛時，此時啟動發動機運轉，輸出兩路能量，一路提供汽車運行的機械能。另一路使得電機工作在發電狀態，向動力電池充電，直至合理狀態，以備加速爬坡時提供輔助能量或回收制動能量。此時DC/DC變換器將電動機發出的電能經過電壓轉換輸入給動力電池，完成充電。

　　圖8、串聯混動模式

　　當混合動力汽車爬坡或加速時，除了發動機正常運轉外，還需啟動動力電池輸出電能，使得電機工作在電動狀態提供輔助機械能，增加車輪的驅動力，使發動機始終工作在最佳效率區間。此時DC/DC變換器將動力電池電壓轉換成電動機所需要的電壓，在經過逆變器將直流電轉換為交流電驅動電動機運轉。

　　圖9、并聯混動模式

　　汽車在減速或制動時，車輪驅動電機，電機工作在發電狀態，能量回饋給儲能裝置。此時DC/DC變換器將電動機的電能經過電壓轉換輸入給動力電池，完成能量回收過程。

　　圖10、制動能量回收模式

　　汽車在怠速狀態時，發動機一般自動停止，沒有常規發動機那樣的怠速，但當動力電池沒有達到規定的電量狀態時，發動機會驅動電機給動力電池充電，直至達到合理的電量狀態。此時DC/DC變換器將電動機所發的電能經過電壓轉換輸入給動力電池，完成充電。

　　3、雙向DC/DC變換器在新能源汽車復合電源中的應用雙向DC/DC變換器與超級電容串聯，車輛加速時，DC/DC變換器將超級電容提供的額外大電流傳遞給逆變器。減速制動時，DC/DC變換器將電機回饋的能量傳遞給超級電容，使能量儲存在超級電容中。

　　圖11、復合電源

　　DC/DC變換器與超級電容串聯，超級電容與動力電池并聯組成復合電源，這種連接方式更適合用于新能源汽車輔助儲能系統。

　?、?、電氣隔離DC/DC變換器

　　DC/DC變換器還可被分為隔離式和非隔離式。電氣隔離，就是將電源與用電回路作電氣上的隔離，即將用電的分支電路與整個電氣系統隔離，使之成為一個在電氣上被隔離的、獨立的不接地安全系統，以防止在裸露導體故障帶電情況下發生間接觸電危險。實現電氣隔離以后，兩個電路之間沒有電氣上的直接聯系。即，兩個電路之間是相互絕緣的。同時還要保證兩個電路維持能量傳輸?shù)年P系。電氣隔離的作用主要是減少兩個不同的電路之間的相互干擾，降低噪聲。

　　圖12、隔離型與非隔離型雙向DC/DC變換器綜合比較

　　非隔離式DC/DC轉換器結構較為簡單，每個部件直接相連，額外能量損失少，工作效率較高，但其實際應用中對升壓側的電容要求較高，主要產品有降壓電路、升壓電路、降壓-升壓電路等。非隔離式DC/DC變換器，按有源功率器件的個數，可以分為單管、雙管和四管三類。單管DC/DC轉換器共有六種，即降壓式(Buck)DC/DC轉換器 ，升壓式(Boost)DC/DC轉換器、升壓降壓式(Buck Boost)DC/DC轉換器、Cuk DC/DC轉換器、Zeta DC/DC轉換器和SEPIC DC/DC轉換器。在這六種單管DC/DC轉換器中，Buck和Boost式DC/DC轉換器是基本的，Buck-Boost、Cuk、Zeta、SEPIC式DC/DC轉換器是從中派生出來的。雙管DC/DC轉換 器有雙管串接的升壓式(Buck-Boost)DC/DC轉換器。四管DC/DC轉換器常用的是全橋DC/DC轉換器(Full-Bridge Converter)。

　　圖13、非隔離式DC/DC轉換器電路圖例

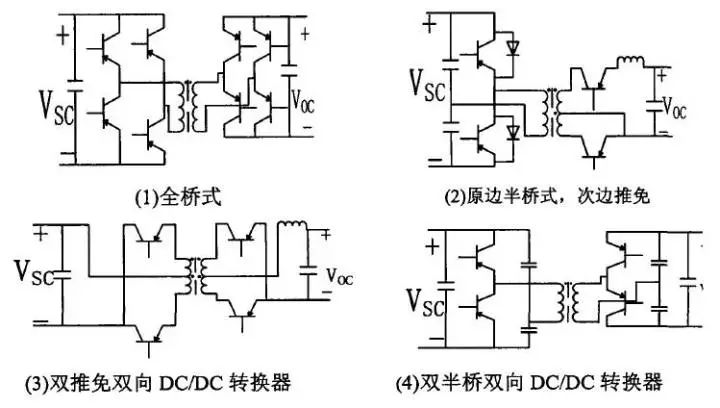

　　隔離式DC/DC變換器具有功率開關較多，電壓變比較大，帶電隔離等優點，但其結構更為復雜，成本相對較高。因此，非隔離式DC/DC轉換器相比隔離式在汽車領域的應用更具備優勢。隔離式DC/DC轉換器也可以按有源功率器件的個數來分類。單管的DC/DC轉換器有正激式(Forward)和反激式(Flyback)兩種。雙管DC/DC轉換器有雙管正激式(DoubleTransistor Forward Converter)，雙管反激式(Double Transistr Flyback Converter)、推挽式(Push-Pull Converter) 和半橋式(Half-Bridge Converter)四種。四管DC/DC轉換器就是全橋DC/DC轉換器(Full-Bridge Converter)。

　　圖14、隔離式DC/DC轉換器電路圖例

　　作為新能源電動汽車車載電源的重要部分，DC/DC轉換器必須滿足以下要求：

　　1、作為能量傳遞部件，提高能源的利用率，要求轉換器轉換效率高;

　　2、具有降壓功能，從而降低對燃料電池的輸出電壓要求;

　　3、由于燃料電池包的輸出電壓不穩定，通過DC/DC變換器閉環控制系統對其進行穩壓，需要具有良好的動態調節能力;

　　4、綜合使用環境和需求，具有體積小重量輕的特點。

　　圖15、新能源汽車結構組成

　　在實際的應用過程中，DC/DC轉換器的合理使用非常重要，可以控制高電壓值的穩定，有利于提升電動汽車的驅動性能。而目前的國內大多數廠商采用情況看，單向DC/DC轉換器是市場主流，逐漸走向雙向DC/DC轉換器。單向DC-DC轉換器可以達到優化電機控制、提高電動汽車整體效率性能的作用，同時還可以避免出現反向制動無法控制和變換器出現浪涌電壓的不利情況。
