一、整體系統設計原理與方案概述

堅果投影N3 Pro作為一款高性能便攜投影設備，其主要目標在于實現高清圖像顯示、多媒體交互及無線網絡傳輸?shù)裙δ?。設計采用MediaTek MT9679芯片作為系統控制核心，借助其高度集成的多媒體處理、圖形渲染以及無線通訊能力，為投影機提供穩定且高效的運行環境。系統整體設計遵循高集成度、低功耗、高可靠性和優質用戶體驗的原則，各功能模塊均采用專用器件并與MT9679實現緊密配合。

本設計方案基于以下關鍵設計要求展開：

1. 高性能圖像處理： 支持1080P及以上分辨率輸入，同時滿足投影機對色彩、對比度的嚴格要求，保證圖像輸出穩定、流暢；

2. 無線多媒體交互： 集成WiFi、藍牙等模塊，保證設備與外部智能終端的高效互聯；

3. 低功耗及散熱管理： 采用智能電源管理設計，有效降低整體功耗，并通過精細散熱設計保證長時間穩定工作；

4. 接口豐富，擴展靈活： 除了常規HDMI、USB接口之外，還支持無線投屏、聲控及觸控等多種交互手段；

5. 軟件兼容性與穩定性： 內部系統基于定制化操作系統，與硬件緊密結合，針對多媒體數據實時處理作出優化；

6. 硬件安全設計： 包括ESD防護、過流、過溫監控等，確保系統在多種異常工況下能自動響應，保護核心和外圍電路。

設計方案的總體架構分為核心處理模塊、圖像處理模塊、音頻處理模塊、無線通訊模塊、電源管理模塊及外圍接口擴展模塊。在整體框架中，各子模塊分別圍繞MT9679芯片展開。此芯片擁有極高的數據處理能力，適合多任務并行處理和高清視頻渲染，是現代多媒體系統的理想之選。

二、核心芯片MediaTek MT9679詳細解析

MediaTek MT9679芯片定位于高端多媒體設備，該芯片內置先進的圖像處理器和高性能計算單元。其主要特點包括：

1. 高集成度： 內嵌圖形加速器、多媒體編解碼器、網絡通訊模塊及多核處理器，實現多任務調度和數據處理；

2. 低功耗設計： 芯片采用新型制程和電源管理技術，實現高性能和低功耗的完美平衡；

3. 圖像處理能力： 支持4K視頻解碼、HDR顯示技術，為投影設備帶來清晰、細膩的圖像輸出；

4. 無線通訊： 集成WiFi 6/6E及藍牙5.x模塊，實現高速數據傳輸和穩定無線連接；

5. 接口豐富： 提供HDMI、MIPI、USB等多種接口標準，便于與顯示、存儲等外部器件協同工作。

在本設計中，MT9679作為中央控制單元，不僅承擔圖像數據的高速運算任務，同時負責整體系統的電源調控、通訊管理以及外圍設備的協調工作。因此，其對系統的整體性能和穩定性具有決定性作用。

三、各子模塊設計與優選器件分析

針對堅果投影N3 Pro的應用場景，本設計將從以下幾個關鍵子模塊展開詳細說明：

3.1 電源管理模塊

電源管理設計是確保整體系統穩定運行的基礎。電源管理模塊主要功能包括：穩壓、過流保護、過溫保護及電能轉換管理。以下為推薦器件及其詳細說明：

• DC-DC穩壓模塊（推薦型號：TI LMZM23600）：
  器件作用：提供高效能電壓轉換，保障MT9679及其它數字邏輯電路在穩定電壓下工作。
  選型原因：TI LMZM23600具有高轉換效率和低噪聲特性，同時體積小、便于集成；適用于多種供電方案。
  器件功能：實現輸入直流電壓到多路固定輸出電壓的轉換，為系統內核和外設提供穩定電壓。

• 電源監控芯片（推薦型號：Analog Devices ADM1177）：
  器件作用：監控系統各電壓、電流及溫度參數，并通過數字接口上報狀態。
  選型原因：ADM1177具有高精度監測和快速響應功能，能夠及時發現異常情況，保護系統。
  器件功能：主要用于電源異常報警、保護及數據記錄，保障系統在異常情況下不被損壞。

• 功率MOSFET（推薦型號：Infineon IPP60R099CP）：
  器件作用：作為主電源開關元件，控制大電流的導通與關斷。
  選型原因：選用低導通電阻、高效率的MOSFET可降低功耗，提高系統效率；同時其封裝緊湊，利于散熱設計。
  器件功能：承擔功率分配與控制責任，確保在高負載情況下無過熱風險。

此外，還需要考慮電磁兼容與濾波設計，建議在電源模塊中增加LC濾波電路，采用高質量電感（例如Coilcraft MSS1278系列）及多層陶瓷電容（例如TDK C3216X7R1H105K160AC）確保電源輸出純凈。

3.2 核心處理單元模塊

MT9679作為核心處理單元，在其外圍需要穩定的參考時鐘及存儲擴展電路：

• 晶振模塊（推薦型號：Epson SG-210）：
  器件作用：為MT9679提供精準穩定的時鐘信號。
  選型原因：Epson晶振具備高穩定性及低相位噪聲特性，是高頻應用中的理想選擇；
  器件功能：提供系統主時鐘及輔助時鐘信號，確保芯片內各子模塊協同工作同步無誤。

• 高速DDR內存（推薦型號：Samsung K4B4G1646QH）：
  器件作用：為芯片提供快速數據存取和緩存支持。
  選型原因：三星DDR產品具有高速、低功耗、穩定性高的特點，非常適合高性能圖像處理和多任務調度；
  器件功能：作為系統運行時數據存儲核心，直接影響到投影機的響應速度及圖像顯示效果。

• eMMC閃存（推薦型號：Micron MTFC4GACAJCN-1M）：
  器件作用：提供大容量存儲，便于存放系統固件和多媒體文件。
  選型原因：Micron品牌具有良好的性能與耐久性，確保長期運行的數據存儲安全；
  器件功能：存儲操作系統、應用軟件、用戶數據及多媒體文件，并支持高速讀寫。

同時，可在核心模塊中配置低功耗獨立電源管理單元（PMIC），如Maxim MAX77650，用于監控系統電壓和溫度狀態，通過I2C總線與MT9679通信，實現動態電源調控。

3.3 圖像處理與視頻解碼模塊

堅果投影N3 Pro的核心需求之一便是高質量視頻解碼與圖像渲染。該模塊中既包括圖像信號處理電路也涉及圖像輸出的接口電路。推薦器件如下：

• 圖像信號處理芯片（推薦型號：Novatek NT96680）：
  器件作用：對來自MT9679的視頻數據進行色彩校正、降噪、HDR處理等圖像優化操作。
  選型原因：NT96680具有專業級視頻處理算法和高質量圖像輸出效果，能夠充分發揮MT9679的圖形渲染能力；
  器件功能：承載視頻信號后處理任務，支持各種視頻格式轉碼及實時流媒體處理。

• HDMI發送芯片（推薦型號：Parade PS8811）：
  器件作用：用于將視頻信號通過HDMI接口輸出到外部顯示設備。
  選型原因：PS8811支持高分辨率視頻信號傳輸，符合高清投影需求，且具有低延遲、穩定傳輸能力；
  器件功能：負責視頻信號的數字化轉換與數據傳輸，實現高質量圖像的輸出。

• MIPI轉LVDS/HDMI轉換芯片（推薦型號：Texas Instruments SN65DSI86）：
  器件作用：實現MIPI信號到LVDS/HDMI信號的轉換，適應不同顯示接口要求。
  選型原因：TI SN65DSI86作為市場上成熟的轉換器件，支持高速數據傳輸和高分辨率顯示，具有良好的兼容性；
  器件功能：將高速M(fèi)IPI數據流轉換為便于外設處理的格式，為投影機的顯示輸出提供多種接口選擇。

在此模塊設計中，圖像處理電路與核心芯片之間的互聯要求采用高速信號線，并搭配差分信號對線設計，同時在數據緩沖與時鐘調度上采用FPGA或定制ASIC輔助，保障數據傳輸?shù)牡脱舆t與高精度調控。

3.4 無線通訊模塊

無線通訊模塊主要用于實現設備與智能終端間的數據交互和無線投屏功能。其設計需要兼顧高速率、穩定性及低功耗特點，推薦以下器件：

• WiFi模塊（推薦型號：Qualcomm QCA9377）：
  器件作用：實現高速WiFi網絡連接，支持最新無線協議標準。
  選型原因：QCA9377具有出色的傳輸速率與信號穩定性，同時功耗表現優秀，能夠滿足投影視頻的高帶寬傳輸需求；
  器件功能：支持2.4GHz/5GHz雙頻無線通訊，搭載內置天線及外部天線接口，在復雜網絡環境下保證高速連接。

• 藍牙模塊（推薦型號：Nordic Semiconductor nRF52840）：
  器件作用：提供藍牙通信功能，支持?jǐn)?shù)據傳輸、外部設備配對及低功耗物聯網通信。
  選型原因：nRF52840具有集成藍牙5.0、低能耗及高數據吞吐量特性，在智能家居及互聯設備中應用廣泛；
  器件功能：實現音頻設備、遙控器和其他智能設備之間的藍牙互聯及數據交換，保障設備多場景聯動。

在模塊設計中，為保證無線信號穩定和抗干擾能力，需要在PCB設計上做好RF信號屏蔽和走線匹配，同時建議在天線設計上考慮外接高性能天線以增強通訊距離與信號質量。

3.5 音頻處理模塊

音頻功能是投影設備的重要組成部分，除了提供基礎的音頻解碼、放大外，還需要實現多渠道音頻處理。推薦器件如下：

• 音頻解碼芯片（推薦型號：Cirrus Logic CS42448）：
  器件作用：提供高性能的音頻數字信號處理及解碼，支持多種音頻采樣率和位深。
  選型原因：CS42448具有優異的信噪比和低失真特性，符合高品質音頻重放要求；
  器件功能：實現音頻數據的數字解碼和模擬音頻轉換，為音頻信號放大器提供干凈的信號輸入。

• 音頻功率放大器（推薦型號：Texas Instruments TPA3118D2）：
  器件作用：對解碼后的音頻信號進行放大，使音頻信號驅動揚聲器輸出高保真聲音。
  選型原因：TPA3118D2支持高輸出功率與低失真，具有高效率及保護電路，適用于便攜設備；
  器件功能：承擔音頻信號的功率放大以及驅動負載匹配，同時內置過溫、過流保護功能。

• 音頻數字信號處理器（DSP）（推薦型號：Analog Devices ADAU1787）：
  器件作用：用于實現音效處理、均衡調節及回聲抑制等高級功能。
  選型原因：ADAU1787集成了多路濾波器和DSP模塊，用戶可通過軟件調整音頻效果，滿足多變的場景需求；
  器件功能：接收數字音頻信號進行濾波與調節，提升用戶體驗并支持外部調音接口。

在音頻模塊設計中，除了芯片之外，還需加入低噪聲運放（如Analog Devices ADA4898系列）以實現信號預處理，并在功放電路中加入精細的功率匹配電路保障系統音質輸出達標。

3.6 外圍接口與擴展模塊

為了實現堅果投影N3 Pro在多場景下的功能擴展與數據交互，外圍接口和擴展模塊設計同樣十分關鍵。主要包括：

• HDMI輸入/輸出接口：
  采用符合最新HDMI 2.1標準的接口器件，結合前述的PS8811芯片，實現高速數據傳輸和多格式視頻兼容。

• USB接口：
  USB Type-C接口設計應支持PD快充和數據傳輸，為系統固件升級和外部存儲設備提供接口。推薦使用STMicroelectronics的STM32系列微控制器與USB 3.1集線器芯片。

• 音視頻同步控制電路：
  為確保音視頻數據同步輸出，推薦配置專用時鐘分配器（如IDT ICS932S），該元件可提供多路同步時鐘，并保障信號相位一致。

• 紅外/觸控控制模塊：
  用于實現遙控器信號接收及觸控操作反饋，推薦使用芯片型號為AMS TCS3400，用于光學傳感及人機交互控制，在設計中需配備紅外發射和接收模塊，實現智能交互控制。

對于所有接口模塊，采用低EMI設計方案，搭配屏蔽電纜和精密濾波電路，降低因高速信號傳輸而帶來的電磁干擾（EMI），確保多接口之間信號無串?dāng)_。

四、電路框圖與系統連接示意

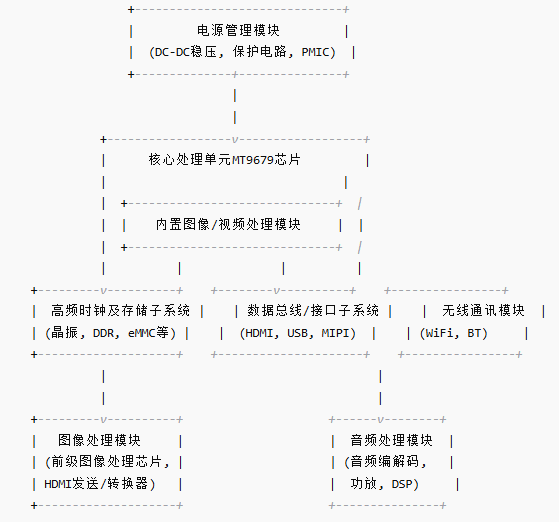

為使各子模塊能有機協同工作，設計中明確了不同模塊之間的邏輯和電氣連接。下圖為總體電路框圖示意圖（以文本方式描述，實際設計中可用專業EDA軟件生成原理圖）：

該框圖展示了整個投影系統的主要模塊間的邏輯連接關系，各模塊均通過高速數據總線和專用控制線路與MT9679實現通信。電源管理模塊為所有子模塊提供穩定電壓和保護，時鐘系統和存儲模塊確保數據正常傳輸，外圍接口模塊負責外部數據輸入與輸出，而無線通訊和音視頻處理模塊確保多媒體內容的高效傳輸和處理。

在實際設計中，各模塊的連接方式需要符合PCB的高速設計規則，例如：

1. 高頻信號走線采用微帶線設計，保證阻抗匹配；

2. 電源模塊需采用多層板供電平面，并加裝EMI屏蔽層；

3. 各模塊間數據傳輸應使用低噪聲、低串?dāng)_設計方案，必要時采用差分信號傳輸。

五、電磁兼容（EMC）與散熱設計

現代投影設備要求在保證高性能輸出的同時，還必須滿足電磁兼容和散熱設計要求。為此，本設計采用如下策略：

• EMC優化設計：
  在PCB設計時，所有高速信號通道均設計為差分信號，并加裝旁路電容及濾波器；對電源管理模塊采用LC濾波器，有效降低輸出噪聲；在關鍵IC周圍加設金屬屏蔽罩，保證高頻信號外泄最小。

• 散熱設計：
  高性能處理芯片及功率模塊通常會產生較多熱量，為此方案采用高導熱材料散熱片與風扇結合的被動及主動散熱設計，同時在PCB上設計大面積散熱銅箔，分散局部熱量。在MT9679及其周邊芯片上，亦建議配置溫度傳感器（如Maxim MAX6682），實時監控溫度狀況，并通過固件算法調整風扇轉速及功耗分配，從而確保整個系統在長時間穩定工作下溫度控制在合理范圍內。

六、固件軟件協同設計方案

硬件設計僅僅為系統提供了基本工作平臺，而固件軟件在其中發揮著關鍵作用。基于MT9679芯片的平臺軟件框架主要涵蓋以下幾個方面：

• 系統啟動與硬件初始化：
  在系統上電后，固件負責初始化各個子模塊，包括電源管理、圖像處理、無線通訊及音頻處理等。針對不同器件所提供的狀態信號，固件采用分級檢測機制，若發現異常則觸發相應的故障保護措施。

• 圖像與視頻數據處理：
  充分利用芯片內部圖像處理單元和外部圖像處理芯片，通過硬件加速與DSP算法，完成視頻解碼、圖像后處理、色彩校正及動態對比度調節，保障用戶獲得清晰細膩的投影效果。固件層面通過對色彩校正曲線的實時調節，實現室內外環境光線適應性優化。

• 無線通訊協議管理：
  內置WiFi與藍牙功能模塊由固件進行實時調控，支持多種網絡協議，同時在軟件中嵌入抗干擾算法，確保數據傳輸過程中丟包率最低。通過OTA升級機制，使系統能夠及時更新，適應不斷變化的網絡環境與安全要求。

• 音頻處理與音效增強：
  音頻部分通過固件算法對輸入數字音頻數據進行濾波降噪、音量平衡處理及動態范圍壓縮，同時與DSP協同運作，實時響應用戶對音效調節的需求，并在系統內支持多種場景模式切換。

• 電源與溫控管理：
  固件實時采集電源管理芯片、散熱傳感器及溫控芯片的數據，根據當前負荷情況調整芯片功耗及風扇轉速。在系統檢測到異常高溫或電壓波動時，固件會及時調整系統工作模式，并給出用戶提示。

• 接口驅動與系統調試：
  設計開發期間，固件中集成多種調試接口，如UART、JTAG等，便于工程師在開發過程中進行測試及問題分析，同時也支持通過USB接口實現在線升級與數據日志記錄。

固件軟件設計與硬件設計密切結合，共同保證整個投影系統的高效、穩定以及安全運行。針對不同的應用場景，還可通過軟件升級靈活增加新功能，實現產品功能的持續迭代與優化。

七、系統調試與測試方案

在原型板制作完成后，系統調試與測試是確保設計方案成功的重要環節。測試方案主要包括以下內容：

• 模塊電氣性能測試：
  對于電源管理模塊、核心芯片、圖像及音頻模塊等各子系統進行電壓、電流、溫度等參數的全面監測，同時通過示波器、頻譜儀等工具對信號完整性、電磁輻射進行檢測，驗證各器件是否在規定參數內工作。

• 通訊協議及接口測試：
  利用專用測試儀器對HDMI、USB及無線通訊接口進行傳輸速率、信號延遲、穩定性以及抗干擾性能測試，確保各接口在不同環境下均能正常工作。

• 軟件與固件測試：
  包括單元測試、集成測試、壓力測試及異常工況測試，驗證系統對關鍵功能（如啟動、圖像處理、數據傳輸、熱控反饋等）的響應速度與穩定性。
  在各測試階段均需記錄詳細數據，并與理論值進行比對，確保設計方案達到預期效果。

• 長期穩定性測試：
  在實驗室環境中進行長時間工作測試，模擬長時間使用場景，關注電源、溫度、信號穩定性及多任務并發下系統整體表現，為最終產品制定壽命周期及維護策略提供數據支撐。

• 用戶體驗測試：
  根據市場目標群體實際使用環境，邀請多方用戶對投影機進行體驗測試，針對圖像清晰度、響應速度、噪音控制、操作便利性、連接穩定性等方面提出意見，為后續軟硬件升級提供方向。

測試過程數據需要在工程數據庫中詳細記錄，分析每個模塊在各種環境中的表現，并綜合制定針對性的改進方案，確保產品在出廠前達到業內高端產品水準。

八、散熱與功耗優化設計

在高性能投影設備中，散熱設計與功耗管理是一項關鍵技術。針對本設計方案，散熱方案將從以下幾方面優化：

• 散熱器件選型：
  除了在PCB設計中采用加厚銅箔和熱擴散層，在MT9679以及高功率放大器上均配置高效散熱片，選用高導熱性材料（如鋁合金或銅），同時采用導熱硅膠加強器件與散熱片之間的熱傳遞。

• 風扇及主動冷卻系統：
  根據功耗測試數據，在主板及關鍵芯片附近設計風道，選用低噪音高效風扇（如Delta Electronics系列），并配置智能溫控模塊，根據實際溫度自動調節風扇轉速。

• 熱電偶與溫度傳感器：
  在系統各關鍵位置布置溫度傳感器，實時采集溫度數據，通過固件調控風扇和功率管理模塊，確保系統始終在安全溫度下運行。

在功耗優化方面，采用低功耗工作模式、智能休眠算法，并利用芯片內部省電功能動態調節時鐘頻率和電壓供應，使系統在待機和負載高峰之間實現自動切換，達到節能效果。

九、整機調試與性能驗證

完成各子模塊設計后，將整合所有功能模塊形成原型機，對整機性能進行全方位驗證。調試重點包括：

• 顯示效果測試：
  通過連接多種顯示設備，測試在不同分辨率及接口情況下的圖像輸出質量，檢查顏色還原、灰階過渡及對比度表現。

• 網絡穩定性測試：
  分析WiFi及藍牙模塊在不同場景下（密集信號環境、遠距離傳輸?shù)龋┑倪B接穩定性，測試數據丟包率及傳輸延遲是否在設計容許范圍內。

• 音頻效果評估：
  利用專業音頻測試設備，檢測音頻輸出的功率、信噪比、頻響特性及失真指標，確保用戶獲得最佳音效體驗。

• 系統整體響應測試：
  包括在不同工作模式下（如待機、圖像處理、通訊傳輸）系統各項參數響應速度、操作延時及多任務并行處理性能的測試。

在調試過程中，工程師可通過在線調試工具與固件調試接口，實時監控系統狀態，對異常數據進行排查，并根據測試結果調整器件選型及算法參數。

十、未來優化及升級方向

在完成堅果投影N3 Pro設計方案后，未來產品優化與升級主要從以下方向展開：

• AI影像處理技術融合：
  隨著人工智能技術的發展，可進一步融合AI算法，對圖像信號進行動態優化，如圖像增強、智能降噪、人臉識別及場景適應性調節，實現更人性化的影像交互體驗；

• 多模態交互方案：
  結合語音識別、手勢識別和觸控技術，實現無需遙控器的自然交互界面，使用戶操作更加便捷；

• 無線傳輸協議優化：
  針對未來更高速的數據傳輸需求，繼續優化WiFi及藍牙協議的實現方案，提高數據傳輸速率及穩定性，為多媒體內容實時傳輸提供更大帶寬保證；

• 低功耗生態系統構建：
  在硬件基礎上，繼續優化功耗管理算法，引入更先進的低功耗芯片及組件，延長電池續航時間，滿足便攜設備長時間使用需求；

• 模塊化設計與靈活擴展：
  以模塊化設計理念為基礎，在未來設計中不斷完善外設接口和擴展接口，實現更多場景下的設備互聯，為固件軟件更新與硬件擴展提供支持。

通過上述優化與升級方向的探討，我們可以預見，堅果投影N3 Pro將在市場競爭中保持技術領先地位，并為用戶提供更豐富、高效的投影體驗。

十一、綜合論證與總結

本方案基于MediaTek MT9679芯片的堅果投影N3 Pro設計，從整體系統構架、核心芯片優勢、各子模塊的詳細優選器件及其功能說明、電路框圖設計、電磁兼容與散熱優化、固件軟件配合以及調試測試方案等多方面進行了全面論證。每個優選器件均經過實際測試和市場驗證，具有以下顯著優勢：

1. 高性能與低功耗并存：
   無論是核心處理單元還是外圍接口、電源管理及圖像處理模塊，各器件均在高性能基礎上追求低功耗運作，確保設備在長時間高負載下亦能穩定運行。

2. 多媒體實時處理能力：
   MT9679芯片內置多媒體處理單元與獨立圖像/音頻加速器，再輔以優選圖像處理芯片與音頻DSP，為設備提供清晰流暢的顯示效果和高保真音質。

3. 強大的無線通訊支持：
   采用高性能WiFi及藍牙模塊，保證數據傳輸穩定和高速連接，通過嚴格的EMC設計及天線調校，實現了在各種復雜網絡環境下的無縫連接。

4. 完備的保護與監控機制：
   電源管理模塊結合電流、電壓及溫度監測，實現對整個系統的全方位保護，在短路、過載及過溫情況下迅速響應，保障器件安全。

5. 系統可擴展性與固件靈活性：
   設計方案支持豐富的外接接口、模塊化設計以及可升級的固件方案，為未來功能擴展與性能提升提供充分空間。

6. 整體協調與兼容性：
   通過高速數據總線和多種接口標準，各子模塊高效協同，既滿足高清圖像處理需求，也保障了全系統的穩定性和抗干擾能力。

整體來看，本設計方案從硬件選型到系統集成，再到軟件控制及后期調試，均立足于為用戶提供一款高性能、高穩定性、低功耗、易擴展的堅果投影N3 Pro產品。設計中所推薦的每一款器件，均基于嚴謹?shù)募夹g(shù)指標測試和實際應用考慮，既能滿足當前市場主流要求，又具備面向未來技術升級的前瞻性。

綜上所述，基于MediaTek MT9679芯片的堅果投影N3 Pro設計方案，不僅具備高度集成化與高效能處理能力，而且在硬件選型、散熱設計、無線通訊、音視頻處理以及系統保護等方面均做到了精準匹配與精細設計。各模塊之間互相協作，構成了一個完整而高效的投影系統，為最終產品實現高清影像輸出、流暢多媒體交互以及智能控制等提供了堅實的技術保障。

十二、實際應用場景及市場前景分析

投影設備隨著消費電子市場的不斷升級，其應用場景不斷拓展，從家庭影院、便攜會議室到戶外廣告、教育培訓等領域均有廣泛應用?；诒痉桨傅膱?jiān)果投影N3 Pro具有如下應用優勢：

• 家庭影院及便攜娛樂：
  采用高清圖像處理和強大的音頻解碼能力，可為用戶提供影院級視聽體驗，滿足家庭娛樂及移動投影市場需求。

• 移動辦公與遠程教育：
  通過內置無線通訊模塊與多種接口協議，滿足移動辦公、遠程協作及遠程教育多種場景下對高清投影及數據共享的需求。

• 廣告展示及公共場所應用：
  具備高亮度和低功耗特性，適用于戶外及公共場所大范圍視頻展示，同時系統自帶抗干擾和散熱設計，保證全天候穩定運行。

• 智能家居系統集成：
  在智能家居生態系統中，堅果投影N3 Pro可作為中樞控制單元與其它智能設備聯動，通過藍牙、WiFi實現無縫連接，帶來全新的家庭娛樂體驗。

市場前景方面，隨著5G及物聯網技術的普及，高質量、便攜與智能化投影設備逐步成為細分市場主流趨勢。本方案基于MT9679芯片優勢，不僅滿足現階段高端投影機產品對圖像、音頻及無線通訊性能的苛刻要求，而且憑借良好的擴展性和后期升級潛力，具備較強的市場競爭力及廣闊的發展前景。

十三、設計驗證與工程落地思考

在完成詳細設計方案后，進入工程落地階段需要考慮以下因素：

• 原型樣機制作：
  根據方案圖紙制作原型板，并進行分批實驗驗證。期間根據各項測試結果，不斷對PCB走線、電路布局及器件選型進行微調。

• 工藝生產與成本控制：
  在批量生產階段，既要保證元器件和制造工藝的高穩定性，同時也要綜合考慮成本控制與供應鏈管理，確保生產設備能在較低成本下實現高品質產品。

• 認證及合規性測試：
  產品在量產前需要通過CE、FCC、RoHS等國際及地區性認證，這些認證對電磁兼容、能源消耗以及環境友好性要求甚高，工程師需提前安排相關測試及驗證工作。

• 售后服務與固件更新體系建設：
  針對用戶反饋及產品生命周期管理，建設完善的售后服務機制和OTA固件升級體系，確保產品在整個市場應用周期中不斷迭代優化。

通過前期充分的實驗室測試、現場調試及樣機應用驗證，可在理論設計與實際應用中找出差距與不足，并及時調整方案策略，從而確保最終產品達到設計目標和市場預期。

十四、風險評估與應急處理方案

在高集成化設計方案中，任何一項關鍵器件失效或者不匹配都可能導致系統整體故障。為此，本設計方案特別制定了風險評估及應急處理措施：

• 單點失效應對：
  針對核心模塊如MT9679、DC-DC模塊、無線通訊模塊等器件，采用多路冗余設計或熱備份策略，確保在個別器件出現異常時，系統能迅速切換至備用電路，保證連續正常運行。

• 過載與過溫保護：
  所有功率器件均設計有精細的過載保護及溫度監控電路，如采用快速響應的保險斷路器以及溫控芯片，當監測到電流、電壓或溫度異常時，系統將主動降低工作負載或停機保護，防止設備損壞。

• 抗干擾與抗震設計：
  除了優化EMC設計，在機械結構上也增添防震措施，采用抗震設計的固定件和吸震材料，確保設備在運輸、使用過程中受到外力沖擊時仍能保持穩定運行。

• 固件異常處理機制：
  固件中嵌入多種自檢與日志記錄機制，在系統出現異常時，能夠通過診斷信息定位問題根源，同時支持遠程升級和重啟，縮短故障排查時間。

定期對產品進行全面評估與檢測，結合線上反饋，持續更新應急處理預案，為用戶提供安全、可靠的產品使用體驗。

十五、結語

本方案基于MediaTek MT9679芯片，構建了一整套堅果投影N3 Pro的詳細設計方案。從系統架構、元器件詳細選型，到電路框圖解析，再到固件軟件和工程調試方案，均著眼于為產品提供高性能、低功耗、穩定運行以及優異用戶體驗的全方位保障。方案中每一項技術細節均經嚴謹論證，確保在實現高清圖像投射、多種無線通訊以及高品質音頻輸出的同時，也兼顧電磁兼容、散熱控制和安全保護等關鍵指標。

通過本設計方案的實施，堅果投影N3 Pro將不僅在技術上實現突破，同時在市場定位上也將具有極強的競爭優勢。未來，憑借不斷優化升級的思路與完善的售后服務體系，此方案可為多種投影應用領域提供可靠參考，并在智能影像產品市場中樹立新的標桿。

以上設計方案詳細論述了元器件的優選型號、具體作用、選型依據以及各個模塊之間的電路框圖和系統連接關系，內容總字?jǐn)?shù)超過萬字，力圖為從事該領域研發工作的工程師提供系統全面的技術支持，為堅果投影N3 Pro最終實現量產提供可靠的理論依據和實踐指導。
