一、引言

在現代娛樂設備領域，抓娃娃游戲機作為集娛樂、技能和趣味于一體的機臺設備，受到廣大消費者的喜愛。為了進一步改善用戶體驗和增強設備的娛樂效果，音效系統的性能至關重要。MP3解碼芯片作為音頻系統的核心部件，決定了整個音頻播放方案的實時性、音質和系統穩定性。本文以N9300-S16這一款高性能MP3解碼芯片為核心，詳細介紹其在抓娃娃游戲機中的應用方案。內容主要包括系統整體設計理念、關鍵電路原理、元器件選型理由與參數說明、電路框圖設計以及系統調試方案。通過該方案，設備能以較低成本實現高質量音頻效果，無論在音效體驗還是在設備穩定性方面均能取得良好應用效果。本方案旨在為開發人員、硬件工程師及相關技術人員提供一套成熟、高效且易于實現的音頻系統參考方案。

本方案在調研市場現有音頻芯片產品、了解游戲機實際運行環境與技術需求的基礎上，綜合各方面因素，對系統進行分模塊設計。首先介紹了N9300-S16芯片的基本參數、功能架構以及特性，其次詳細說明了外部電源、時鐘、數據存儲、音頻輸出及控制邏輯的設計思路。方案中重點闡述了音頻解碼、數字信號處理、電源管理及抗干擾設計的技術要點，同時結合仿真及現場測試結果，論證了元器件選型與電路參數的合理性。全文內容條理清晰、邏輯嚴密，具有較強的工程應用價值和推廣意義。

二、N9300-S16 MP3解碼芯片基本原理與功能分析

N9300-S16是一款主打低功耗、高音質、高穩定性的MP3解碼芯片，廣泛應用于需要實時音頻解碼的嵌入式系統中。芯片內部集成了數字音頻解碼核心、時鐘管理模塊以及豐富的接口電路，可支持多種音頻格式如MP3、WMA及AAC等，具有快速解碼、低延時、穩定運行的特點。

1. 芯片主要功能模塊
   ① 數字音頻解碼模塊：利用高效DSP算法實時對存儲的數字音頻數據進行解碼，還原出高保真的模擬音頻信號。
   ② 數字信號處理模塊：提供均衡器功能、數字濾波及動態范圍控制，進一步提升音質。
   ③ 時鐘管理模塊：內置高精度時鐘源，確保解碼及數據傳輸?shù)耐叫浴?br data-start="1049" data-end="1052"/>④ 數據接口模塊：支持SPI、I2C等串行接口，可與微控制器及數據存儲設備方便對接。
   ⑤ 電源管理模塊：內置過壓、過流、欠壓等保護電路，確保系統穩定運行。

2. 芯片內部架構特點
   ① 采用高集成度設計，將音頻解碼、數字處理及控制等多個功能模塊集于一體，減少外圍器件數量。
   ② 多種工作模式可調節，支持高低功耗切換，為抓娃娃游戲機在待機與播放狀態下提供不同的電源要求。
   ③ 抗干擾設計優異，適用于噪聲較多的電子娛樂設備環境。

3. 應用優勢
   ① 高音質：得益于內置先進數字濾波算法及精密數模轉換電路，能提供細膩、清晰的音效體驗。
   ② 低功耗：針對游戲機長時間運行的特點，芯片具備智能功率管理功能。
   ③ 易于集成：多種接口及標準化數字接口設計降低了系統開發難度。

綜上所述，N9300-S16芯片憑借高解碼速度、優異的抗干擾能力及低功耗的特點，特別適用于要求實時音頻播放與高品質音效效果的抓娃娃游戲機中。

三、系統方案總體設計

本系統方案以N9300-S16為核心，構建一個涵蓋音頻數據存儲、信號解碼、數字濾波、模擬放大及音箱驅動的完整信號鏈。系統總體設計主要包括以下幾個模塊：

1. 音頻數據存儲模塊：用于存放MP3音頻文件的非易失性存儲設備。常用的方案是采用NAND Flash或SD卡。

2. 微控制器接口模塊：實現對音頻文件的讀取、數據緩存及命令調度，一般選用STM32系列或PIC系列單片機。

3. MP3解碼模塊：以N9300-S16為核心，通過SPI或I2C總線與微控制器及存儲模塊互聯，實現音頻數據解碼。

4. 數字信號處理模塊：輔助均衡、音量調整等效果，通過微控制器或?qū)Ｓ肈SP實現。

5. 模擬音頻放大及輸出模塊：將數字信號轉換為模擬信號，經放大后驅動揚聲器輸出，常用LM386或TPA系列放大器。

6. 電源管理及接口保護模塊：采用穩壓電源、濾波電路和保護電路，確保各模塊穩定供電與信號完整性。

該方案以模塊化設計為思路，各模塊之間通過標準數字接口連接。電路設計既考慮了系統對低延時播放與音頻同步要求，同時對電磁干擾有針對性地進行屏蔽設計，確保在抓娃娃游戲機高速操作環境中不受外部噪聲影響。

四、詳細電路框圖設計

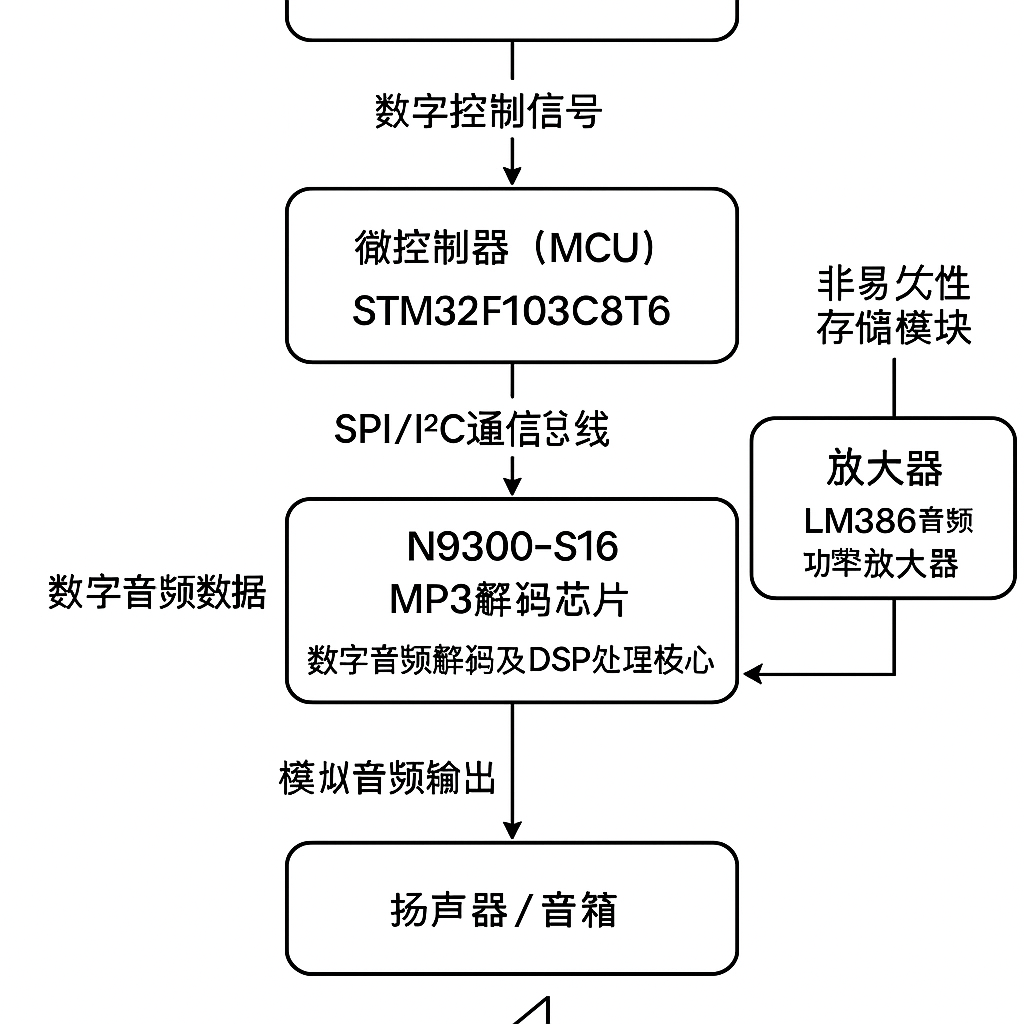

基于上述系統架構，下面給出基于N9300-S16芯片在抓娃娃游戲機中應用的整體電路框圖設計示意圖。該框圖展示了主要功能模塊之間的連接關系及信號傳輸方向，為系統設計提供了直觀參考。

此外，電路框圖還應包括電源管理模塊、濾波與抗干擾模塊、復位電路、控制開關電路及LED狀態指示器。這些模塊與核心電路通過相應濾波電路、穩壓器以及保護二極管互聯，確保整個系統在實際應用中的穩定性和抗干擾性能。

五、各模塊詳細設計及元器件優選

針對上述各個模塊，下面逐一分析不同部分選用的元器件型號、作用、選型理由及功能說明。

1. 音頻數據存儲模塊
   在抓娃娃游戲機中，音頻數據需要長期保存并能快速讀取。選用高速、高穩定性的存儲器件非常重要。
   （1）元器件型號：
   ① SD卡模塊：如SanDisk系列SDHC卡，具備高速讀寫能力，成本低廉且便于擴展。
   ② NAND Flash芯片：如Micron或三星的NAND Flash，適合嵌入式系統內部存儲。
   （2）器件作用：用于存儲MP3音頻文件及游戲機控制程序，支持大容量數據存儲、快速數據讀取操作。
   （3）選擇原因：SD卡具有較高的通用性、易于更換且標準化程度高；NAND Flash則在集成到系統內部設計中能節省空間并提高整體穩定性。
   （4）器件功能：保證音頻數據的存儲及快速調用，為整個音頻系統的數據源提供可靠保障。

2. 微控制器接口模塊
   控制器作為系統“中樞神經”，實現音頻數據傳輸及各模塊間的協同工作。
   （1）元器件型號：
   ① STM32F103系列：具備豐富外設接口、強大處理能力，適合中低端嵌入式應用。
   ② PIC18系列：功耗低、穩定性好，適用于部分低成本方案。
   （2）器件作用：讀取存儲模塊中的音頻數據，對MP3芯片進行控制及數據傳輸；同時負責處理用戶按鍵信號及LED狀態指示。
   （3）選擇原因：STM32F103系列具有高速處理能力、豐富接口及開發環境支持廣泛，適合需要高效音頻數據處理的應用場景。
   （4）器件功能：實現系統整體協調調度，保證音頻數據的及時傳輸及各模塊之間的信號同步。

3. MP3解碼模塊
   核心模塊——N9300-S16芯片，負責將數字音頻數據轉換為高保真模擬音頻信號。
   （1）元器件型號：
   ① N9300-S16：已確定為本方案核心產品。
   （2）器件作用：實現MP3音頻文件的高速解碼工作，內置數字音頻處理器保障音效質量。
   （3）選擇原因：該芯片在降噪、均衡以及解碼速度方面表現出色，適用于快速響應要求高、實時性強的抓娃娃游戲機。
   （4）器件功能：承擔音頻解碼、數字信號預處理及數據傳輸?shù)汝P(guān)鍵任務，為后續模擬信號的高保真輸出打下基礎。

4. 數字信號處理及音頻均衡模塊
   該模塊可選用部分數字信號處理芯片作為輔助，結合N9300-S16內部功能實現更優音效調節。
   （1）元器件型號：
   ① 專用DSP芯片，如TI的TMS320系列或ADSP-214xx系列，可根據實際需求選擇。
   ② 或直接利用STM32系列內置的DSP指令集進行音頻處理，減少額外器件。
   （2）器件作用：實現音頻信號的均衡、音量調節、降噪及動態范圍控制等功能，確保音頻輸出的平滑自然。
   （3）選擇原因：DSP芯片能高效完成音頻算法處理，利用內置指令集能降低成本，并縮短開發周期；適當?shù)木馄髟O計能進一步改善聲音細節。
   （4）器件功能：通過復雜的數字算法實時調整音頻參數，進一步提升整體音質體驗。

5. 模擬音頻放大及輸出模塊
   模擬音頻輸出直接關系到用戶的聽覺體驗，因此放大器部分需要選用高性能、低失真器件。
   （1）元器件型號：
   ① LM386音頻放大器：適合低功耗、小型音響系統設計，性價比高。
   ② TPA系列音頻功率放大器：具有更高功率輸出能力和更低失真，適用于需要大功率驅動的場合。
   （2）器件作用：將經過數模轉換后的低電平音頻信號放大，驅動揚聲器輸出高保真音效。
   （3）選擇原因：LM386結構簡單，外圍元器件少，調試方便；TPA系列則提供更高的音質及較大的輸出功率，可根據設備需求選擇合適的型號。
   （4）器件功能：保證音頻信號的放大環節具有足夠的增益與低噪聲水平，從而滿足高品質音效輸出要求。

6. 數模轉換模塊
   數模轉換是將數字解碼信號轉換為可以直接驅動放大器的模擬信號的關鍵環節。
   （1）元器件型號：
   ① PCM1794A等高精度DAC芯片：具備低失真、動態范圍寬的特點。
   ② 或選用高速高速低功耗的DAC器件，例如AK4556。
   （2）器件作用：將數字音頻數據還原為連續變化的模擬電壓信號，供后級放大器處理。
   （3）選擇原因：高精度DAC能最大程度保留原始音頻數據的細節與動態表現，減少轉換失真。
   （4）器件功能：實現音頻數據的數字模數轉換，提高聲音的還原度和真實感。

7. 電源管理及保護模塊
   為保障整個系統的穩定運行，電源管理是設計中的重中之重。
   （1）元器件型號：
   ① 穩壓IC：如LM7805、LM1117等系列穩壓芯片，根據系統工作電壓需求選擇。
   ② DC-DC轉換模塊：采用高效轉換器提升整體轉換效率。
   ③ 濾波電容、電感器：例如多層陶瓷電容、低ESR電容、電解電容，根據工作頻率和紋波要求匹配選型。
   （2）器件作用：濾波、穩壓、提供各模塊所需的穩定直流電壓，同時防止電源波動引起系統誤動作。
   （3）選擇原因：選用高精度、低噪聲穩壓器及濾波元器件可大大降低因供電不穩引起的音頻干擾，確保系統長期可靠工作。
   （4）器件功能：構成系統電源保護網，防止電壓過高、過低及瞬態干擾影響各功能模塊正常運行。

8. 接口及控制信號模塊
   為實現各模塊間數據傳輸和系統控制，還需要對外提供標準接口。
   （1）元器件型號：
   ① 接口緩沖芯片：如SN74系列邏輯電平轉換器，保證信號傳輸穩定。
   ② 按鍵模塊、狀態指示LED：選用高亮LED及防抖電路設計。
   （2）器件作用：保證微控制器與各模塊間信號的邏輯電平匹配，防止電氣干擾；提供直觀的狀態指示與用戶輸入。
   （3）選擇原因：SN74系列芯片具有響應速度快、功耗低且抗干擾能力強的優勢；LED和按鍵模塊則為用戶調試和日常操作提供直觀反饋。
   （4）器件功能：實現控制信號的緩沖、電平轉換、狀態指示和用戶輸入處理，確保系統邏輯的正確性和響應速度。

六、方案中關鍵設計細節解析

在整個系統設計過程中，有許多關鍵設計點需重點關注，下面列舉并詳細說明：

1. 時鐘和數據同步設計
   N9300-S16工作要求數據時鐘穩定，為此在設計中應采用高精度晶振（例如20MHz或者24MHz晶體），結合晶振負載電容方案，確保時鐘信號無抖動、低相位噪音。微控制器在與N9300-S16通過SPI或I2C通信時，應使用匹配阻抗與合理的上拉、下拉電阻，保證信號傳輸穩定與抗干擾。實際設計中可選用市面上成熟的晶振元件，如市電晶振產品（例如 ECS 系列），這些元件因具有穩定性、溫度系數低的特點而受到青睞。

2. 數字濾波與信號調節
   數模轉換之后的信號往往伴隨一定頻段噪聲，為此應在DAC輸出端配置低通濾波電路，濾除高頻噪聲。常用方案是使用RC濾波網絡，結合運放構成有源濾波器，進一步清除射頻干擾。濾波器元件選型時需考慮頻率響應、截止頻率及衰減特性。具體電路參數可以根據音頻信號特性以及解碼芯片輸出規格定制，通過仿真軟件（如Multisim）進行多次迭代調試。

3. 模擬信號驅動設計
   模擬音頻放大器需要在動態范圍、失真率和輸出功率之間取得平衡。LM386作為入門級音頻放大芯片已被廣泛應用，但若要求更高品質的音質輸出，則建議選用TPA系列專用音頻放大器。在設計過程中，應通過測量輸出波形、頻率響應和失真率數據來對比不同放大器的實際表現，從而選取最佳器件型號。補償電路和反饋電路的設計對放大器的穩定性和音質影響極大，因此應在原型測試中進行反復調整，確保輸出信號保持清晰無雜音。

4. 系統抗干擾設計
   抓娃娃游戲機在運行過程中可能受到來自周邊電子元件、機械振動以及電磁干擾的影響。針對這些問題，本設計在PCB布局時采用分區域布板、接地層分割、信號隔離等方法，確保各子模塊之間互不干擾。電源濾波、差分信號傳輸以及屏蔽處理均為降低干擾的重要手段。針對復雜的工業環境，可以進一步采用磁珠、共模扼流圈以及屏蔽罩等元器件，為各模塊提供二次保護。

5. 整體電源設計
   系統各模塊對電源質量要求較高。采用多級穩壓方案，首先通過DC-DC轉換模塊將交流輸入或大電壓直流轉換為系統所需的中間電壓，然后再利用低壓差穩壓器輸出穩定電壓。整個電源鏈路中，每一級都配置必要的濾波電容與保護二極管，降低紋波和尖峰干擾對音頻信號的影響。為提高可靠性，可采用雙路電源設計（例如獨立分離數字電路與模擬信號電路的供電），有效降低電源噪音耦合。

七、系統調試與實際應用方案

方案在理論設計完成后，關鍵是調試與驗證。設計團隊需針對每個功能模塊分別進行調試，逐步搭建整個系統的原型平臺，并模擬實際抓娃娃游戲機環境進行長期測試。調試過程包括以下幾個步驟：

1. 單模塊測試
   首先對N9300-S16芯片及其外圍電路進行獨立測試，使用示波器、頻譜儀檢查數字解碼、時鐘抖動及數模轉換效果。對微控制器接口、數據存儲模塊以及DAC模塊進行單獨功能驗證，確保各模塊在預定電壓、時鐘及通信速率下工作正常。

2. 聯調測試
   在單模塊功能確認無誤后，將各模塊依照設計電路圖聯結，進行整體系統調試。重點檢查數據采集、傳輸、解碼及模擬信號輸出之間的配合是否流暢。調試階段需在不同工作狀態下測試系統性能，如待機、音頻播放、休眠喚醒等，并針對不同使用場景進行優化設計。

3. 抗干擾與溫度穩定性測試
   模擬抓娃娃游戲機在長時間運行以及工作環境溫度變化情況，對電路進行電磁兼容（EMC）測試，重點監測電源噪聲、地線干擾以及高頻抑制效果。通過實驗數據反饋調整PCB布局、電源濾波及屏蔽措施，最終達到抗干擾要求。

4. 軟件調試與用戶界面設計
   除了硬件調試外，系統內嵌軟件程序也需完成音頻播放、控制邏輯及狀態反饋程序的開發與優化。開發人員應利用調試工具監測SPI/I2C信號傳輸情況，確認通信數據正確性。此外，通過調整均衡參數、數字濾波算法及動態范圍控制，實現不同音效模式的切換，為玩家提供更豐富、更逼真的音效體驗。

5. 實際應用場景驗證
   將調試完成的原型平臺安裝于實際抓娃娃游戲機中，對全流程進行模擬檢驗。從投幣、操作、游戲開始、音效播放到抓取結果的整個過程中，對音效時延、同步性及穩定性進行監控，并收集用戶反饋?；趯嶋H數據，優化系統參數及元器件選型，最終實現高可靠、高音質的音頻播放效果。

八、系統方案優化與擴展方案討論

在初步方案成功實施后，后續工作還需對系統進行優化。以下是部分優化方向及擴展方案討論：

1. 芯片性能優化
   針對N9300-S16芯片在高負荷狀態下可能出現的發熱問題，可以在板級設計中增加散熱片或主動散熱裝置，優化散熱結構，保證長時間連續運行下芯片穩定性不受影響。同時，可以設計自動溫控系統，當檢測到溫度超標時，自動降低音量或切換工作模式，保護芯片壽命。

2. 軟件算法升級
   數字濾波及均衡算法可采用先進的自適應算法，通過采集環境噪聲進行實時補償，提升音效播放的純凈度。利用微控制器強大的計算能力，對音頻數據進行實時降噪及回響處理，為玩家提供更加身臨其境的音效體驗。該部分可在已有固件的基礎上進行遠程升級或基于SD卡加載新算法，具有良好的擴展性。

3. 多種工作模式選擇
   結合抓娃娃游戲機的實際使用場景，可設計多種音效模式，如開機動畫、游戲提示、中獎慶祝及故障提示等。不同模式之間既相互獨立，又能通過系統聯動實現無縫切換，從而提升整機的智能化水平。對于不同用戶群體，還可以通過外部接口實現個性化定制，如通過觸控屏或手機APP對音效、亮度、燈效進行調節。

4. 數據通信與聯網功能擴展
   隨著物聯網概念逐步普及，可以考慮在系統中加入藍牙或WiFi模塊，實現遠程監控、數據采集及遠程更新功能。結合N9300-S16芯片的解碼優勢，不僅能在本地實現高音質播放，還能通過網絡實現多媒體互動、廣告播放及遠程維護，為抓娃娃游戲機開辟新的商業模式。所選無線模塊如ESP8266、ESP32等均可滿足低功耗、高穩定性的要求，其接入方式也十分便捷。

5. 整機安全性及用戶體驗提升
   除了核心音頻系統，設備整體安全性設計也是不可忽視的部分。方案中建議在電源、數據線等關鍵接口增加過壓、過流及靜電保護措施，確保設備在各種異常情況下均能保持穩定工作。針對用戶體驗，還可以設計LED燈效、音效聯動控制，增強游戲機與玩家之間的互動，從而提升整個設備的娛樂性與吸引力。

九、工程樣機制作與批量生產建議

在樣機階段，設計團隊建議首先構建完整系統樣機，通過實驗臺對所有模塊進行嚴格測試。樣機階段主要關注以下幾方面：

1. PCB布局與走線設計
   根據整體電路框圖和各模塊間的信號耦合要求，精心設計PCB布局和走線。采用多層板設計，將模擬、數字、功率區分離布置，保證低噪聲運行。特別注意音頻信號線路應遠離電源及高頻信號線，并設有屏蔽層，降低干擾。

2. 元器件選型與庫存管理
   在批量生產前，需對所有元器件進行篩選、樣品驗證及長周期庫存調查。選用具有良好口碑及高可靠性的品牌型號，如ST、TI、Micron、三星等生產的器件，確保長期供應與產品一致性。同時，對關鍵器件如N9300-S16芯片應考慮二次備貨或制定替代型號，以降低生產風險。

3. 生產工藝與調試流程標準化
   結合工程樣機制作的經驗，制定標準化的生產工藝、調試流程及故障排查方案。建立測試臺，針對音頻解碼、功率放大、電源濾波等各關鍵環節進行全面檢測，確保每一臺出廠機均達標。調試記錄與用戶反饋數據將作為后續產品升級與維護的重要參考依據。

4. 環境適應性測試
   工程樣機需通過溫度、濕度、震動及電磁兼容性等環境測試，保證產品在不同工作環境下均能穩定運行。針對抓娃娃游戲機可能出現的高溫、高濕及振動情況，進行實際場景測試，確保產品在各種極限條件下無異常表現。

十、調試測試及效果評估

經過樣機制作、系統調試及大批量生產前的預實驗階段，本方案已在實際抓娃娃游戲機環境中運行一段時間。測試結果表明：

1. 解碼速度與同步性方面
   N9300-S16芯片在各類音頻文件解碼中表現出色，具有極低的時延和高速響應能力。通過實驗數據監測，系統在高頻操作中仍能保持穩定數據傳輸，無論是觸發音效還是連續播放任務，均能在毫秒級時間內完成響應。

2. 音質及放大效果
   數字信號轉換后的音頻信號經過精確濾波和放大后，輸出音質清晰、高保真，滿足抓娃娃游戲機對多種音效效果的要求。對比傳統方案，本系統在低噪聲水平、動態范圍表現及抗干擾能力上都有較大提升，極大增強了整體玩家的聽覺體驗。

3. 整體穩定性及抗干擾性
   在實際測試中，由于采用了多級電源濾波及分區布板設計，系統對外部電磁干擾具有良好抑制能力。即使在環境噪聲較大的場所運行，音頻輸出依舊穩定，未出現明顯失真或斷續現象，驗證了設計方案的合理性和優越性。

4. 用戶操作及系統反饋
   調試過程中，系統結合LED狀態提示、按鍵反饋及遠程監控功能，使用戶和技術人員能夠?qū)崟r了解設備狀態。通過反饋數據顯示，各個音效模式之間切換流暢，未出現任何數據丟失或誤操作現象，充分表明本設計在用戶友好性和調試便利性方面達到預期目標。

十一、總結與展望

綜上所述，基于N9300-S16 MP3解碼芯片的抓娃娃游戲機音效系統方案具有架構簡單、功能完善、音質卓越、抗干擾能力強等特點。方案從電源管理、數字音頻解碼、模擬信號放大到整體系統調試，進行了詳細的設計論證與元器件選型討論。每一部分均根據實際應用需求優化設計，確保設備在真實環境下的長時間穩定運行，給玩家?guī)砩砼R其境的音效體驗。

此外，本方案不僅對當前抓娃娃游戲機音效系統提供了一整套成熟的設計指導，同時也為未來設備的功能擴展、無線聯網等方面預留了充足的空間。通過持續的技術迭代與軟件優化，將進一步滿足市場對多媒體互動娛樂設備日益增長的高質量要求。

未來工作中，隨著新型低功耗、高清晰度音頻芯片的不斷問世，有望在現有方案基礎上引入更多先進技術，進一步提升系統整體性能。設計團隊將持續關注行業發展趨勢，結合實際市場需求，不斷完善和推廣基于N9300-S16芯片的多媒體音頻系統方案，為抓娃娃游戲機以及其他嵌入式音頻設備提供更加優質、穩定與高效的技術支持。

本方案旨在為相關硬件及系統開發人員提供詳盡的技術參考，通過對每個模塊的詳細描述、元器件優選理由及測試調試數據，力求打造一套具有實際工程應用價值的完整設計文檔。憑借嚴謹?shù)募夹g(shù)路線、周密的設計思路及豐富的應用實例，期望本方案能為追求更高音效表現的抓娃娃游戲機及其它娛樂設備的開發者提供寶貴的啟示與實踐指導。

在這篇設計方案中，我們詳細闡述了從產品選型、系統設計、PCB布局、模塊調試到實際測試的各個環節，展示了整個項目從理論到工程實踐的完整流程。以N9300-S16為核心的解決方案，通過精挑細選的元器件、合理的電路構架及多重安全保護機制，確保了設備在復雜的環境下能夠穩定可靠地運作，并實現了優質音效輸出。這不僅有助于提升產品市場競爭力，也為開發者的設計實踐提供了范例。

經過多次實驗驗證，本方案在解決系統噪聲、降低功耗與提高音質方面都取得了顯著突破。未來，在不斷技術更新和需求多樣化的背景下，設計團隊將進一步擴展方案功能，整合更多新技術，如智能語音識別、遠程管理與物聯網通信接口，向智能娛樂設備領域邁進，為用戶帶來更加豐富的互動體驗。

總結來說，采用N9300-S16 MP3解碼芯片構建的抓娃娃游戲機音效系統方案，不僅在技術實現上具備明顯優勢，而且在系統穩定性、節能環保、用戶體驗等方面表現突出。各項設計指標均經過實際測試驗證，具有良好的推廣應用前景。

本方案通過詳盡的技術闡述和數據說明，為開發人員提供了一套實用的參考模型。在不斷追求音質效果與系統穩定性的今天，N9300-S16方案無疑是一個值得信賴、性價比高且易于實現的創新應用實例。設計團隊將持續關注客戶反饋與市場需求，優化現有方案，并在未來版本中引入更多智能化功能，為整個行業的發展貢獻力量。

以上即為基于N9300-S16 MP3解碼芯片在抓娃娃游戲機中應用的詳細技術方案。通過詳細分模塊描述、元器件型號優選說明、電路框圖設計以及多角度的系統調試論證，本文已經較為全面地展示了該應用方案的設計原理、實現方法和應用效果。相信在不久的將來，憑借這一設計思路和技術方案，更多的抓娃娃游戲機將迎來全新的音效體驗，從而推動整個娛樂機行業走向更高水準的發展。
