LT3042 20V、200mA、超低噪聲、超高PSRR RF線性穩壓器詳細介紹

一、引言

在現代電子設備中，電源的穩定性與噪聲性能對系統的整體表現至關重要。特別是在射頻（RF）應用、高精度儀器儀表、醫療診斷設備等領域，對電源的低噪聲和高電源抑制比（PSRR）有著極高的要求。LT3042作為一款專為噪聲敏感應用設計的20V、200mA、超低噪聲、超高PSRR RF線性穩壓器，憑借其卓越的性能，在市場上贏得了廣泛的關注和應用。本文將詳細介紹LT3042的各項特性、工作原理、應用場景、設計要點以及實際使用中的注意事項。

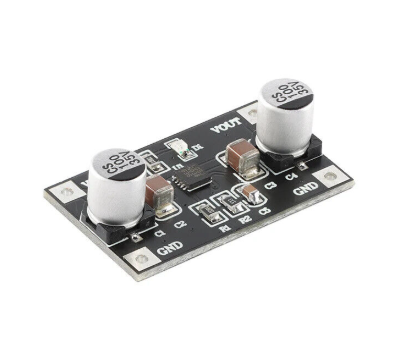

二、LT3042概述

LT3042是由凌力爾特公司（現隸屬于亞德諾投資有限公司，簡稱ADI）推出的一款高性能低壓差線性穩壓器（LDO）。它采用了LTC的超低噪聲和超高PSRR架構，專為對噪聲敏感的RF應用供電而設計。LT3042以其出色的噪聲性能和電源抑制能力，為眾多高精度、高靈敏度電子設備提供了穩定可靠的電源解決方案。

三、主要特性

1. 超低噪聲性能

• RMS噪聲：LT3042在10Hz至100kHz的寬帶寬內，積分輸出噪聲僅為0.8μVRMS，這是業界領先的低噪聲水平。

• 點噪聲：在10kHz時，其點噪聲低至2nV/√Hz，這對于需要極低噪聲的應用場景來說至關重要。

2. 超高PSRR性能

• 低頻PSRR：超過90dB（直至10kHz），這意味著在低頻段，LT3042能夠有效抑制來自電源線的噪聲。

• 高頻PSRR：超過75dB（直至3MHz），在高頻段同樣表現出色，使得噪聲或高紋波輸入電源變得“安靜”。

3. 寬輸入電壓范圍

• LT3042支持1.8V至20V的寬輸入電壓范圍，適用于多種電源場景。

4. 高輸出電流

• 在典型的350mV壓差電壓條件下，LT3042能夠提供高達200mA的輸出電流，滿足大多數低功率應用的需求。

5. 寬輸出電壓范圍

• 輸出電壓范圍從0V至15V可調，提供了極大的靈活性。

6. 高精度與穩定性

• LT3042的輸出電壓容限高度準確，在整個電壓、負載和溫度范圍內為±2%。

• 它能夠保持單位增益操作，提供幾乎恒定的輸出噪聲、PSRR、帶寬和負載調節，與編程輸出電壓無關。

7. 可編程特性

• LT3042具有可編程電流限制、快速啟動能力和可編程電源良好標記，方便用戶根據實際需求進行配置。

8. 保護功能

• 內置反向電池保護、反向電流保護、具折返的內部電流限制和具遲滯的熱限制等多重保護功能，確保器件在惡劣環境下的可靠運行。

9. 封裝與尺寸

• LT3042提供熱增強型10引腳MSOP和3mm×3mm DFN兩種封裝選項，占板面積緊湊，適合高密度PCB設計。

四、工作原理

LT3042采用LTC的專有LDO架構，即在一個高精度電流源基準之后布設一個高性能單位增益緩沖器。這種架構使得LT3042能夠產生幾乎恒定的帶寬、噪聲、PSRR和負載調節性能，與輸出電壓無關。

當輸入電壓高于輸出電壓加上一個小的壓差電壓時，LT3042開始工作。它通過調整內部調整管（通常是一個MOSFET）的導通狀態，將輸入電壓穩定到設定的輸出電壓值。同時，其內部的誤差放大器不斷監測輸出電壓與參考電壓之間的差異，并通過負反饋機制調整調整管的導通程度，以保持輸出電壓的穩定。

在噪聲抑制方面，LT3042采用了多種技術來降低輸出噪聲。例如，通過優化內部電路布局和元件選擇來減少熱噪聲和閃爍噪聲；通過設置外部SET引腳電容器來旁路基準電流噪聲和誤差放大器輸入級的基極電流噪聲等。

五、應用場景

由于其卓越的性能特點，LT3042被廣泛應用于多種對噪聲敏感的應用場景中：

1. RF電源

• LT3042能夠為鎖相環（PLL）、壓控振蕩器（VCO）、混頻器、低噪聲放大器（LNA）等RF組件提供穩定可靠的電源。在這些應用中，電源噪聲會直接影響到RF信號的質量和穩定性。

2. 非常低噪聲儀表

• 在需要高精度測量的場合，如精密電子秤、高靈敏度傳感器等，LT3042的低噪聲特性能夠確保測量結果的準確性。

3. 高速/高精度數據轉換器

• 對于模數轉換器（ADC）和數模轉換器（DAC）等高速/高精度數據轉換器來說，電源噪聲會直接影響到轉換精度和動態范圍。LT3042的高PSRR性能能夠有效抑制電源噪聲對轉換器性能的影響。

4. 醫療應用

• 在醫療成像、診斷設備等領域，對電源的穩定性和噪聲性能有著極高的要求。LT3042能夠為這些設備提供可靠的電源支持，確保醫療診斷的準確性和可靠性。

5. 高精度電源

• 對于需要高精度電源的應用場景來說，如精密測試儀器、校準設備等，LT3042能夠提供穩定可靠的電源輸出。

6. 開關電源的后置穩壓器

• 在許多電子設備中，開關電源由于其高效率而被廣泛采用。然而，開關電源的輸出往往含有較高的紋波和噪聲。通過將LT3042作為開關電源的后置穩壓器，可以有效降低輸出噪聲和紋波水平，提高電源質量。

六、設計要點

1. 電容選擇

• LT3042需要一個最小為4.7μF的陶瓷輸出電容器來確保穩定性。在實際應用中，可以根據需要選擇更大容量的電容器以進一步降低輸出噪聲和紋波水平。

• SET引腳電容器（CSET）用于降低輸出噪聲并提供基準軟起動功能。通過增加CSET的容量可以顯著改善低頻噪聲性能。但需要注意的是，電容器容量的增加可能會導致啟動時間的延長。因此，在實際應用中需要根據具體需求進行權衡。

2. 電阻選擇

• LT3042的輸出電壓可以通過單個電阻器進行設置。電阻器的阻值決定了輸出電壓的大小。在實際應用中需要根據具體需求選擇合適的電阻器阻值。

• 需要注意的是，電阻器的精度和溫度系數會對輸出電壓的準確度產生影響。因此，在選擇電阻器時需要綜合考慮其精度、溫度系數和成本等因素。

3. 并聯使用

• LT3042可以方便地通過并聯使用來增加輸出電流和降低噪聲水平。在并聯使用時，每個輸出端都需要一個小的鎮流電阻器以防止輸出相互對抗。通過并聯多個LT3042器件，可以實現更高的輸出電流和更低的噪聲水平。

4. 布局與布線

• 在PCB設計中，需要特別注意LT3042的布局與布線問題。為了減小噪聲和干擾的影響，建議將LT3042盡量靠近負載放置，并盡量縮短輸入輸出引線的長度。同時，在布線時需要避免使用過長的走線或形成環路等可能引入噪聲和干擾的結構。

5. 散熱設計

• 在高功率或高密度PCB設計中，散熱問題可能成為影響LT3042性能穩定性的重要因素之一。因此，在實際應用中需要根據具體需求進行散熱設計。例如可以采用散熱片、風扇等散熱措施來降低LT3042的工作溫度。

七、實際使用中的注意事項

1. 輸入電壓范圍

• 在使用過程中需要確保輸入電壓在LT3042規定的范圍內（1.8V至20V）。如果輸入電壓過高或過低都可能導致LT3042無法正常工作甚至損壞。

2. 負載電流限制

• LT3042具有可編程電流限制功能。在實際應用中需要根據具體需求設置合適的電流限制值以防止過載情況的發生。如果負載電流超過設定的限制值，LT3042將自動進入限流保護狀態并降低輸出電流以確保器件的安全運行。

3. 啟動與關機

• LT3042具有快速啟動能力。在啟動過程中需要特別注意輸出電壓的過沖問題。通過合理設置SET引腳電容器的容量和啟動電阻器的阻值可以有效降低輸出電壓的過沖幅度。同時，在關機時需要注意確保輸入電壓已經降至安全范圍內以避免對LT3042造成損壞。

4. 熱限制與保護

• LT3042內置了具折返的內部電流限制和具遲滯的熱限制保護功能。在過載或過熱情況下會自動降低輸出電流或關閉輸出以保護器件免受損壞。然而，在實際應用中仍然需要特別注意防止過載和過熱情況的發生以確保LT3042的長期穩定運行。

5. 電磁兼容性（EMC）問題

• 在某些高靈敏度應用中，LT3042的EMC性能可能成為影響系統整體表現的重要因素之一。因此，在實際應用中需要特別注意LT3042的EMC設計問題。例如可以采用屏蔽措施、濾波電路等手段來降低電磁干擾。

6. 電源良好標記與監控

• LT3042提供了可編程的電源良好標記功能，這對于系統監控和狀態指示非常重要。在設計時，應合理利用這一功能，通過連接相應的引腳和配置外部電路，來實時監控系統電源的狀態。一旦電源出現異常，如輸出電壓超出設定范圍，電源良好標記可以迅速響應，為系統提供及時的故障指示。

7. 反向保護

• LT3042內置了反向電池保護和反向電流保護功能，這大大增強了器件的可靠性。然而，在設計時仍需注意輸入電源的連接方向，確保電源極性正確，避免因為誤接反電源而導致器件損壞或系統故障。

8. 布局與接地

• 在PCB布局時，除了前面提到的盡量縮短輸入輸出引線長度外，還需要特別注意接地設計。應確保LT3042的接地引腳與系統的地平面有良好的連接，減小接地阻抗，從而降低噪聲和干擾。同時，應避免在接地路徑上形成環路，以減少電磁干擾。

9. 電源去耦電容

• 為了進一步提高LT3042的電源抑制比和降低輸出噪聲，可以在輸入端和輸出端分別添加去耦電容。輸入端去耦電容可以濾除輸入電源中的高頻噪聲，而輸出端去耦電容則可以穩定輸出電壓，減小瞬態響應時的電壓波動。

10. 溫度考慮

• LT3042的工作溫度范圍是有限的，過高或過低的溫度都可能影響其性能。因此，在設計時需要考慮器件的散熱問題，特別是在高功率應用或密閉環境中?？梢圆捎蒙崞?、風扇等散熱措施，或者通過優化PCB布局來改善散熱條件。

11. 長期可靠性

• 在選擇電源管理器件時，長期可靠性是一個非常重要的考量因素。LT3042作為凌力爾特（現為ADI）的優質產品，其設計和制造過程中都經過了嚴格的測試和篩選。然而，在實際應用中，仍需注意遵循器件的數據手冊中的使用指南，避免超范圍使用或濫用，以確保器件的長期穩定運行。

八、LT3042的優勢與局限性

1. 優勢

• 超低噪聲：LT3042的噪聲性能在業界處于領先地位，非常適合對噪聲敏感的RF應用。

• 超高PSRR：其電源抑制比性能優異，能夠有效抑制來自電源線的噪聲。

• 寬輸入電壓范圍：支持1.8V至20V的寬輸入電壓范圍，適用于多種電源場景。

• 高輸出電流：在典型條件下能夠提供高達200mA的輸出電流。

• 可編程特性：具有可編程電流限制、快速啟動能力和可編程電源良好標記等功能，方便用戶根據實際需求進行配置。

2. 局限性

• 價格相對較高：由于其卓越的性能和高質量的設計，LT3042的價格相對較高，可能不適合成本敏感的應用。

• 輸出電流有限：雖然200mA的輸出電流對于許多低功率應用來說已經足夠，但對于需要更高輸出電流的應用來說，可能需要考慮其他器件或采用并聯使用的方式。

• 封裝選擇有限：LT3042提供的封裝選項相對較少，可能在一定程度上限制了其在某些特定應用中的使用。

九、LT3042的市場前景與應用趨勢

隨著電子技術的不斷發展，對電源管理器件的性能要求也越來越高。LT3042作為其中的佼佼者，憑借其超低噪聲、超高PSRR等卓越性能，在RF應用、高精度儀器儀表、醫療診斷設備等領域有著廣泛的應用前景。

1. RF應用的持續增長

• 隨著5G通信技術的普及和物聯網（IoT）的快速發展，RF應用的需求持續增長。LT3042作為專為RF應用設計的線性穩壓器，其市場需求也將隨之增加。

2. 高精度儀器儀表的升級換代

• 高精度儀器儀表對電源的穩定性和噪聲性能有著極高的要求。隨著儀器儀表技術的不斷升級換代，對LT3042等高性能線性穩壓器的需求也將不斷增加。

3. 醫療診斷設備的創新發展

• 醫療診斷設備對電源的可靠性和穩定性有著嚴格的要求。LT3042憑借其卓越的性能和可靠性，在醫療診斷設備領域有著廣泛的應用前景。隨著醫療技術的不斷創新發展，對LT3042的需求也將持續增長。

4. 新興應用領域的拓展

• 除了上述傳統應用領域外，LT3042還可能在新興應用領域如可穿戴設備、智能家居、自動駕駛等領域得到廣泛應用。這些新興應用領域?qū)﹄娫垂芾砥骷男阅芤笤絹碓礁?，為LT3042等高性能線性穩壓器提供了廣闊的市場空間。

十、總結

LT3042作為一款20V、200mA、超低噪聲、超高PSRR的RF線性穩壓器，憑借其卓越的性能和可靠性，在多個領域有著廣泛的應用前景。本文詳細介紹了LT3042的主要特性、工作原理、應用場景、設計要點以及實際使用中的注意事項等方面的內容。通過深入了解這款器件的性能和特點，我們可以更好地將其應用于實際設計中，為電子設備的穩定運行提供有力的支持。同時，我們也期待LT3042在未來能夠繼續在更多新興應用領域發揮重要作用，為電子技術的發展做出更大的貢獻。
