LT1963 1.5A、低噪聲、快速瞬態響應LDO穩壓器詳細介紹

一、引言

在現代電子系統中，穩壓器作為電源管理的重要組成部分，其性能直接影響到整個系統的穩定性和可靠性。隨著電子技術的不斷發展，對穩壓器的要求也越來越高，特別是在噪聲、瞬態響應和效率等方面。LT1963系列穩壓器作為低壓差（LDO）穩壓器中的佼佼者，以其1.5A的輸出電流、低噪聲、快速瞬態響應等特性，在眾多應用領域中脫穎而出。本文將詳細介紹LT1963 1.5A、低噪聲、快速瞬態響應LDO穩壓器的各項特性、工作原理、應用領域以及設計考慮等。

二、LT1963系列穩壓器概述

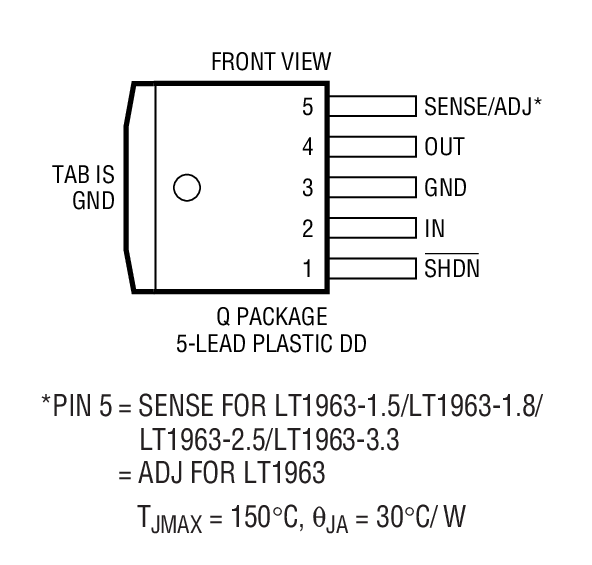

LT1963系列穩壓器是凌特公司（現屬于亞德諾投資有限公司）推出的一款高性能低壓差線性穩壓器（LDO）。該系列穩壓器專為實現快速瞬態響應而優化，適用于需要高穩定性、低噪聲電源的應用場景。LT1963系列穩壓器提供多種封裝形式，包括5引腳TO-220、DD封裝、3引腳SOT-223封裝、8引腳SO封裝和帶裸露襯墊的16引腳TSSOP封裝等，以滿足不同應用的需求。

三、LT1963系列穩壓器的主要特性

1. 高輸出電流：LT1963系列穩壓器能提供高達1.5A的輸出電流，滿足大多數數字電路和模擬電路的需求。

2. 低噪聲：該系列穩壓器具有非常低的輸出噪聲，典型值為40μVRMS（在10Hz至100kHz頻率范圍內），使其非常適合于敏感的射頻（RF）電源應用。

3. 快速瞬態響應：LT1963系列穩壓器通過優化設計，實現了快速的瞬態響應，能夠在負載變化時迅速調整輸出電壓，保持系統的穩定性。

4. 低壓差電壓：該系列穩壓器的輸入輸出電壓差（即壓差電壓）為340mV，在低壓差條件下仍能保持高效穩定的輸出電壓。

5. 低靜態電流：LT1963系列穩壓器的工作靜態電流為1mA，并在停機模式中減至小于1μA，有助于降低系統的整體功耗。

6. 固定輸出電壓與可調輸出：該系列穩壓器可提供1.5V、1.8V、2.5V、3.3V的固定輸出電壓，并可用作一款具1.21V基準電壓的可調型器件，輸出電壓范圍可達1.21V至20V。

7. 高穩定性：LT1963系列穩壓器采用先進的控制技術和內部補償電路，能夠在各種負載條件下保持輸出電壓的穩定。

8. 內部保護電路：該系列穩壓器內置反向電池保護、電流限制、熱限制和反向電流保護等多種保護電路，提高了系統的可靠性和安全性。

四、LT1963系列穩壓器的工作原理

LDO穩壓器的基本工作原理是通過調整其內部的功率晶體管（通常為P溝道MOSFET）的導通程度，來穩定輸出電壓。當輸入電壓發生變化或負載電流波動時，LDO穩壓器會迅速調整功率晶體管的導通電阻，以保持輸出電壓的恒定。

LT1963系列穩壓器采用先進的控制技術和內部補償電路，能夠在負載變化時迅速調整輸出電壓，實現快速瞬態響應。其內部電路包括誤差放大器、功率晶體管、參考電壓源、反饋網絡以及保護電路等部分。誤差放大器用于比較輸出電壓與參考電壓之間的差異，并產生控制信號來調整功率晶體管的導通電阻。功率晶體管則根據控制信號調整其導通程度，以穩定輸出電壓。參考電壓源提供一個穩定的基準電壓，用于與輸出電壓進行比較。反饋網絡用于將輸出電壓反饋到誤差放大器中，形成一個閉環控制系統。保護電路則用于在過載、過熱等異常情況下保護穩壓器和負載。

五、LT1963系列穩壓器的應用領域

由于LT1963系列穩壓器具有高性能、低噪聲、快速瞬態響應等特性，因此被廣泛應用于各種需要高穩定性、低噪聲電源的應用場景中。以下是一些典型的應用領域：

1. 射頻電源應用：LT1963系列穩壓器非常適合于敏感的射頻電源應用，如無線通信設備、雷達系統等。其低噪聲特性有助于降低系統的噪聲水平，提高信號質量。

2. 數字電路和模擬電路供電：該系列穩壓器可為數字電路和模擬電路提供穩定可靠的電源供應，如微處理器、數字信號處理器、模數轉換器、數模轉換器等。

3. 便攜式設備：LT1963系列穩壓器具有低靜態電流和停機模式功耗低等特性，非常適合于便攜式設備如手機、平板電腦、數碼相機等的電源管理。

4. 工業自動化：在工業自動化領域中，LT1963系列穩壓器可為各種傳感器、執行器、控制器等提供穩定可靠的電源供應，確保系統的正常運行。

5. 醫療設備：在醫療設備中，LT1963系列穩壓器可為各種精密儀器和電子設備提供穩定可靠的電源供應，如心電圖機、血壓計、血糖儀等。

六、LT1963系列穩壓器的設計考慮

在設計使用LT1963系列穩壓器的電路時，需要考慮以下幾個方面：

1. 輸入電壓范圍：確保輸入電壓在穩壓器的額定輸入電壓范圍內，以避免過壓或欠壓情況的發生。

2. 輸出電容器選擇：雖然LT1963系列穩壓器在采用低至10μF的輸出電容器時即可保持穩定，但在實際應用中，選擇合適的輸出電容器對于提高系統的穩定性和瞬態響應性能至關重要。一般建議選擇低ESR（等效串聯電阻）的陶瓷電容器或鉭電容器。

3. 散熱設計：在高負載條件下，穩壓器可能會產生較大的熱量。因此，在設計中需要考慮散熱問題，確保穩壓器的工作溫度在其額定溫度范圍內。

4. 布局布線：合理的布局布線對于提高系統的穩定性和減少噪聲干擾至關重要。建議將穩壓器放置在靠近負載的位置，并盡量縮短輸入輸出引線的長度。同時，避免將穩壓器的輸入輸出引線與高頻信號線或數字信號線平行布線。

5. 保護電路：雖然LT1963系列穩壓器內置了多種保護電路，但在實際應用中仍需要根據具體情況考慮是否需要額外的保護電路來提高系統的可靠性。例如，在過流保護方面，可以根據負載特性選擇合適的限流電阻或保險絲等。

七、LT1963系列穩壓器的性能參數詳解

以下是對LT1963系列穩壓器主要性能參數的詳細解釋：

1. 輸出電流（IOUT）：

• 定義：穩壓器能夠提供的最大負載電流。

• LT1963系列穩壓器的輸出電流為1.5A，適用于大多數數字電路和模擬電路的需求。

2. 輸入輸出電壓差（VDO）：

• 定義：穩壓器在正常工作條件下，輸入電壓與輸出電壓之間的差異。

• LT1963系列穩壓器的輸入輸出電壓差為340mV，在低壓差條件下仍能保持高效穩定的輸出電壓。

3. 靜態電流（IQ）：

• 定義：穩壓器在沒有負載時消耗的電流。

• LT1963系列穩壓器的工作靜態電流為1mA，并在停機模式中減至小于1μA，有助于降低系統的整體功耗。

4. 輸出電壓精度：

• 定義：穩壓器輸出電壓與標稱值之間的差異。

• LT1963系列穩壓器通過優化設計，實現了高精度的輸出電壓控制，能夠滿足大多數應用的需求。

5. 負載調整率：

• 定義：穩壓器在負載變化時輸出電壓的變化率。

• LT1963系列穩壓器具有優異的負載調整率性能，能夠在負載變化時迅速調整輸出電壓，保持系統的穩定性。

6. 線性調整率：

• 定義：穩壓器在輸入電壓變化時輸出電壓的變化率。

• LT1963系列穩壓器通過優化設計，實現了良好的線性調整率性能，能夠在輸入電壓變化時保持輸出電壓的穩定。

7. 瞬態響應：

• 定義：穩壓器在負載變化時輸出電壓的恢復速度和超調量。

• LT1963系列穩壓器通過優化設計，實現了快速的瞬態響應性能，能夠在負載變化時迅速調整輸出電壓，保持系統的穩定性。

8. 噪聲性能：

• 定義：穩壓器輸出電壓中的噪聲水平。

• LT1963系列穩壓器具有非常低的輸出噪聲特性，典型值為40μVRMS（在10Hz至100kHz頻率范圍內），使其非常適合于敏感的射頻電源應用。

9. 溫度穩定性：

• 定義：穩壓器在不同溫度條件下輸出電壓的變化率。

• LT1963系列穩壓器通過優化設計，實現了良好的溫度穩定性性能，能夠在不同溫度條件下保持輸出電壓的穩定。

八、LT1963系列穩壓器與其他穩壓器的比較

在低壓差線性穩壓器市場中，LT1963系列穩壓器以其高性能、低噪聲、快速瞬態響應等特性脫穎而出。以下是對LT1963系列穩壓器與其他穩壓器的比較：

1. 與開關電源比較：

• 效率：開關電源在重載時效率較高，但在輕載時效率會顯著下降，甚至可能低于LDO穩壓器。LT1963系列穩壓器雖然效率不如開關電源在重載時高，但在輕載和中等負載條件下，其效率表現相對穩定，且由于沒有開關頻率帶來的噪聲，更適合于對噪聲敏感的應用。

• 噪聲：開關電源由于工作原理的原因，會產生較高的電磁干擾（EMI）和開關噪聲，這可能需要額外的濾波和屏蔽措施。而LT1963系列穩壓器具有極低的輸出噪聲，非常適合于需要低噪聲電源的應用。

• 成本：開關電源通常需要更多的外部元件（如電感、電容等），且設計復雜度較高，因此成本也相對較高。LT1963系列穩壓器則具有簡單的電路結構和較少的外部元件需求，成本相對較低。

2. 與其他LDO穩壓器比較：

• 輸出電流：LT1963系列穩壓器能提供高達1.5A的輸出電流，這在同類LDO穩壓器中屬于較高水平，能夠滿足更多高電流需求的應用。

• 瞬態響應：許多LDO穩壓器在負載快速變化時，輸出電壓會有較大的波動和恢復時間。LT1963系列穩壓器通過優化設計，實現了快速的瞬態響應，能夠在負載變化時迅速調整輸出電壓，保持系統的穩定性。

• 噪聲性能：LT1963系列穩壓器具有非常低的輸出噪聲特性，這在同類LDO穩壓器中也是較為突出的。對于一些對噪聲極其敏感的應用，如音頻放大器、射頻電路等，LT1963系列穩壓器是更好的選擇。

3. 與集成穩壓器比較：

• 靈活性：集成穩壓器通常具有固定的輸出電壓和電流限制，靈活性較低。而LT1963系列穩壓器不僅提供多種固定輸出電壓選項，還可以通過外部元件調整輸出電壓，滿足更多樣化的應用需求。

• 性能：集成穩壓器由于集成度較高，可能在某些性能方面（如噪聲、瞬態響應等）有所妥協。LT1963系列穩壓器則作為獨立器件，可以專注于提供高性能的穩壓解決方案。

九、LT1963系列穩壓器的使用注意事項

在使用LT1963系列穩壓器時，需要注意以下幾個方面：

1. 輸入電壓范圍：確保輸入電壓在穩壓器的額定輸入電壓范圍內，避免過壓或欠壓情況的發生。過壓可能導致穩壓器損壞，而欠壓則可能導致穩壓器無法正常工作。

2. 輸出電容器選擇：雖然LT1963系列穩壓器對輸出電容器的要求不高，但選擇合適的輸出電容器對于提高系統的穩定性和瞬態響應性能仍然至關重要。建議選擇低ESR的陶瓷電容器或鉭電容器，并盡量靠近穩壓器的輸出端放置。

3. 散熱設計：在高負載條件下，穩壓器可能會產生較大的熱量。因此，在設計中需要考慮散熱問題，確保穩壓器的工作溫度在其額定溫度范圍內?？梢酝ㄟ^增加散熱片、使用風扇或選擇具有更高功率耗散能力的封裝形式來解決散熱問題。

4. 布局布線：合理的布局布線對于提高系統的穩定性和減少噪聲干擾至關重要。建議將穩壓器放置在靠近負載的位置，并盡量縮短輸入輸出引線的長度。同時，避免將穩壓器的輸入輸出引線與高頻信號線或數字信號線平行布線，以減少噪聲耦合。

5. 保護電路：雖然LT1963系列穩壓器內置了多種保護電路，但在實際應用中仍需要根據具體情況考慮是否需要額外的保護電路來提高系統的可靠性。例如，在輸入端可以添加過壓保護電路，在輸出端可以添加過流保護電路等。

6. 電源順序：在多電源系統中，需要注意電源的上電和斷電順序。如果LT1963系列穩壓器的輸入電壓是由其他電源提供的，那么需要確保在其他電源穩定后再給LT1963系列穩壓器供電，以避免因輸入電壓不穩定而導致的輸出電壓波動或損壞。

十、LT1963系列穩壓器的未來發展趨勢

隨著電子技術的不斷發展，對穩壓器的要求也越來越高。LT1963系列穩壓器作為高性能LDO穩壓器的代表，其未來發展趨勢主要體現在以下幾個方面：

1. 更高效率：雖然LDO穩壓器的效率相對開關電源較低，但未來仍有可能通過優化電路設計和采用新材料來提高LDO穩壓器的效率。例如，可以采用更低導通電阻的功率晶體管或更高效的內部電路結構來降低功耗。

2. 更低噪聲：對于一些對噪聲極其敏感的應用，如高精度模擬電路、射頻電路等，未來LDO穩壓器可能會進一步降低輸出噪聲水平，以滿足更高精度的需求。

3. 更大輸出電流：隨著電子設備的功率需求不斷增加，未來LDO穩壓器可能會提供更大的輸出電流能力，以滿足更多高功率應用的需求。

4. 更小封裝：隨著便攜式電子設備的普及和對空間要求的提高，未來LDO穩壓器可能會采用更小的封裝形式，以節省空間并提高集成度。

5. 更多功能：為了滿足更多樣化的應用需求，未來LDO穩壓器可能會集成更多功能，如可調輸出電壓、遠程感測、過壓保護、過流保護等。

6. 更高可靠性：在一些關鍵應用領域，如醫療設備、航空航天等，對穩壓器的可靠性要求極高。未來LDO穩壓器可能會通過采用更可靠的元器件、更嚴格的測試標準和更完善的保護電路來提高其可靠性。

LT1963系列穩壓器作為高性能LDO穩壓器的代表，具有廣泛的應用前景和發展?jié)摿?。隨著電子技術的不斷進步和應用需求的不斷增加，LT1963系列穩壓器將會在未來的發展中繼續發揮其重要作用，并為電子設備的穩定運行提供有力保障。
