工業控制領域，變頻器與交流電動機是一對拍檔，變頻器主要功能是節能和調速。變頻器(Variable-frequency Drive，VFD)是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流(交流變直流)、濾波、逆變(直流變交流)、制動單元、驅動單元、檢測單元、微處理單元等組成。變頻器靠內部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的，另外，變頻器集成有很多的保護功能，如過流、過壓、過載保護等等。

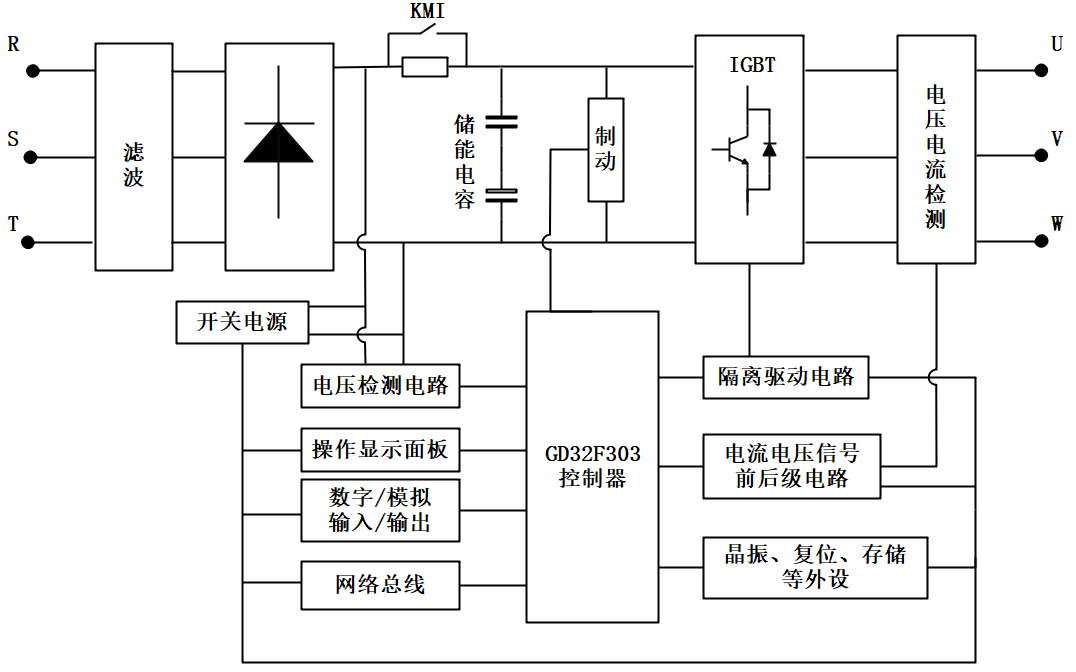

　　圖1、變頻器電路組成(圖源：智玩無疆)

　　變頻器的主控芯片可選德州儀器的F28M36x、意法半導體的ST10F269Z2、英飛凌的XMC4800-F144F2048、兆易創新的GD32F303RCT6等，核心電路有：

　　1、整流電路：主要由整流橋組成;將交流電(市電)經過全橋整流后成直流電。對于三相380V的交流電，經整流后，直流電壓理論值為380X1.414≈537V;而單相220V的交流電，經整流后，直流電壓理論值為220X1.414≈310V。整流橋品牌有英飛凌/國際整流器、亞德諾/凌力爾特、賽米控、意法半導體、長虹、固锝、辰達行、平尚科技、薩科微、沃爾德、德爾誠、成利泰、常州瑞華、柳晶等。

　　2、緩沖電路：抑制在上電瞬間的沖擊電流。由電解電容的工作原理可知，變頻器在上電瞬間，電容的兩端電壓不會突變，而電容兩端的電流會突變，此時電容兩端相當于短路。若沒有緩沖電路(充電電阻)，整流橋會因為電流過大而損壞。緩沖電路起到了保護整流橋的作用。

　　3、濾波電路：一般電解電容的耐壓值為400V;而三相380V的交流電，經整流后，直流電壓理論值約為537V。因此濾波電容器，只能由兩級電解電容串聯而成。由于電解電容的容量不可能絕對相同，串聯之后兩級電解電容上的電壓分配是不均衡的，會導致兩個電解電容的使用壽命不一樣。為了解決電壓不均衡的問題，需在兩個電解電容兩端分別并聯阻值相同的均壓電阻。緩沖和濾波電路用到的電解電容品牌有尼吉康、松下、紅寶石、貴彌功、三瑩、提迪凱/愛普科斯、凱琦佳、立隆、萬裕、智旭、藍寶石、江海、艾華、華威、凱普松、江浩等。

　　4、逆變電路：將直流電(直流母線)轉換成交流電的電力電子電路。在逆變橋里的多個IGBT組成。每個IGBT里都集成一個續流二極管，其作用是為電機的定子繞組反饋能量(電機發電)提供回路。當電機處于發電狀態時，其電能可通過續流二極管流向直流回路，電解電容充電。IGBT品牌有英飛凌、三菱、富士通、東芝、日立、安森美、士蘭、陸芯、芯派、森未科技、新佳、斯達等。

　　變頻器按照主電路工作方式分類，可以分為電壓型變頻器和電流型變頻器。電壓型是將電壓源的直流變換為交流的變頻器，直流回路的濾波是電容;電流型是將電流源的直流變換為交流的變頻器，其直流回路濾波是電感。

　　變頻器按照開關方式分類，可以分為PAM控制變頻器、PWM控制變頻器和高載頻PWM控制變頻器。

　　變頻器按照供電電壓可以分為低壓變頻器、中壓變頻器和高壓變頻器。低壓變頻器國內常見的有單相220V變頻器、三相220V變頻器、三相380V變頻器，中壓變頻器常見有500V、660V和1140V變頻器，高壓變頻器常見有3kV、6kV、10kV變頻器，控制方式一般是按高低——高變頻器或高——高變頻器方式進行變換的。

　　按供電電源的相數分為：單相輸入變頻器和三相輸入變頻器。

　　按照其控制方式分為V/f控制變頻器(VVVF控制)、VC控制變頻器、直接轉矩控制、SF控制變頻器。其中V/f控制就是保證輸出電壓跟頻率成正比的控制。低端變頻器都采用這種控制原理;VC控制是通過測量和控制異步電動機定子電流矢量，根據磁場定向原理分別對異步電動機的勵磁電流和轉矩電流進行控制，從而達到控制異步電動機轉矩的目的。一般用在高精度要求的場合;直接轉矩控制就是將交流電動機等效為直流電動機進行控制;SF控制(轉差頻率控制)就是通過控制轉差頻率來控制轉矩和電流。是高精度的閉環控制，但通用性差，一般用于車輛控制。

　　變頻器廣泛應用于發電、石油鉆探、建材、鋼鐵等社會工業領域，被稱為現代工業的基石。目前國內帶變動負載、具有節能潛力的電機至少有1.8億千瓦，由此為變頻器的應用提供了極為巨大的市場。工程師如何設計一款變頻器呢?我們分析兩款變頻器以便選型參考。

　　1、施耐德 ATV630U15M3 1.5kW/2HP變頻器(標準版)。

　　圖2、施耐德變頻器主控板(圖源：變頻器世界)

　　主控芯片：德州儀器的F28M36x Concerto，一顆工業級32位ARM Cortex-M3 MCU，集成有種類廣泛的通信外設，包括以太網1588、帶PHY的USB OTG、控制器局域網(CAN)、UART、SSI、I2C和一個外部接口。實現精密PWM電機控制、通信和片上過流/過壓保護。

　　FPGA芯片：萊迪思的MachX02 4000HC，一顆橋接和擴展FPGA芯片。實現邏輯性信號濾波功能。

　　電路板上還有紐扣電池、接口、網口、阻容感和接口等配套器件。

　　圖3、施耐德變頻器功率板(圖源：變頻器世界)隔離：博通/安華高的ACPL-332J(5顆)。這是一款2.5A的IGBT柵極驅動光耦，集成有(VCE)去飽和檢測、故障狀態反饋和有源米勒鉗位功能。

　　隔離：博通/安華高的ACPL-798J(5顆)。這是一款采用光學隔離技術的Sigma-Delta調制器，采用LVDS接口和外部時鐘。

　　隔離：博通/安華高ACPL-W611(2顆)。這是一款速度為10MBd的高速高共模抑制比的TTL兼容光耦。

　　分流電阻：TT Electronics的R305F(6顆)，是阻值為35m?的分流電阻。

　　隔離型開關電源：意法半導體的ST6N95K5，這是一款950V/9A的N溝道功率MOSFET管。

　　浪涌電流抑制器：松下的AJQ8341F，這是一款12V/10A的小型功率繼電器;

　　限流電阻：美光(2顆)39?/7W的大功率電阻。

　　圖4、施耐德變頻器功率板(圖源：變頻器世界)

　　整流器和逆變器：英飛凌的FP50R06W2E3。這是一款帶Trench/Fieldstop IGBT3的600V/50A Easy PIMTM模塊，采用PIM 3相位輸入整流器配置。

　　隔離：博通/安華高的ACPL-332J(3顆)。這是一款2.5A的IGBT柵極驅動光耦，集成有(VCE)去飽和檢測、故障狀態反饋和有源米勒鉗位功能。

　　圖5、施耐德變頻器通訊板(圖源：變頻器世界)

　　以太網接口控制器：德州儀器的AM3352 Sitara MCU。這是一顆ARM Cortex-A8處理器，集成有包括EtherCAT和PROFIBUS在內的工業接口選件。

　　以太網磁性變壓器：Halo Electronics的TG110。這是一顆SMD單端口10/100Base發送變壓器。

　　其他電源芯片、阻容感和接口器件等。

　　2、SEW MOVIDRIVE?B變頻器型號：MDX61B0015-2A3-4-OT?；緟?shù)：3相200至240V電源電壓，2.2kW(3HP)，AC 7.3A輸出。

　　圖6、SEW變頻器主控板(圖源：金銳芯)

　　主控芯片：意法半導體的ST10F269Z2。一顆集成MAC單元的16位MCU，帶40位累加器、128至256KB閃存和12KB RAM;在40MHz最大CPU時鐘下50ns指令周期時間。負責PWM電機控制和通訊。

　　靜態RAM：英飛凌/賽普拉斯的CY7C1041D，一顆異步4Mbit(256K×16)容量RAM。主要參數：并行10ns;高速tAA = 10ns/15ns;用于單比特糾錯的嵌入式ECC;低有效(典型ICC = 38mA)和待機(典型值為6mA)電流;1.0V數據保持。

　　FPGA芯片：英特爾/阿爾特拉的EPM3128ATC100-10N，基于CMOS的可編程邏輯器件(PLD)。128個宏單元和8個邏輯陣列塊(LAB);192.3MHZ最高工作頻率和5ns最大傳播延遲。

　　隔離：安森美/飛兆的MOCD213M。雙通道光電晶體管輸出光耦(4顆)。主要參數：輸入電流為10mA時，最小電流傳輸率為100%;最低70V的BVCEO;2500VAC (rms)的高輸入輸出隔離。

　　隔離：博通/安華高的HCPL-061N。HCMOS兼容、高共模抑制CMR、10MBd速率的光電耦合器。輸出類型：集電極開路。隔離電壓：3750Vrms。

　　插拔式連接器：菲尼克斯的MSTB2.5，可插拔接線端子(4顆)。主要參數：12A，額定電壓(III / 2)：320V。

　　圖7、SEW變頻器控制板(圖源：金銳芯)

　　變壓器：Egston(Pulse Electronics)定制變壓器(2顆)。

　　降壓轉換器：德州儀器的UC2827-1。電流/電壓饋送推挽PWM控制器。主要參數：最低輸入(Vin Min)：8.4V;控制器最高輸入(Vin Max)：20V;最高頻率500kHz。

　　肖特基整流器：意法半導體的STPS3045。雙中心抽頭肖特基整流器適用于開關電源和高頻DC-DC轉換器。主要參數：工作電壓：45V;IF(AV)：2 x 15A;VRRM：45V。

　　綜上所述，我們所見的芯片品牌幾乎源自歐美和日本，國產芯片Design In到工控變頻器里任重而道遠。碎片化的工控芯片市場，以終端產品會長期運行在極高/低溫、高濕、強鹽霧和電磁輻射的惡劣環境中為前提，所以在穩定性、可靠性和安全性方面要求會比商業級高。拍明芯城是快速撮合的元器件交易平臺，過去數年已積累了豐富的工業芯片的優勢貨源。我們聚焦服務元器件長尾客戶群，讓每一家芯片原廠或分銷商的每一款芯片，在Design In、Design Win和流通中更高效，幫助工程師的方案選型、試樣及采購，為電子產業供需略盡綿薄之力。
