原標題：電貝司的物理學

基于LM386集成電路的電貝司設計方案

引言

電貝司是一種廣泛應用于現代音樂中的電子樂器。相比傳統貝司，電貝司具有聲音可調性強、音量控制方便等優點。LM386是一款低電壓音頻功率放大器，具有功耗低、成本低、設計簡單等特點，非常適合用于電貝司的音頻放大設計。本文將詳細介紹基于LM386集成電路的電貝司設計方案，涉及主控芯片的選擇、各芯片在設計中的作用及具體電路設計。

一、設計概述

本設計方案基于LM386集成電路，通過合理的電路設計實現對電貝司音頻信號的放大。整個設計包含以下主要部分：

1. 音頻信號的拾取與前級處理

2. 音頻信號的功率放大

3. 音頻輸出

4. 電源管理

二、主要元件介紹

1. LM386音頻功率放大器

LM386是一款低電壓音頻功率放大器，具有以下特點：

• 工作電壓范圍寬（4V-12V或5V-18V）

• 內部增益可調（通過外部元件調節）

• 靜態功耗低

• 輸出功率高（在12V電源電壓時，典型值為700mW）

2. 主控芯片型號

在設計中，除了LM386，我們還需要其他芯片來實現更復雜的功能，例如音頻信號處理、音效調節等。常用的主控芯片包括：

• STM32系列：STM32F103、STM32F407等，具有強大的處理能力和豐富的外設接口，非常適合復雜音頻處理。

• Arduino系列：如ATmega328P（用于Arduino Uno），適合簡單的音頻信號處理和控制。

• ESP32：集成Wi-Fi和藍牙模塊，適用于需要無線控制或數據傳輸?shù)脑O(shè)計。

三、電路設計

1. 音頻信號的拾取與前級處理

電貝司的拾音器將琴弦振動轉化為電信號。拾音器輸出的電信號較弱，需要進行初步放大和處理。此部分可以使用簡單的前置放大電路實現，也可以使用如STM32或Arduino的ADC接口進行信號采集和數字處理。

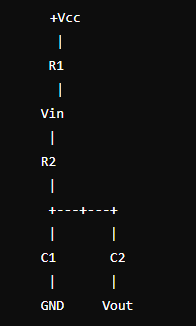

前置放大電路設計：使用運算放大器（如LM358）進行信號的初步放大和濾波，電路如下圖所示：

2. 音頻信號的功率放大

使用LM386進行音頻信號的功率放大。LM386的電路設計較為簡單，典型應用電路如下：

在實際應用中，可以通過改變R1、R2、C1、C2的值來調整增益和頻率響應。

3. 音頻輸出

功率放大后的信號通過揚聲器輸出，揚聲器選擇需根據設計的功率和音質要求確定。通常選用8歐姆、1W以上的揚聲器即可。

4. 電源管理

整個電路的電源管理非常重要，需要提供穩定的電源電壓?？梢允褂?805穩壓器提供5V電源，也可以使用電池供電。設計時需注意電源的濾波和去耦，以避免電源噪聲對音頻信號的干擾。

四、主控芯片在設計中的作用

1. STM32系列

如果使用STM32作為主控芯片，可以利用其強大的處理能力和豐富的外設接口，實現音頻信號的數字處理、音效調節和用戶界面控制。具體作用包括：

• ADC采樣：對拾音器輸出的模擬信號進行采樣和數字化。

• DSP處理：實現各種音頻效果，如均衡器、混響等。

• 用戶接口：通過LCD或按鍵等實現用戶對音效的控制和調整。

2. Arduino系列

Arduino適合簡單的音頻信號處理和控制，具體作用包括：

• 模擬信號采集：通過模擬引腳讀取拾音器輸出的信號。

• 音效控制：通過簡單的算法實現音量、音色的調節。

• 外設控制：控制LED顯示、開關等外設。

3. ESP32

ESP32除了具備強大的處理能力外，還具有Wi-Fi和藍牙功能，適合需要無線控制或數據傳輸?shù)脑O(shè)計。具體作用包括：

• 無線控制：通過手機APP實現對電貝司的無線控制。

• 音頻傳輸：通過藍牙實現音頻信號的無線傳輸。

五、詳細電路設計

1. LM386放大電路

LM386的典型應用電路如下：

調整R1、R2、C1、C2的值可以改變放大器的增益和頻率響應。根據實際需求，可以在輸入端加上高通濾波器（如電容C1）和低通濾波器（如電容C2），以實現特定的音頻效果。

2. 前置放大電路

前置放大電路設計如下：

調整R1、R2、C1、C2的值可以實現對輸入信號的放大和濾波，增強信號的質量。

3. 主控芯片接口設計

以STM32為例，其接口設計如下：

• ADC接口：連接拾音器輸出，采集模擬信號。

• GPIO接口：連接按鍵、LED等實現用戶交互。

• DAC接口：如果需要，可以通過DAC輸出處理后的音頻信號。

具體連接方式根據實際電路設計而定。

六、總結

基于LM386集成電路的電貝司設計方案具有成本低、設計簡單的特點。通過合理的電路設計和主控芯片的選擇，可以實現對電貝司音頻信號的高質量放大和處理。本文詳細介紹了電路設計的各個環節，包括音頻信號的拾取、前級處理、功率放大和電源管理，以及主控芯片在設計中的具體作用。希望本文的設計方案能夠?yàn)殡娯愃镜拈_發提供參考和幫助。
