原標題：為老化的汽車鉛酸電池充電設計方案

基于LT1413+LM358+LTC6102實現為老化的汽車鉛酸電池充電設計方案

隨著時間的推移，汽車鉛酸電池會逐漸老化，充電效率降低，甚至出現無法正常充電的問題。為了確保汽車鉛酸電池的充電效果，提高其使用壽命，設計一個基于LT1413、LM358和LTC6102的充電方案是非常有必要的。本文將詳細介紹該設計方案的原理、主控芯片型號及其在設計中的作用。

一、設計方案概述

本設計方案采用LT1413作為電壓檢測和調節芯片，LM358作為電壓比較和控制芯片，LTC6102作為電流檢測芯片。系統通過這三種芯片協同工作，實現對老化的汽車鉛酸電池進行精確的充電控制，以達到最佳充電效果。

二、主控芯片簡介及其作用

1. LT1413

   LT1413是一款高精度、低漂移的運算放大器，其具有極低的失調電壓和極低的溫度漂移，非常適合用于精密測量和控制電路。在本設計中，LT1413主要用于電壓檢測和調節。其作用包括：

• 電壓檢測：通過采集電池電壓，LT1413可以實時監測電池的電壓狀態，為后續的充電控制提供基礎數據。

• 電壓調節：根據電池的電壓狀態，LT1413可以調節充電電壓，確保電池在最佳電壓下進行充電。

2. LM358

   LM358是一款低功耗雙運算放大器，其具有寬電源電壓范圍和較高的輸出驅動能力。在本設計中，LM358主要用于電壓比較和控制。其作用包括：

• 電壓比較：將電池電壓與設定的參考電壓進行比較，確定電池是否需要充電或停止充電。

• 充電控制：根據比較結果，控制充電電路的開關狀態，實現自動充電控制。

3. LTC6102

   LTC6102是一款高精度電流檢測放大器，其具有高線性度和寬電源電壓范圍，非常適合用于電流檢測應用。在本設計中，LTC6102主要用于電流檢測。其作用包括：

• 電流檢測：實時監測充電電流，確保充電過程中的電流在安全范圍內，防止過充或過流。

• 安全保護：根據電流檢測結果，提供過流保護功能，確保充電過程的安全性。

三、充電電路設計

1. 電壓檢測電路

電壓檢測電路以LT1413為核心，采用分壓電路對電池電壓進行采樣，經過LT1413的放大處理后，輸出電壓信號送至后續的控制電路。具體電路設計如下：

其中，R1和R2構成電壓分壓器，LT1413對分壓后的電壓信號進行放大和調節。

2. 電壓比較和控制電路

電壓比較和控制電路以LM358為核心，采用電壓比較器的方式，將電池電壓與參考電壓進行比較，根據比較結果控制充電電路的開關狀態。具體電路設計如下：

其中，R3和R4構成電壓分壓器，LM358對分壓后的電壓信號進行比較和控制。

3. 電流檢測電路

電流檢測電路以LTC6102為核心，通過檢測充電電流，提供實時電流信號和過流保護功能。具體電路設計如下：

其中，R5和R6構成電流檢測電路，LTC6102對檢測到的電流信號進行放大和處理。

4. 充電控制電路

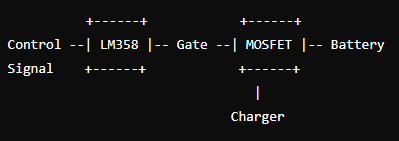

充電控制電路以LM358的輸出信號為控制信號，通過MOSFET開關實現對充電電路的控制。具體電路設計如下：

其中，LM358的輸出控制信號控制MOSFET的導通與截止，實現對電池充電過程的控制。

四、系統工作原理

整個系統的工作原理如下：

1. 電壓檢測：通過LT1413實時監測電池電壓，并將電壓信號發送至LM358進行比較。

2. 電壓比較：LM358將電池電壓與參考電壓進行比較，確定是否需要充電。

3. 充電控制：根據比較結果，LM358控制MOSFET的開關狀態，實現自動充電控制。

4. 電流檢測：通過LTC6102實時監測充電電流，確保充電過程中的電流在安全范圍內，并提供過流保護功能。

五、設計注意事項

1. 精度要求：由于老化電池的充電特性較為復雜，設計過程中應注意提高電壓和電流檢測的精度，確保充電過程的可靠性。

2. 散熱設計：在充電過程中，充電電路會產生一定的熱量，需要進行合理的散熱設計，防止過熱。

3. 安全保護：除了過流保護外，還應考慮過壓保護和短路保護，確保充電過程的安全性。

4. 調試與測試：在實際應用中，應對充電電路進行充分的調試與測試，確保其在各種工作條件下均能正常工作。

六、結論

通過本文的設計方案，可以有效地為老化的汽車鉛酸電池進行充電，提高充電效率和電池的使用壽命。LT1413、LM358和LTC6102三款芯片在電壓檢測、電壓比較和控制、電流檢測等方面發揮了重要作用，確保了充電過程的精確性和安全性。在實際應用中，合理的電路設計和調試可以進一步優化充電效果，滿足不同老化程度電池的充電需求。
