BTN8962TA是一款常用的電機驅動器，特別適合用于直流電機的控制。它是基于N溝道和P溝道MOSFET的H橋驅動器設計，可以提供高效的電流控制和熱管理。接下來，我們將深入探討B(tài)TN8962TA的常見型號、參數、工作原理、特點、作用和應用。

一、常見型號

1. BTN8962TA

• 這是主要型號，適用于各種直流電機應用。

2. BTN8962TAAUMA1

• 該型號是BTN8962TA的一個變種，通常用于不同的封裝形式和批量要求。

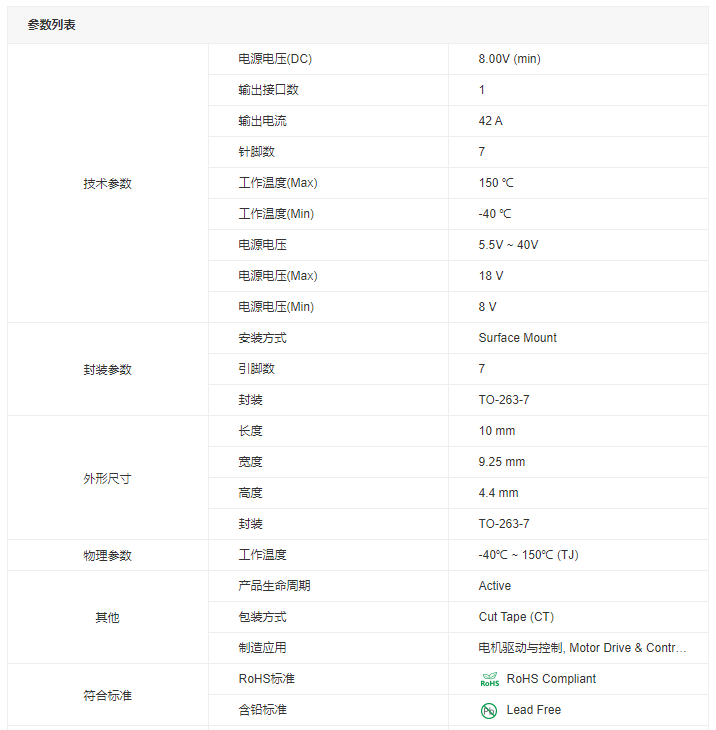

二、參數

• 最大輸出電流：可達30A，適合高功率電機驅動。

• 工作電壓范圍：通常在5V至40V之間，具體取決于型號。

• 邏輯電平：輸入控制信號可在TTL和CMOS電平范圍內工作。

• 保護功能：內置過流、過熱和欠壓保護，增加了設備的可靠性。

• 封裝類型：通常以DPAK或TO-220封裝形式提供，便于散熱。

三、工作原理

BTN8962TA的工作原理基于H橋電路設計。H橋電路由四個開關元件組成（在此情況下是MOSFET），可以通過控制信號來改變電流的方向，從而控制電機的轉動方向。具體操作如下：

1. 正轉：當輸入信號使得左側MOSFET導通，而右側MOSFET關斷時，電流從電源經過電機回到地，電機向一個方向轉動。

2. 反轉：反之，當右側MOSFET導通，左側MOSFET關斷時，電流反向流動，電機轉動方向改變。

3. 停止：通過將所有MOSFET關斷，可以使電機停止運行。

四、特點

• 高效率：由于使用MOSFET，BTN8962TA可以在較低的導通電阻下工作，減少了功耗。

• 易于控制：兼容TTL/CMOS邏輯電平，簡化了控制電路的設計。

• 多重保護：內置多種保護機制，延長了產品的使用壽命。

• 可調速功能：通過PWM信號可以實現電機的調速功能。

五、作用

BTN8962TA的主要作用是驅動直流電機，包括：

• 電動工具：如電鉆、鋸等。

• 家電產品：如洗衣機、風扇等。

• 玩具：遙控車、機器人等。

• 工業設備：自動化生產線上的電機驅動。

六、應用

1. 家電：在洗衣機和吸塵器中用于控制電機的轉動。

2. 汽車：可用于電動車窗、電動座椅等。

3. 工業自動化：在機器人和傳送帶系統中，BTN8962TA可以有效驅動各種電機。

4. 消費電子：遙控模型和玩具中，作為電機驅動解決方案。

七、設計注意事項

在使用BTN8962TA進行電機驅動設計時，有一些關鍵的注意事項需要考慮：

1. 散熱管理：由于高電流工作時可能產生大量熱量，因此需要有效的散熱措施，如散熱片或風扇，以防止過熱導致的損壞。

2. 電源選擇：確保電源電壓在驅動器的工作范圍內，同時能夠提供足夠的電流。使用合適的電源能夠確保穩定的運行。

3. PCB布局：良好的PCB布局能夠減少電磁干擾（EMI）和熱量集中。盡量將電源和地線設計為寬且短的路徑，減少電阻和電感。

4. 保護電路：盡管BTN8962TA內置了多種保護功能，但在設計中仍然可以考慮添加外部保護電路，如保險絲、瞬態電壓抑制器（TVS），以增加可靠性。

八、常見問題與解決方案

在使用BTN8962TA的過程中，用戶可能會遇到一些常見問題，以下是一些解決方案：

1. 電機不轉動：

• 檢查電源電壓是否正常。

• 確保輸入控制信號正確。

• 確認電機連接正常，無短路。

2. 過熱：

• 檢查散熱措施是否足夠。

• 確保電機負載在額定范圍內。

• 考慮增加PWM調制頻率，降低平均功率。

3. 電機抖動：

• 檢查PWM信號的頻率和占空比設置。

• 確保電機的機械負載穩定，無卡滯現象。

九、市場前景

隨著智能家居、工業自動化和電動交通工具的發展，電機驅動器的市場需求持續增長。BTN8962TA作為一款優秀的電機驅動解決方案，其市場前景非常樂觀。未來可能會看到更多集成先進技術的版本，如支持更高電壓、更高電流和更智能的控制方式。

十、總結

BTN8962TA電機驅動器憑借其出色的性能和靈活的應用，已成為眾多電機驅動項目的首選。無論是在家電、汽車還是工業設備中，它都展現出了良好的控制能力和可靠性。通過了解其設計原理、參數和應用場景，用戶可以更有效地利用這一產品，推動相關技術的發展。

在實際應用中，深入了解產品的技術細節和使用技巧，能夠幫助用戶實現更高效的設計，滿足不斷變化的市場需求。對于想要深入探索電機驅動技術的工程師和開發者來說，BTN8962TA無疑是一個值得研究和應用的優秀選擇。

BTN8962TA電機驅動器是一款功能強大且應用廣泛的設備，其高效的電流控制和多種保護功能使其成為各種電機驅動場合的理想選擇。通過了解其工作原理、特點及應用，我們可以更好地利用這款驅動器實現設計目標。
