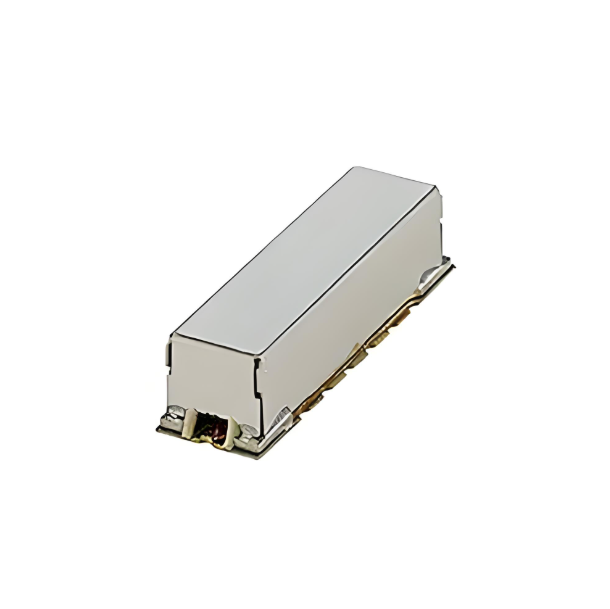

RF濾波器的分類

　　RF（射頻）濾波器是用于處理射頻信號的關鍵組件，其主要功能是在特定頻率范圍內選擇性地通過或抑制信號。根據不同的標準，RF濾波器可以分為多種類型。以下是RF濾波器的主要分類及其特點。

　　根據所處理的信號類型，RF濾波器可以分為模擬濾波器和數字濾波器。模擬濾波器處理連續的模擬信號，而數字濾波器則處理離散的數字信號。模擬濾波器通常由無源元件（如電阻、電容、電感）或有源元件（如運算放大器）構成，而數字濾波器則通過數字信號處理算法實現。

　　根據所通過信號的頻段，RF濾波器可以分為低通濾波器、高通濾波器、帶通濾波器、帶阻濾波器和全通濾波器。低通濾波器允許低頻信號通過，同時抑制高頻信號；高通濾波器則相反，允許高頻信號通過，同時抑制低頻信號。帶通濾波器允許特定頻段的信號通過，同時抑制低于或高于該頻段的信號；帶阻濾波器則抑制特定頻段內的信號，允許該頻段以外的信號通過，也稱為陷波濾波器。全通濾波器在全頻帶范圍內信號的幅值不會改變，主要用于移相。

　　根據結構分類，RF濾波器可以分為無源濾波器和有源濾波器。無源濾波器由電感和電容構成，具有簡單、可靠的特點，但無法提供增益。有源濾波器則需要放大器等主動元件，能夠提供更高的增益和選擇性，但結構相對復雜，成本較高。

　　根據濾波器的安放位置不同，可以分為板上濾波器和面板濾波器。板上濾波器安裝在線路板上，如PLB、JLB系列濾波器，其優點是經濟，但高頻濾波效果欠佳。面板濾波器如濾波陣列板、濾波連接器等，直接安裝在屏蔽機箱的金屬面板上，濾波器的輸入與輸出之間完全隔離，接地良好，因此濾波效果較為理想。

　　根據應用領域，RF濾波器在通信、雷達、醫療等領域都有廣泛應用。在通信領域，RF濾波器用于濾除噪聲、抑制干擾、實現頻分復用等功能。在雷達系統中，RF濾波器用于提高信號的信噪比，增強目標檢測能力。在醫療設備中，RF濾波器用于濾除電磁干擾，保證設備的正常運行。RF濾波器種類繁多，每種類型都有其獨特的特點和應用場景。了解這些分類有助于在設計和選擇濾波器時做出更明智的決策，從而滿足不同應用的需求。

　　RF濾波器的工作原理

　　RF（射頻）濾波器是一種用于選擇性地通過或抑制特定頻率范圍內的信號的電子設備。它們在無線通信、雷達、衛星通信和其他射頻應用中起著至關重要的作用。RF濾波器的工作原理基于頻率選擇性，即只有特定頻率范圍內的信號能夠通過濾波器，其他頻率范圍內的信號則被濾波器阻擋或減弱。

　　RF濾波器的基本工作原理可以通過以下幾個方面來理解：

　　頻率選擇性：RF濾波器的核心功能是根據頻率選擇性來通過或抑制信號。這可以通過不同的濾波器類型來實現，包括低通濾波器、高通濾波器、帶通濾波器和帶阻濾波器。低通濾波器允許低于某一截止頻率的信號通過，而阻擋高于該頻率的信號；高通濾波器則相反，允許高于某一截止頻率的信號通過，而阻擋低于該頻率的信號；帶通濾波器只允許某一特定頻率范圍內的信號通過，而阻擋其他頻率范圍的信號；帶阻濾波器則相反，只阻擋某一特定頻率范圍內的信號，而允許其他頻率范圍的信號通過。

　　濾波器結構：RF濾波器的結構決定了其性能和特性。常見的RF濾波器結構包括LC濾波器、晶體濾波器、聲表面波（SAW）濾波器和體聲波（BAW）濾波器。LC濾波器由電感（L）和電容（C）組成，通過調整L和C的值來實現所需的頻率選擇性。晶體濾波器利用晶體振蕩器的高Q值來實現高選擇性和穩定性。SAW濾波器利用壓電效應，將電信號轉換為聲波，再轉換回電信號，從而實現頻率選擇。BAW濾波器則利用體聲波在薄膜中的傳播來實現頻率選擇。

　　壓電效應：SAW和BAW濾波器的工作原理基于壓電效應。壓電效應是一種可逆的物理現象，當晶體物質受到應力時會產生電荷，反之亦然。在SAW濾波器中，交錯金屬叉指式換能器（IDT）將電輸入信號轉換為聲波，聲波在壓電基板上橫向傳播，再通過IDT轉換回電信號。BAW濾波器則利用體聲波在薄膜中的傳播來實現頻率選擇。

　　濾波器響應：RF濾波器的頻率響應特性決定了其在不同頻率下的通過或抑制能力。典型的RF濾波器響應曲線包括通帶、阻帶和過渡帶。通帶是指濾波器允許信號通過的頻率范圍，阻帶是指濾波器抑制信號的頻率范圍，過渡帶則是通帶和阻帶之間的頻率范圍。濾波器的設計目標是使通帶內的信號盡可能無衰減地通過，同時在阻帶內盡可能有效地抑制信號。

　　濾波器應用：RF濾波器在無線通信系統中起著關鍵作用。例如，在移動通信系統中，RF濾波器用于選擇性地通過特定頻段的信號，同時抑制其他頻段的干擾信號。在雷達系統中，RF濾波器用于濾除噪聲和干擾，提高目標檢測的準確性。在衛星通信系統中，RF濾波器用于選擇性地通過上行和下行鏈路信號，確保通信質量。

　　RF濾波器通過頻率選擇性來實現信號的通過或抑制，其工作原理涉及濾波器結構、壓電效應和頻率響應特性。RF濾波器在無線通信和其他射頻應用中發揮著重要作用，確保信號的質量和穩定性。

　　RF濾波器的作用

　　RF（射頻）濾波器是無線通信系統中不可或缺的關鍵組件，其主要作用是選擇性地通過或阻擋特定頻率范圍內的信號，從而確保系統能夠高效、可靠地運行。隨著無線通信技術的不斷發展，RF濾波器的重要性日益凸顯，尤其是在5G、Wi-Fi 6E等新一代通信標準中。

　　RF濾波器的主要功能是信號分離和干擾抑制。在復雜的無線環境中，設備需要處理來自多個頻段的信號，包括蜂窩信號、Wi-Fi信號、藍牙信號和GPS信號等。這些信號在傳輸過程中可能會相互干擾，導致信號質量下降。RF濾波器通過允許特定頻率范圍內的信號通過，同時抑制其他頻率的信號，確保了信號的純凈性和穩定性。例如，在智能手機中，RF濾波器可以有效地分離出所需的蜂窩信號，避免Wi-Fi信號的干擾，從而提高通話質量和數據傳輸速率。

　　RF濾波器在載波聚合技術中扮演著重要角色。載波聚合是4G LTE和5G網絡中的一項關鍵技術，它通過將多個載波信道組合在一起，提高了網絡的帶寬和數據傳輸速率。然而，這些載波信道之間的頻率間隔往往非常小，容易發生信號干擾。RF濾波器通過精確的頻率選擇和抑制，確保了各個載波信道之間的信號隔離，從而實現了高效的載波聚合。

　　RF濾波器在溫度管理和性能穩定性方面也面臨著挑戰。隨著設備工作溫度的升高，濾波器的性能可能會發生變化，導致信號“漂移”至相鄰頻段。為了解決這一問題，RF行業正在開發低漂移和無漂移的濾波器技術，如表面聲波（SAW）和體聲波（BAW）濾波器。這些濾波器在溫度變化時仍能保持性能的高度穩定，滿足了新興設備嚴苛的性能要求。

　　在Wi-Fi 6E等新一代無線技術中，RF濾波器的作用更加突出。Wi-Fi 6E引入了1,200MHz的帶寬和7.125GHz的高頻工作，這對濾波器的帶寬和頻率響應提出了更高的要求。高性能的RF濾波器不僅能夠提供更高的數據速率和更低的延遲，還能確保不同頻段之間的信號隔離，避免干擾，從而提升整體系統的性能和可靠性。

　　RF濾波器在無線通信系統中發揮著至關重要的作用。它們通過選擇性地通過或阻擋特定頻率范圍內的信號，確保了信號的純凈性和穩定性，提高了系統的性能和可靠性。隨著無線通信技術的不斷發展，RF濾波器的技術也在不斷創新和進步，以滿足日益復雜和苛刻的應用需求。

　　RF濾波器的特點

　　射頻（RF）濾波器是無線通信系統中不可或缺的關鍵組件，其主要功能是選擇性地通過或抑制特定頻率范圍內的信號，從而提高系統的性能和可靠性。RF濾波器的特點可以從多個方面進行探討，包括其基本功能、技術類型、性能參數以及應用場景。

　　RF濾波器的基本功能是濾除不需要的頻率成分，同時保留所需的頻率帶寬。這有助于減少系統干擾，擴大RF覆蓋范圍，增強接收器性能，并提升共存特性。濾波器可以通過不同的方式實現這一功能，常見的有低通濾波器、高通濾波器、帶通濾波器和帶阻濾波器。低通濾波器允許低于某一截止頻率的信號通過，而抑制高于該頻率的信號；高通濾波器則相反，允許高于某一截止頻率的信號通過，而抑制低于該頻率的信號；帶通濾波器允許某一頻率范圍內的信號通過，而抑制該范圍之外的信號；帶阻濾波器則抑制某一頻率范圍內的信號，而允許該范圍之外的信號通過。

　　RF濾波器的技術類型主要有聲表面波（SAW）濾波器和體聲波（BAW）濾波器。SAW濾波器利用壓電效應，將電信號轉換為聲波，再通過聲波的傳播實現濾波功能。SAW濾波器適用于600-1900MHz的頻率范圍，具有體積小巧、成本低廉的優點。然而，隨著頻率的升高，SAW濾波器的選擇性會下降。為了應對這一問題，可以采用分層SAW技術，如低損耗諧振器技術（LRT）、薄膜SAW（TF-SAW）、超SAW或性能極高（IHP）的SAW，這些技術可以使多層SAW達到2.7GHz，適用于中高頻段應用。高于2.7GHz時，BAW濾波器開始發揮作用。BAW濾波器支持1.4至9GHz的頻率范圍，具有更高的聲學能量密度和更低的損耗，能夠實現極低的插入損耗和出色的抑制性能。

　　RF濾波器的性能參數主要包括插入損耗、抑制性能、帶寬、頻率穩定性、功率容量和溫度穩定性。插入損耗是指信號通過濾波器時的功率損失，通常以分貝（dB）為單位表示。抑制性能是指濾波器對不需要頻率成分的衰減能力，通常也以分貝為單位表示。帶寬是指濾波器允許通過的頻率范圍，通常以赫茲（Hz）或兆赫（MHz）為單位表示。頻率穩定性是指濾波器在不同環境條件下保持其頻率特性的能力。功率容量是指濾波器能夠承受的最大輸入功率。溫度穩定性是指濾波器在不同溫度條件下保持其性能的能力。

　　RF濾波器的應用場景非常廣泛，包括移動通信、衛星通信、雷達系統、無線局域網（WLAN）、藍牙設備、全球定位系統（GPS）等。在移動通信領域，RF濾波器用于選擇性地通過或抑制特定頻段的信號，以提高通信質量和容量。在衛星通信領域，RF濾波器用于濾除干擾信號，提高信號的清晰度和可靠性。在雷達系統中，RF濾波器用于濾除雜波，提高目標檢測的準確性。在WLAN和藍牙設備中，RF濾波器用于選擇性地通過或抑制特定頻段的信號，以提高數據傳輸的速度和穩定性。

　　RF濾波器是無線通信系統中不可或缺的關鍵組件，其特點包括選擇性地通過或抑制特定頻率范圍內的信號、多種技術類型、多種性能參數以及廣泛的應用場景。隨著無線通信技術的不斷發展，RF濾波器的需求也在不斷增加，未來將會有更多高性能、低成本的RF濾波器產品問世，為無線通信系統的性能提升和應用拓展提供有力支持。

　　RF濾波器的應用

　　RF（射頻）濾波器在現代通信系統中扮演著至關重要的角色，其應用范圍廣泛，涵蓋了從移動通信、無線網絡到雷達系統等多個領域。RF濾波器的主要功能是選擇性地通過或阻擋特定頻率范圍內的信號，從而提高信號質量、消除干擾并保護敏感電路。

　　在移動通信領域，RF濾波器是手機和其他移動設備的核心組件之一。隨著3G、4G和5G網絡的發展，頻段的數量不斷增加，濾波器的需求也隨之增長。手機需要在多個頻段上同時工作，以支持不同的通信標準和服務，如語音通話、數據傳輸和Wi-Fi連接。RF濾波器可以確保這些信號在傳輸過程中不會相互干擾，同時還能提高接收器的靈敏度和信號質量。例如，BAW（體聲波）和SAW（表面聲波）濾波器因其在高頻段下的優異性能而被廣泛應用于智能手機中。

　　在無線網絡領域，RF濾波器同樣不可或缺。Wi-Fi路由器和接入點需要使用濾波器來分離不同的頻段，以避免信號干擾和提高網絡性能。隨著Wi-Fi 6和Wi-Fi 7等新技術的引入，頻段的使用變得更加復雜，濾波器的設計也變得更加精細。例如，動態頻譜共享技術需要高性能的濾波器來確保不同頻段之間的信號隔離。

　　在雷達系統中，RF濾波器用于選擇性地通過特定頻率的雷達信號，同時抑制其他頻率的干擾信號。這對于提高雷達系統的分辨率和探測能力至關重要。軍事雷達和氣象雷達等應用中，濾波器的性能直接影響到系統的整體性能和可靠性。

　　RF濾波器在物聯網（IoT）設備中也有廣泛應用。這些設備通常需要在多個頻段上工作，以支持不同的通信協議和服務。濾波器可以確保這些設備在復雜電磁環境中正常工作，避免信號干擾和數據丟失。

　　在汽車電子領域，RF濾波器用于車載通信系統、導航系統和娛樂系統中。隨著車聯網技術的發展，汽車需要支持更多的無線通信功能，如V2X（車與萬物通信）和5G連接。高性能的RF濾波器可以確保這些通信功能的穩定性和可靠性。

　　RF濾波器在現代通信系統中發揮著關鍵作用。隨著技術的不斷進步和應用場景的多樣化，RF濾波器的設計和性能要求也在不斷提高。未來，隨著5G、Wi-Fi 6/7等新技術的普及，RF濾波器的應用前景將更加廣闊。

　　RF濾波器如何選型

　　RF濾波器是射頻電路中不可或缺的組件，用于選擇性地通過或抑制特定頻率范圍內的信號。正確選擇RF濾波器對于確保系統的性能和可靠性至關重要。本文將詳細介紹RF濾波器的選型要點，并列舉常見的濾波器型號及其特點。

　　一、RF濾波器的基本類型

　　帶通濾波器（Bandpass Filter）：允許特定頻率范圍內的信號通過，同時抑制其他頻率的信號。適用于需要選擇特定頻段的應用，如無線通信系統中的頻道選擇。

　　低通濾波器（Lowpass Filter）：允許低于某一截止頻率的信號通過，抑制高于該頻率的信號。常用于去除高頻噪聲或信號平滑處理。

　　高通濾波器（Highpass Filter）：允許高于某一截止頻率的信號通過，抑制低于該頻率的信號。常用于去除直流分量或低頻干擾。

　　帶阻濾波器（Bandstop Filter）：抑制特定頻率范圍內的信號，允許其他頻率的信號通過。適用于需要排除特定干擾頻段的應用。

　　雙工器（Duplexer）：一種特殊的帶通濾波器，用于分離接收和發射信號，使它們能夠在同一設備中同時工作而不相互干擾。

　　二、RF濾波器的選型要點

　　頻率響應：確定濾波器的中心頻率和帶寬。中心頻率是指濾波器響應的峰值頻率，帶寬是指濾波器在特定衰減點之間的頻率范圍。例如，帶通濾波器的帶寬通常由0.5dB、1dB或3dB衰減點定義。

　　插入損耗（Insertion Loss, IL）：表示濾波器在信號路徑中引入的功率損耗。插入損耗越低，濾波器對信號的影響越小。通常以分貝（dB）為單位表示。

　　抑制特性：指濾波器在阻帶內的衰減能力。抑制頻率是指信號衰減到特定值的頻率點。抑制特性越好，濾波器對不需要的信號的抑制能力越強。

　　形狀因子（Shape Factor, SF）：定義為阻帶帶寬與3dB帶寬的比值。形狀因子越小，濾波器的過渡帶越陡峭，選擇性越好。

　　阻抗匹配：濾波器的輸入和輸出阻抗應與系統阻抗匹配，以確保最佳的信號傳輸和最小的反射。常見的阻抗值為50Ω或75Ω。

　　功率處理能力：濾波器應能夠承受系統中的最大功率，以避免損壞或性能下降。功率處理能力通常以瓦特（W）為單位表示。

　　溫度穩定性：濾波器的性能應具有良好的溫度穩定性，以確保在不同環境溫度下仍能保持穩定的頻率響應。

　　三、常見的RF濾波器型號及其特點

　　LC濾波器：由電感和電容組成，具有體積小、便于安裝的優點。適用于3GHz以下的頻段，特別是2GHz以下的窄帶應用。缺點是Q值較低，矩形系數較差，帶外抑制不夠陡。

　　介質濾波器（Dielectric Filter）：具有較高的Q值，但伴有高次寄生通帶。適用于對頻段近端抑制要求高、遠端無要求的場景。在S波段中也有應用，但帶內插損較大。

　　腔體濾波器（Cavity Filter）：Q值很高，插損很小，適用于窄帶、大功率場景。但腔體濾波器通常是定制加工，周期長、成本高，主要用于高頻項目。

　　晶體濾波器（Crystal Filter）：濾波效果好，可以做到極度窄帶，但價格較高，安裝麻煩，體積偏大。

　　聲表濾波器（SAW Filter）：體積小，矩形系數高，但帶外抑制不高，插損較大。適用于中頻濾波，最高可達到2GHz以上。

　　微帶電路濾波器（Microstrip Filter）：適用于高頻應用，具有良好的集成性和靈活性。但設計和制造較為復雜，需要精確的參數控制。

　　四、總結

　　選擇合適的RF濾波器需要綜合考慮頻率響應、插入損耗、抑制特性、形狀因子、阻抗匹配、功率處理能力和溫度穩定性等多個因素。常見的濾波器類型包括LC濾波器、介質濾波器、腔體濾波器、晶體濾波器、聲表濾波器和微帶電路濾波器，每種濾波器都有其獨特的優點和適用場景。通過合理選擇和配置濾波器，可以有效提高射頻系統的性能和可靠性。
