LP2992AIM5-5.0/NOPB線性電壓調節器詳解

一、概述

LP2992AIM5-5.0/NOPB是一款由德州儀器（Texas Instruments）生產的低壓差（LDO）線性電壓調節器。該調節器具有高性能、低功耗、低噪聲和高電源抑制比（PSRR）等特點，適用于電池供電的應用，如手機、掌上電腦、個人數字助理（PDA）、攝像機、個人立體聲音響和相機等設備。

二、工作原理

LP2992AIM5-5.0/NOPB作為LDO線性電壓調節器，其工作原理是保持輸出電壓穩定，通過調節內部功率傳輸元件的阻值來實現。當輸入電壓或負載發生變化時，調節器內部的誤差放大器會檢測輸出電壓與參考電壓之間的差值，并產生控制信號來調節功率傳輸元件，以維持輸出電壓的穩定。

具體來說，LDO線性電壓調節器內部包含一個參考電壓源、一個誤差放大器和一個功率傳輸元件（通常是晶體管）。參考電壓源提供一個穩定的基準電壓，誤差放大器比較輸出電壓與參考電壓，將差值放大后控制功率傳輸元件的阻值。通過不斷調整功率傳輸元件的阻值，LDO可以確保輸出電壓在負載和輸入電壓變化時保持穩定。

LDO調節器的一個關鍵特性是其低壓降電壓（Dropout Voltage），即輸入電壓與輸出電壓之間的最小差值。LP2992AIM5-5.0/NOPB具有較低的壓降電壓，使得它在低輸入電壓條件下仍能提供良好的調節性能。

三、特點

1. 低壓降：LP2992AIM5-5.0/NOPB的低壓降特性使其在輸入電壓接近輸出電壓時仍能正常工作，提高了效率。

2. 快速瞬態響應：該調節器具有快速的瞬態響應能力，能夠快速響應負載和輸入電壓的變化，保持輸出電壓的穩定。

3. 寬輸入電壓范圍：LP2992AIM5-5.0/NOPB的輸入電壓范圍較寬，允許在較寬的電壓范圍內工作，提高了適應性。

4. 低靜態電流：在關斷模式下，該調節器的靜態電流極低，有助于延長電池壽命。

5. 低噪聲：通過添加旁路電容器，可以進一步降低輸出噪聲，使其適用于對噪聲敏感的應用。

6. 高PSRR：高電源抑制比能夠減小輸入電壓波動對輸出電壓的影響，提高系統的穩定性。

7. 過溫/過流保護：LP2992AIM5-5.0/NOPB具有過溫和過流保護功能，能夠在異常情況下保護電路不受損壞。

8. 小尺寸封裝：采用SOT-23-5封裝，占用板卡空間小，便于集成到小型設備中。

四、應用

LP2992AIM5-5.0/NOPB由于其出色的性能和特點，被廣泛應用于各種便攜式電子設備和電池供電系統中。以下是一些典型的應用場景：

1. 手機：在手機中，LP2992AIM5-5.0/NOPB可以為各種子系統提供穩定的電源電壓，如處理器、存儲器、顯示屏等。

2. 掌上電腦和筆記本電腦：這些設備需要穩定的電源電壓來確保性能和穩定性，LP2992AIM5-5.0/NOPB能夠滿足這些需求。

3. 個人數字助理（PDA）：PDA中的處理器、顯示屏和其他子系統也需要穩定的電源電壓，LP2992AIM5-5.0/NOPB是一個理想的選擇。

4. 攝像機和個人立體聲音響：這些設備通常使用電池供電，需要低功耗、高效率的電壓調節器，LP2992AIM5-5.0/NOPB能夠滿足這些要求。

5. 相機：相機中的圖像傳感器、顯示屏和其他子系統需要穩定的電源電壓，LP2992AIM5-5.0/NOPB能夠提供可靠的電壓調節。

五、參數

以下是LP2992AIM5-5.0/NOPB的主要參數：

1. 輸出電壓：5V

2. 輸出電流：250mA

3. 輸入電壓范圍：2.2V至16V

4. 壓降電壓：典型值為450mV（在250mA負載下），5mV（在1mA負載下）

5. 靜態電流：小于1μA（在關斷模式下）

6. 工作溫度范圍：-40℃至+125℃

7. 輸出電壓精度：±3.5%（A級）

8. 封裝：SOT-23-5

9. 尺寸：長度2.92mm，寬度1.6mm，高度1.02mm

10. 輸出噪聲：通過添加10nF旁路電容器，輸出噪聲可降低至30μV（典型值）

六、引腳圖

LP2992AIM5-5.0/NOPB的引腳圖如下所示：

引腳圖顯示了SOT-23-5封裝的五個引腳，從左到右依次為：

1. 引腳1（VIN）：輸入電壓引腳，連接到電源。

2. 引腳2（GND）：接地引腳，連接到系統的地。

3. 引腳3（OUT）：輸出電壓引腳，連接到負載。

4. 引腳4（NC/NC）：未連接引腳，通常不使用。

5. 引腳5（EN/SHDN）：使能/關斷引腳，用于控制調節器的開啟和關閉。

七、中文資料

以下是對LP2992AIM5-5.0/NOPB線性電壓調節器的詳細中文資料：

1. 產品概述

LP2992AIM5-5.0/NOPB是一款高性能、低功耗、低噪聲的低壓差線性電壓調節器，專為電池供電的應用而設計。它提供了穩定的5V輸出電壓和250mA的輸出電流，具有快速瞬態響應、寬輸入電壓范圍和低靜態電流等特點。

2. 功能特點

• 提供5V固定輸出電壓，輸出電流高達250mA。

• 具有極低的壓降電壓，典型值為450mV（在250mA負載下）。

• 在關斷模式下，靜態電流小于1μA，有助于延長電池壽命。

• 輸出噪聲低，通過添加旁路電容器可進一步降低噪聲。

• 高電源抑制比（PSRR），能夠減小輸入電壓波動對輸出電壓的影響。

• 提供過溫和過流保護功能，確保電路安全。

• 采用SOT-23-5封裝，占用板卡空間小，便于集成。

3. 應用領域

LP2992AIM5-5.0/NOPB適用于各種便攜式電子設備和電池供電系統，如手機、掌上電腦、筆記本電腦、個人數字助理（PDA）、攝像機、個人立體聲音響和相機等。

4. 電氣規格

• 輸入電壓范圍：2.2V至16V

• 輸出電壓：5V

• 輸出電流：250mA

• 壓降電壓：典型值為450mV（在250mA負載下），5mV（在1mA負載下）

• 靜態電流：小于1μA（在關斷模式下）

• 工作溫度范圍：-40℃至+125℃

• 輸出電壓精度：±3.5%（A級）

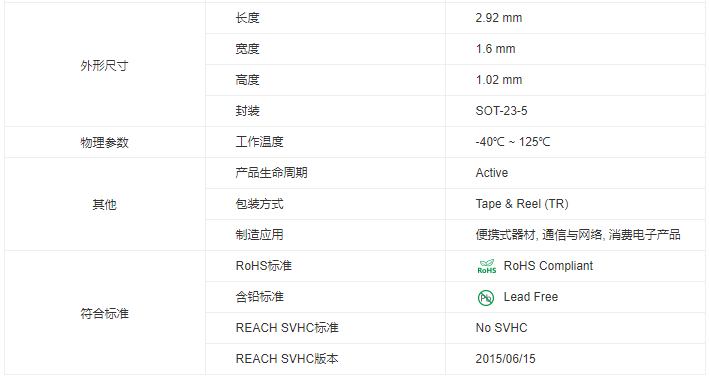

5. 封裝和尺寸

LP2992AIM5-5.0/NOPB采用SOT-23-5封裝，尺寸為長度2.92mm、寬度1.6mm、高度1.02mm。

6. 引腳說明

• 引腳1（VIN）：輸入電壓引腳。

• 引腳2（GND）：接地引腳。

• 引腳3（OUT）：輸出電壓引腳。

• 引腳4（NC/NC）：未連接引腳。

• 引腳5（EN/SHDN）：使能/關斷引腳。

7. 使用注意事項

• 在連接和使用時，請確保輸入電壓不超過最大允許值，以避免損壞調節器。

• 在選擇旁路電容器時，請考慮其對輸出噪聲的影響，以選擇最合適的電容器。

• 在設計電路時，請確保調節器的散熱條件良好，以避免過熱。

• 在使用過程中，請注意監測輸出電壓和電流，以確保其符合設計要求。
