XC7K325T-2FFG900I的引腳圖
37
拍明芯城

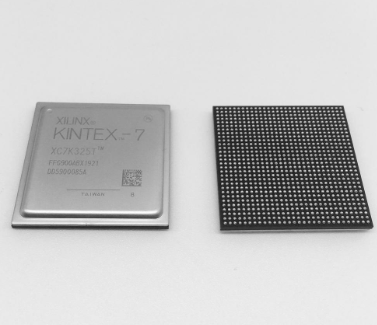

XC7K325T-2FFG900I是Xilinx公司生產的Kintex-7系列FPGA芯片，其引腳圖包含了大量的引腳和細節信息，以下是對XC7K325T-2FFG900I引腳圖的基本介紹：
一、引腳圖概述
XC7K325T-2FFG900I的引腳圖展示了芯片上所有引腳的布局和編號。這些引腳包括電源引腳、地引腳、配置引腳、時鐘引腳、復位引腳、JTAG接口引腳、IO引腳等。每個引腳都有其特定的功能和電氣特性，正確連接和使用這些引腳是確保FPGA正常工作的關鍵。
二、引腳分類及功能
電源引腳：
包括VCC（正電源）和GND（地）引腳，用于為FPGA提供穩定的電源電壓。
不同的電源引腳可能對應不同的電壓等級，如VCCAUX、VCCO等，需要根據具體的設計需求進行連接。
配置引腳：
用于FPGA的配置和啟動，包括CCLK（配置時鐘）、PROGRAM_B（重配置）、INIT_B（初始化）、DONE（配置完成）等引腳。
這些引腳在FPGA的配置過程中起著關鍵作用，確保FPGA能夠正確加載和執行用戶程序。
時鐘引腳：
提供外部時鐘信號輸入，用于FPGA內部的時鐘管理和信號同步。
時鐘引腳的數量和配置取決于FPGA的具體型號和設計需求。
復位引腳：
用于將FPGA復位到初始狀態，確保在啟動時或出現故障時能夠恢復到已知狀態。
JTAG接口引腳：
用于連接JTAG調試器，實現FPGA的在線調試和編程。
包括TCK（測試時鐘）、TMS（測試模式選擇）、TDI（測試數據輸入）、TDO（測試數據輸出）等引腳。
IO引腳：
通用輸入輸出引腳，可用于連接外部設備、傳感器、執行器等。
IO引腳的數量和配置取決于FPGA的具體型號和設計需求。
三、引腳圖查看方法
官方文檔：
訪問Xilinx公司的官方網站，下載XC7K325T-2FFG900I的數據手冊或引腳圖文檔。
在文檔中查找引腳圖部分，仔細查看每個引腳的位置、編號和功能描述。
設計工具：
使用Xilinx提供的FPGA設計工具（如Vivado）來查看引腳圖。
在設計工具中導入FPGA的型號和配置文件，然后查看引腳布局和連接情況。
四、注意事項
在查看和使用引腳圖時，請確保使用的是最新版本的文檔或設計工具。
在連接FPGA引腳時，請嚴格遵守官方文檔中的電氣特性和布局建議。
注意引腳之間的間距和排列方式，確保正確連接和避免短路。
在進行FPGA設計和開發時，務必參考官方文檔和示例代碼，以確保設計的正確性和可靠性。
XC7K325T-2FFG900I的引腳圖是FPGA設計和開發過程中不可或缺的重要參考資料。通過仔細查看和理解引腳圖，可以確保FPGA的正確連接和正常工作。
