DS3231 實時時鐘模塊中文資料

一、概述

DS3231是一款高精度的實時時鐘（RTC）芯片，由Maxim Integrated（現為Analog Devices的一部分）設計。它采用I2C接口，可以為微控制器提供準確的時間和日期。該芯片廣泛應用于各類電子產品中，如智能手表、家用電器、工控設備等。

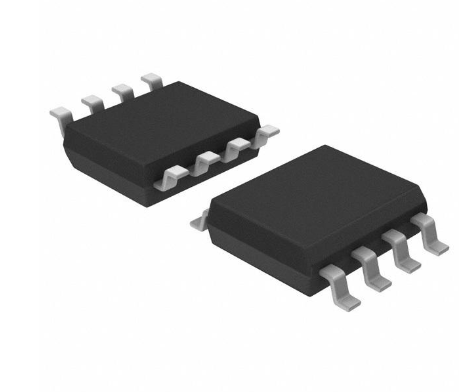

二、常見型號

1. DS3231MZ+TRL

• 封裝：SOIC-16

• 工作溫度：-40°C 至 +85°C

2. DS3231MZ+

• 封裝：SOIC-16

• 工作溫度：-40°C 至 +85°C

3. DS3231SN+

• 封裝：DIP-16

• 工作溫度：-40°C 至 +85°C

4. DS3231MZ+T&R

• 封裝：SOIC-16

• 工作溫度：-40°C 至 +85°C，濕度等級較高

三、主要參數

四、工作原理

DS3231采用的是基于晶振的時間計數原理。芯片內置一個高精度的溫度補償晶振（TCXO），它的頻率漂移非常小，使得時間保持更加準確。DS3231的工作原理如下：

1. 時間計數：芯片內部的計數器以固定的頻率（通常為32.768kHz）進行遞增，形成秒、分鐘、小時、日期、月份、年份等時間數據。

2. 溫度補償：DS3231內置溫度傳感器可以實時監測環境溫度，自動調整晶振頻率，以補償溫度變化引起的頻率漂移。

3. 數據存儲：時間數據通過I2C接口與主控芯片（如Arduino、Raspberry Pi等）進行通訊。主控芯片可以讀取時間數據或向DS3231寫入新的時間設置。

4. 電池備份：當主電源斷電時，DS3231會自動切換到備用電池供電，保證時間計數的連續性。

五、特點

• 高精度：DS3231的精度達到±2分鐘/年，適合對時間要求嚴格的應用。

• 溫度補償：內置溫度傳感器可以實時補償溫度變化對時間計數的影響。

• 低功耗：在待機模式下，功耗僅為1μA，非常適合便攜式設備。

• 易于使用：通過I2C接口可以輕松與多種微控制器進行通訊，且只需兩根信號線（SDA和SCL）。

• 多功能：除了時間計數外，DS3231還具有鬧鐘功能和日歷功能，能夠滿足更多的應用需求。

六、作用

DS3231的主要作用是為各種電子設備提供準確的時間和日期。具體應用包括：

• 智能手表：提供精確的時間顯示和鬧鐘功能。

• 家用電器：如微波爐、冰箱等，能記錄時間和設定定時功能。

• 工控設備：如數據采集儀器，可以準確記錄數據采集時間。

• 安防系統：監控錄像的時間戳記錄。

• 物聯網設備：在數據傳輸中，能提供準確的時間信息，便于后續的數據分析。

七、應用實例

1. Arduino 實時時鐘模塊

• 利用DS3231模塊與Arduino搭建時鐘顯示器，通過I2C通訊讀取時間并在LCD上顯示。

2. 溫度記錄儀

• DS3231可以與溫度傳感器組合，記錄特定時間的溫度變化，適用于環境監測。

3. 自動灌溉系統

• 利用DS3231設置灌溉時間，實現定時澆水功能。

4. 家用智能系統

• 在智能家居中，DS3231可以與其他傳感器配合使用，實現定時控制電器。

八、一款功能強大且精度高的實時時鐘芯片

DS3231是一款功能強大且精度高的實時時鐘芯片，適合廣泛的應用場景。其低功耗、溫度補償和易于使用的特點，使得它在現代電子產品中成為了一個不可或缺的組件。無論是在個人電子產品還是工業自動化設備中，DS3231都展現出了優異的性能和可靠性。通過與其他傳感器和控制器的結合，DS3231可以實現更多智能化的功能，推動了科技的不斷進步。

九、接口說明

DS3231通過I2C接口與主控芯片通訊，接口的連接方式如下：

1. SDA（數據線）：用于數據傳輸。主控設備通過該線發送或接收數據。

2. SCL（時鐘線）：用于提供時鐘信號，協調數據傳輸?shù)乃俾省?/span>

3. VCC：供電引腳，連接到電源，電壓范圍為2.3V至5.5V。

4. GND：接地引腳，連接到電源的地線。

5. BAT：電池備份引腳，當主電源斷電時，可以連接備用電池（如CR2032）保持時間計數。

十、應用電路

1. 基本連接

DS3231的基本電路連接圖示例如下：

• VCC連接到電源（如Arduino的5V）。

• GND連接到地線。

• SDA連接到主控芯片的SDA引腳（如Arduino的A4）。

• SCL連接到主控芯片的SCL引腳（如Arduino的A5）。

• BAT連接到備用電池。

2. 示例代碼

使用Arduino讀取DS3231的時間數據的簡單代碼如下：

#include <Wire.h>
#include <RTClib.h>

RTC_DS3231 rtc;

void setup() {
  Serial.begin(9600);
  Wire.begin();
  rtc.begin();

  if (rtc.lostPower()) {
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  }
}

void loop() {
  DateTime now = rtc.now();

  Serial.print(now.year(), DEC);
  Serial.print('/');
  Serial.print(now.month(), DEC);
  Serial.print('/');
  Serial.print(now.day(), DEC);
  Serial.print(" ");
  Serial.print(now.hour(), DEC);
  Serial.print(':');
  Serial.print(now.minute(), DEC);
  Serial.print(':');
  Serial.print(now.second(), DEC);
  Serial.println();

  delay(1000);
}

十一、優勢與不足

優勢

1. 高精度：由于采用溫度補償技術，DS3231在各種環境下保持穩定性，適合長時間運行。

2. 靈活性：可通過I2C接口與多種設備連接，支持多個主控芯片。

3. 多功能性：具備鬧鐘和定時功能，適合需要定時控制的應用。

不足

1. 體積：相較于一些簡單的時鐘芯片，DS3231的體積稍大，可能不適合某些空間受限的應用。

2. 成本：由于其高精度和多功能性，相比于基礎RTC芯片，DS3231的成本略高。

十二、未來發展趨勢

隨著智能設備和物聯網的發展，對時間精度和穩定性的要求越來越高，DS3231等高性能RTC芯片的需求將不斷增加。此外，未來可能會出現更多集成化的解決方案，將RTC與其他功能模塊（如溫度傳感器、存儲器等）結合在一起，以降低成本和節省空間。

十三、總結與展望

DS3231以其高精度、低功耗和豐富的功能，成為了許多電子產品中不可或缺的時鐘模塊。隨著技術的進步，未來的RTC芯片可能會更加智能化，集成更多功能以滿足更廣泛的應用需求。在現代科技的推動下，DS3231和類似芯片的應用前景將更加廣闊，推動電子產品向更高性能、更智能化的方向發展。
