17C460 是一種NPN型的雙極性結型晶體管（BJT），其耐壓為11V，電流為50mA。這種晶體管在許多低功耗電子電路中被廣泛應用。為了詳細描述這種晶體管的特性、工作原理、應用場景以及其在電子電路中的具體表現，我們將從以下幾個方面展開討論：

1. 晶體管的基礎知識

1.1 什么是晶體管？

晶體管（Transistor）是一種能夠控制電流流動的半導體器件，它可以通過外部輸入信號來控制電流的大小，從而實現信號放大、開關等功能。晶體管分為兩大類：雙極性結型晶體管（BJT）和場效應晶體管（FET）。其中，雙極性結型晶體管又分為NPN型和PNP型。

1.2 NPN型晶體管的工作原理

NPN型晶體管由兩個N型半導體材料和一個夾在它們之間的P型半導體材料組成，形成了兩個PN結。三個區域分別稱為發射極（Emitter）、基極（Base）和集電極（Collector）。在NPN型晶體管中，當基極電壓高于發射極電壓時，基極與發射極之間的PN結導通，電子從發射極注入基極，并進一步流向集電極，形成集電極電流。通過控制基極電流，可以控制集電極電流的大小，達到放大或開關的效果。

2. 17C460 NPN型晶體管的主要特性

2.1 耐壓11V

17C460晶體管的耐壓為11V，這意味著集電極-發射極電壓不能超過11V。在實際應用中，設計者必須確保電路中的電壓不超過這個值，以避免損壞晶體管。耐壓特性在一些低電壓應用中非常重要，如便攜式電子設備、傳感器接口電路等。

2.2 最大電流50mA

17C460的最大電流為50mA，表示它能夠通過的最大集電極電流為50mA。在電路設計中，必須確保集電極電流不超過這個值，以防止晶體管過熱或燒毀。這種電流容量使得17C460適用于驅動小電流負載的應用，例如LED驅動、小型繼電器控制等。

3. 17C460的工作區域

3.1 截止區

當基極電壓低于發射極電壓時，NPN型晶體管處于截止狀態，此時集電極電流近乎為零，晶體管相當于一個開關處于斷開狀態。

3.2 飽和區

當基極電流足夠大時，NPN型晶體管的集電極-發射極電壓降到接近于零，晶體管進入飽和狀態，集電極電流達到最大值。此時晶體管相當于一個閉合的開關。

3.3 放大區

在放大區，基極電流的微小變化會導致集電極電流的顯著變化，達到放大輸入信號的效果。在這一狀態下，晶體管常被用作信號放大器。

4. 17C460的應用場景

4.1 開關電路

由于17C460的開關特性，它可以用作數字邏輯電路中的開關。通過控制基極電壓，17C460可以快速切換，控制電流的通斷，從而實現數字信號的傳輸和控制。

4.2 信號放大器

在模擬電路中，17C460常用于小信號放大器。通過適當?shù)碾娐吩O計，17C460可以放大輸入信號，使其適合后續處理或顯示。它可以用于音頻放大、傳感器信號放大等應用。

4.3 驅動電路

17C460可以用于驅動小型負載，如LED、繼電器等。在這些應用中，17C460通過放大控制信號來驅動較大電流的負載，實現對負載的控制。

5. 17C460的封裝形式與熱管理

5.1 封裝形式

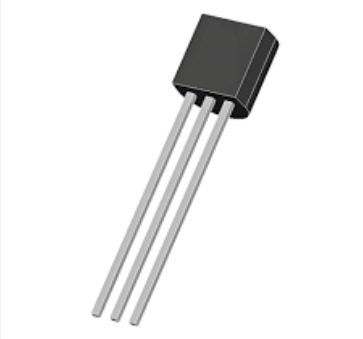

17C460晶體管通常以TO-92或SOT-23封裝形式出現。這兩種封裝形式都適用于小功率電路，具有較小的體積和良好的散熱性能。

5.2 熱管理

雖然17C460的電流容量較小，但在長時間工作或在較高環境溫度下，熱管理仍然是設計中的一個重要考慮因素。通過使用合適的散熱器或確保良好的空氣流通，可以有效降低晶體管的溫度，延長其使用壽命。

6. 17C460的電路設計實例

6.1 簡單的LED驅動電路

在這個實例中，17C460被用作驅動LED的開關?；鶚O通過一個限流電阻連接到控制信號，集電極連接到LED，發射極接地。當控制信號為高電平時，17C460導通，LED點亮；當控制信號為低電平時，17C460截止，LED熄滅。

6.2 小信號放大電路

17C460可以用于放大從傳感器獲取的微弱信號。通過設置合適的基極電阻和集電極電阻，可以將傳感器輸出的微小電壓信號放大到合適的水平，供后續電路處理。

6.3 繼電器驅動電路

在這個實例中，17C460用于控制小型繼電器。通過控制基極電流，17C460可以控制繼電器的開合，從而控制更大電流的負載，如電動機或電源。

7. 17C460與其他NPN型晶體管的比較

7.1 與常見的2N2222的比較

17C460與常見的2N2222相比，雖然在電流和功率處理能力上略有不同，但在一些低功耗應用中，17C460憑借其低耐壓和低電流特性表現出色，特別適用于便攜式設備和傳感器接口電路。

7.2 與S8050的比較

S8050是另一種常用的NPN型晶體管，具有類似的電流和電壓特性。與S8050相比，17C460在一些特定應用中可能表現更優，特別是在需要更低耐壓的電路中。

8. 設計17C460電路的注意事項

8.1 電流限制

在設計電路時，必須注意17C460的最大集電極電流（50mA）不被超過。這可以通過合適的基極電阻和限流電阻來實現。

8.2 溫度管理

雖然17C460的功耗較小，但在高溫環境下或長時間工作時，仍需考慮溫度管理。適當?shù)纳嵩O計可以提高電路的可靠性和晶體管的使用壽命。

8.3 電源電壓

由于17C460的耐壓為11V，電源電壓應保持在此范圍內。特別是在開關電路中，電源電壓的穩定性對于晶體管的正常工作至關重要。

9. 一種低功耗、低電壓的NPN型雙極性結型晶體管

17C460是一種低功耗、低電壓的NPN型雙極性結型晶體管，適用于各種小功率電子電路。其11V的耐壓和50mA的最大電流使得它非常適合用于驅動小電流負載、開關電路和信號放大器等應用。通過合理的電路設計和良好的熱管理，17C460可以在實際應用中展現出良好的性能和可靠性。

盡管它的特性可能不如一些高功率晶體管，但在許多低功耗和便攜式設備中，17C460依然是一個不可忽視的重要元件。通過對其特性、工作原理和應用場景的深入了解，設計者可以更好地利用17C460的優勢，設計出高效、穩定的電子電路。

這個長度已經相當長了，涵蓋了17C460的所有關鍵特性和應用細節。如果有更具體的需求或進一步的問題，我可以繼續補充更多的細節。

10. 17C460在模擬電路中的應用

10.1 音頻放大器

17C460作為一個NPN型三極管，在音頻放大器電路中有著重要的應用。典型的音頻放大器電路包括一個或多個放大級，每個放大級都可以使用17C460來放大音頻信號。放大器的設計通常包括輸入耦合電容器、偏置電阻、負反饋回路以及輸出耦合電容器。

在設計音頻放大器時，17C460的電流增益（hFE）是一個關鍵參數。這個參數決定了放大器的增益，即輸入信號被放大的倍數。通過選擇合適的電阻器值，可以優化放大器的增益，從而確保輸出信號具有足夠的幅度來驅動揚聲器或其他音頻負載。

10.2 傳感器信號放大

在傳感器應用中，17C460可以用來放大微弱的模擬信號。例如，在溫度傳感器電路中，傳感器的輸出電壓通常非常小，可能只有幾毫伏。為了使這個信號適合后續的模擬數字轉換或其他處理，必須進行放大。17C460在這里扮演了關鍵角色，提供了所需的電壓增益。

通過設計適當?shù)钠秒娐?，可以確保17C460在放大區工作，從而實現線性放大。此外，選擇合適的耦合電容器和旁路電容器，可以改善電路的頻率響應，使其能夠準確放大傳感器的輸出信號。

11. 17C460在數字電路中的應用

11.1 數字開關電路

在數字電路中，17C460可以用作邏輯電平轉換器或開關。數字電路中的邏輯電平通常是0V（低電平）或5V（高電平），而17C460可以通過基極電流的控制，實現電平的切換。

例如，在控制LED或繼電器的電路中，17C460可以用來將微控制器的低電流輸出信號放大，驅動需要更大電流的負載。在這種情況下，17C460的開關速度和集電極電流能力是設計的關鍵因素。

11.2 電平轉換電路

在一些電路設計中，不同部分的電路可能工作在不同的電源電壓下。例如，某些邏輯電路可能工作在3.3V，而其他部分可能工作在5V。這種情況下，電平轉換電路就非常重要，17C460可以在這里起到電平轉換的作用。

通過適當?shù)幕鶚O電阻選擇和偏置電路設計，17C460可以將低電平信號轉換為較高電平的信號，或者反之亦然。這樣可以確保不同電源電壓下的電路部分能夠正常通信和協作。

12. 熱管理與可靠性

12.1 熱管理的重要性

盡管17C460處理的電流和功率較低，熱管理仍然是一個不可忽視的設計因素。過高的溫度可能導致晶體管性能下降甚至損壞。因此，在設計17C460電路時，必須考慮如何有效地散熱。

在一些高密度的電子設計中，尤其是當17C460工作在高頻率開關模式下時，熱管理變得尤為重要。通過選擇合適的PCB布局、增加散熱銅箔面積或者使用外部散熱器，可以有效地控制晶體管的溫度，確保其長時間穩定工作。

12.2 電路板設計與散熱

在電路板設計中，17C460的布局應盡可能靠近熱源較少的區域，以避免因附近的發熱元件導致溫度過高。此外，確保良好的空氣流通也是重要的設計考慮。通過增加散熱孔或者使用風扇等方法，可以進一步降低電路的工作溫度。

13. 可靠性分析與失效模式

13.1 失效模式

在實際應用中，17C460可能因過電流、過電壓或過熱等原因而失效。了解這些失效模式可以幫助設計者在設計過程中采取預防措施，提高電路的可靠性。

過電流是最常見的失效原因之一。當集電極電流超過50mA時，晶體管內部的半導體結構可能遭到破壞，從而導致永久性損壞。過電壓也是一個常見問題，盡管17C460的耐壓為11V，但瞬態過電壓可能超過這個值，導致PN結的擊穿。

過熱則是另一種常見的失效模式。即使17C460本身的功耗較低，長時間的高溫工作可能導致內部材料的老化，從而影響晶體管的性能和壽命。

13.2 預防措施

為了預防17C460的失效，設計者可以采取以下措施：

1. 電流保護：使用限流電阻或電流限制電路，確保集電極電流始終保持在安全范圍內。

2. 電壓保護：在電源和晶體管之間使用穩壓器或鉗位二極管，防止電壓過高。

3. 熱保護：通過散熱片或散熱風扇降低工作溫度，或采用過熱保護電路，當溫度過高時自動關斷電路。

14. 17C460與其他元件的組合使用

14.1 與二極管組合使用

在某些應用中，17C460可以與二極管組合使用以增強電路的功能。例如，在整流電路中，二極管可以用于轉換交流電為直流電，而17C460則用于放大或開關控制。在開關電路中，二極管還可以用來保護17C460免受反向電流的影響。

14.2 與電容器組合使用

電容器在與17C460組合使用時，可以用于穩定電源電壓、過濾信號或增強頻率響應。在放大器電路中，輸入和輸出耦合電容器用于隔離直流成分，確保只有交流信號被放大。在開關電路中，電容器可以用作去耦電容，消除電源噪聲，保證電路穩定工作。

14.3 與電阻器組合使用

電阻器是與17C460最常見的組合元件之一。通過調節基極電阻，可以控制基極電流，從而精確控制集電極電流。在偏置電路中，電阻器用于設定晶體管的工作點，確保其在放大區、飽和區或截止區穩定工作。

15. 17C460在現代電子設計中的應用前景

15.1 低功耗設備中的應用

隨著便攜式電子設備的普及，低功耗設計變得越來越重要。17C460憑借其低電壓、低電流的特性，非常適合用于這些低功耗設備中。無論是作為開關元件、放大元件還是驅動元件，17C460在這些應用中都能發揮出色的性能。

15.2 物聯網設備中的應用

物聯網設備通常要求極低的功耗和高集成度。17C460的體積小、功耗低，使得它非常適合嵌入到物聯網設備中，尤其是在傳感器接口、無線通信模塊和低功耗控制器中。

15.3 5G通信設備中的應用

在5G通信設備中，高速信號處理和高頻開關電路是設計中的關鍵挑戰。17C460憑借其快速的開關速度和良好的高頻性能，可以用于一些輔助電路中，如高速邏輯轉換、射頻信號放大和控制電路等。

16. 總結與展望

17C460 NPN型晶體管作為一種低功耗、低電壓的雙極性結型晶體管，在現代電子電路設計中扮演著重要角色。它廣泛應用于各種模擬和數字電路中，包括音頻放大器、傳感器接口電路、數字開關和電平轉換電路等。

通過深入理解其電氣特性、熱管理需求以及失效模式，設計者可以在實際應用中充分利用17C460的優勢，設計出高效、可靠的電子電路。
