電容測試方法詳解

電容是電子電路中非常重要的元件之一，其主要功能是儲存電荷、濾波、去耦等。在電子設計和維修中，準確測試電容的參數對于確保電路的正常工作至關重要。本文將詳細介紹幾種常用的電容測試方法，包括基礎測試、使用萬用表、LCR表、示波器等設備的測試方法，以及測試時應注意的問題。

一、電容的基本知識

電容是指電容器的電荷儲存能力，其單位為法拉（Farad，F）。電容器由兩片導體和一層絕緣介質構成，電容值的大小決定了它能儲存多少電荷。電容的基本公式為：

$C = frac{Q}{V}$C=VQ

其中，$C$C 是電容值，$Q$Q 是儲存的電荷量，$V$V 是電容兩端的電壓。

電容器的類型有很多，例如電解電容、陶瓷電容、薄膜電容等，不同類型的電容器在測試時需要不同的處理方法。

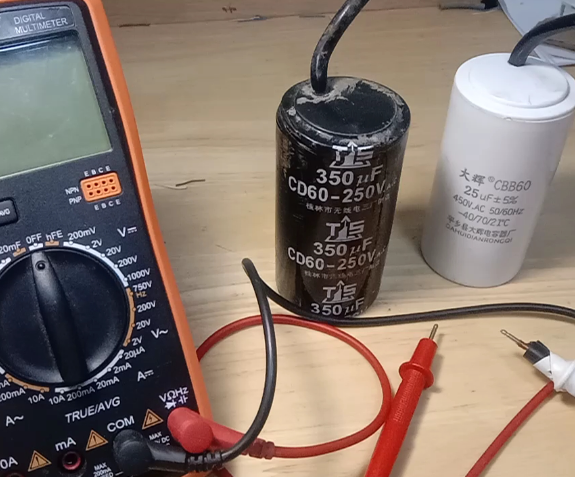

二、使用萬用表測試電容

1. 選擇合適的萬用表： 萬用表是一種多功能的測量工具，現代萬用表通常具備電容測量功能。在選擇萬用表時，應確保其具備測量電容的功能，并且量程適合待測電容的范圍。

2. 準備測試： 在進行電容測試前，首先應確保電容器已經從電路板上斷開。如果電容器在電路中，其儲存的電荷可能會影響測試結果。

3. 測試步驟：

• 設置萬用表：將萬用表旋鈕調至電容測量檔位。如果萬用表有多個電容檔位，則選擇適當的量程。

• 連接測試線：將萬用表的測試探頭連接到電容器的引腳上。注意，電容器的極性（特別是電解電容）在測試過程中要保持一致。

• 讀取結果：觀察萬用表上的讀數，并與電容器標稱值進行比較。如果讀數與標稱值相差較大，則可能電容器已老化或損壞。

三、使用LCR表測試電容

1. 了解LCR表的功能： LCR表是一種專業的電容、電感、電阻測量儀器，能夠提供更加準確的電容測試結果，并且能夠測量電容的ESR（等效串聯電阻）。

2. 準備測試： 在測試前，確保LCR表已經進行過校準，并且電容器已經從電路板上斷開。

3. 測試步驟：

• 設置LCR表：選擇電容測量模式。LCR表通常具有不同的頻率設置，選擇合適的頻率可以提高測量準確性。

• 連接測試探頭：將測試探頭連接到電容器的引腳上，確保連接良好。

• 讀取結果：LCR表會顯示電容值和其他參數，如ESR。記錄這些數據，并與電容器的標稱值進行比較。

四、使用示波器測試電容

1. 示波器原理： 示波器可以用來觀察電容器在電路中的動態響應，通過觀察其充放電過程來判斷電容器的狀態。

2. 準備測試：

• 斷電處理：確保測試電容的電路已經斷電，以避免對示波器造成損壞。

• 設置示波器：將示波器調至適當的時間基準和電壓范圍。

3. 測試步驟：

• 連接探頭：將示波器探頭連接到電容器的兩端。

• 觀察波形：觀察電容器的充放電波形。如果電容器工作正常，其充電曲線應呈指數增長，而放電曲線應呈指數衰減。如果觀察到異常波形，則可能電容器存在問題。

• 分析結果：通過示波器顯示的波形，判斷電容器的性能狀態。

五、電容測試中的常見問題及注意事項

1. 電容器的極性： 對于電解電容等有極性的電容器，測試時必須注意極性。如果極性接錯，會導致測試結果不準確，甚至損壞電容器。

2. 電容器的老化： 電容器在長時間使用后會發生老化，其電容值會降低，ESR會增大。測試時應特別注意這些變化。

3. 溫度和環境影響： 測試環境的溫度和濕度可能會影響測試結果。在進行高精度測試時，最好在穩定的環境下進行。

4. 測量設備的校準： 測量設備的精度直接影響測試結果。在測試前，確保設備已經進行過校準。

六、電容測試的高級方法

1. 使用LCR表進行高頻測試： LCR表不僅可以在低頻下測量電容，也可以在高頻下進行測試。高頻測試可以更準確地模擬實際工作條件，尤其是在高頻應用中（如射頻電路）。在進行高頻測試時，需要選擇合適的頻率設置，并確保測試設備的頻率響應范圍適應被測電容器的特性。

2. 電容ESR（等效串聯電阻）測量： ESR是衡量電容器內阻的一個重要指標，特別是在電解電容中較為關鍵。高ESR值可能導致電容器的性能下降，影響電路的正常工作。使用LCR表或專門的ESR測量儀可以精確測量電容的ESR值，幫助判斷電容器的健康狀態。

3. 電容的漏電流測試： 漏電流測試可以揭示電容器的絕緣性能。較高的漏電流通常表示電容器的絕緣材料劣化。使用高電壓絕緣測試儀（如絕緣電阻測試儀）可以測量電容器的漏電流，從而評估其絕緣質量。

4. 溫度特性測試： 電容器的電容值會隨著溫度的變化而變化。通過在不同溫度下測試電容器，可以獲取其溫度系數數據，幫助選擇適合的電容器用于特定的溫度條件。通常需要在溫度試驗箱中進行此測試，以控制和穩定測試環境。

5. 電容器的振蕩頻率測試： 某些電容器（如諧振電容）在特定頻率下工作，振蕩頻率測試可以幫助驗證電容器是否符合規格要求。使用頻率計或示波器可以測量電容器的工作頻率，從而判斷其性能。

七、電容測試中的常見問題及處理方法

1. 電容器充電后的不穩定性： 如果電容器在測試中表現出充電后的電壓不穩定，可能是由于電容器內部存在不良的電介質或短路。此時需要檢查電容器的生產批次，或者更換新的電容器進行驗證。

2. 測試結果與標稱值不符： 測試結果偏離電容器標稱值的原因可能包括電容器老化、溫度影響或設備誤差。應先檢查設備是否校準正確，然后排查其他可能因素。如果測試結果依然異常，建議更換電容器進行驗證。

3. 測量設備的干擾： 在高精度測試中，測量設備的干擾可能影響測試結果。使用屏蔽電纜和接地技術可以減小環境干擾對測試的影響。同時，定期對設備進行維護和校準，以確保其測量精度。

4. 電容器的自放電現象： 電容器在測試過程中可能會發生自放電現象，特別是高電容值的電容器。為了減少自放電影響，可以在測量前對電容器進行適當的預充電。

八、電容器的實際應用和維護

1. 在設計電路時的電容選擇： 在設計電路時，選擇合適的電容器是確保電路穩定性的關鍵。需要根據電路的工作頻率、工作電壓和環境溫度等參數選擇合適的電容器類型和規格。同時，考慮電容器的容差和ESR值，以滿足電路設計要求。

2. 電容器的維護和更換： 電容器在長期使用過程中可能會老化、失效，因此定期檢查電容器的狀態至關重要。特別是在高溫、高濕度環境下工作或在電力電子設備中使用時，應定期進行檢查和更換，以防止電容器故障導致電路故障。

3. 電子設備中的電容器常見故障： 在電子設備中，電容器的常見故障包括漏液、電容值下降、ESR增大等。這些故障可能導致設備性能下降或徹底失效。及時的故障排查和維護可以提高設備的可靠性和壽命。

4. 電容器在新能源和高科技領域的應用： 在新能源（如電動車電池管理系統、太陽能發電系統）和高科技領域（如高頻通信系統、射頻電路）中，電容器的性能要求越來越高。精確的電容測試和選型是確保這些系統穩定運行的基礎。

九、總結與展望

電容測試是電子設計和維護中的一項重要工作，涵蓋了從基本測量到高級分析的多個方面。了解各種測試方法的優缺點，并掌握適當的測試技巧，可以提高電容測試的準確性和效率。隨著科技的進步，電容器的應用領域和測試技術也在不斷發展。在未來，新的測試技術和工具將為電容測試帶來更多可能性，使得電容測試變得更加精準和高效。

通過對電容器的深入了解和測試，我們能夠更好地設計和維護電子系統，提升電子設備的性能和可靠性。希望本文能為從事電子工程、維修和設計的人員提供有價值的參考。
