1、濾波器的作用是什么

濾波器的作用主要用于濾除干擾信號。

工程上根據輸出端口對信號頻率范圍的要求，設計專門的網絡，置于輸入—輸出端口之間，使輸出端口所需要的頻率分量能夠順利通過，而抑制或削弱不需要的頻率分量，這種具有選頻功能的中間網絡，工程上稱為濾波器。濾波器的作用：

1、將有用的信號與噪聲分離，提高信號的抗干擾性及信噪比。

2、濾掉不感興趣的頻率成分，提高分析精度。

3、從復雜頻率成分中分離出單一的頻率分量。

濾波器的分類：

濾濾波器按濾波特性可分為低通、高通、帶通和帶阻四類：

低通濾波器，指低頻信號能通過而高頻信號不能通過的濾波器；

高通濾波器，指高頻信號能通過而低頻信號不能通過的濾波器；

帶通濾波器，指在某一個頻率范圍內的信號能通過，而在此之外的信號均不能通過的濾波器；

帶阻濾波器，指在某一個頻率范圍內的信號不能通過，而在此之外的信號均能通過的濾波器。

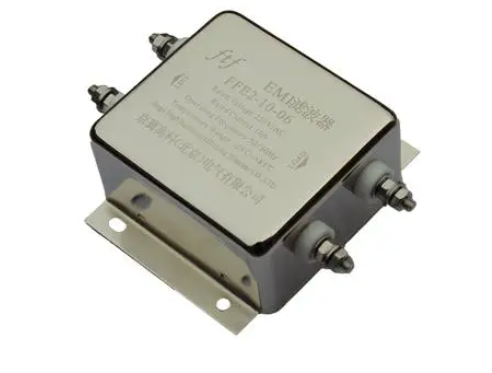

2、電源濾波器的主要功能和作用

電源濾波器的主要功能是通過在電源線中接入電源濾波器，得到一個特定頻率的電源信號，或消除一個特定頻率后的電源信號。

電源濾波器的作用就是抑制電磁噪聲。電源濾波器要抑制的噪聲可分為以下的二種：共模：在二條（或多條）電源線都相同的噪聲，可視為電源線對地的噪聲。差模：電源線和電源線之間的噪聲。同一個電源濾波器對于共模噪聲及差模噪聲的抑制能力會有所不同，一般會用頻率對應抑制量（以分貝表示）的頻譜來說明。

3、電路里濾波器的作用是什么？

濾波器的作用是對電源線中特定頻率的頻點或該頻點以外的頻率進行有效濾除，得到一個特定頻率的電源信號，或消除一個特定頻率后的電源信號。

利用電源濾波器的這個特性，可以將通過電源濾波器后的一個方波群或復合噪波，變成一個特定頻率的正弦波。

大功率電源的濾波器如Satons、UBS、變頻器等將會產生大量諧波電流，這類濾波器需采用有源電力濾波器APF。APF可對2~50次諧波電流進行濾除。

電源濾波器不能存在電磁耦合路徑：

①電源輸入線過長；

②電源濾波器的輸入線和輸出線靠的過近。

此兩種都是不正確的安裝方式，問題的本質在于，濾波器的輸入端電線和它的輸出端電線之間存在有明顯的電磁耦合路徑。

這樣一來，存在于濾波器某一端的EMI信號會逃脫濾波器對它的抑制，不經過濾波器的衰減而直接耦合到濾波器的另一端去。因此濾波器輸入與輸出先需有效分開。

另外，如上述兩種把電源濾波器都是安裝在設備屏蔽的內部，設備內部電路及元件上的EMI 信號會因輻射在濾波器的（電源）端引線上生成EMI 信號而直接耦合到設備外面去，使設備屏蔽喪失對內部元件和電路產生的EMI 輻射的抑制。

當然，如果濾波器（電源）上存在有EMI 信號，也會因輻射而耦合到設備內部的元件和電路上，從而破壞濾波器和屏蔽對EMI 信號的抑制作用。所以起不到效果。

來源：百度百科-濾波器

4、高通濾波器的作用是什么？

高通濾波器HPF，是“High Pass Filter”的縮寫，意為“高通濾波器”。作用是讓高頻信號通過，阻止低頻信號通過。

高通濾波器，又稱低截止濾波器、低阻濾波器，允許高于某一截頻的頻率通過，而大大衰減較低頻率的一種濾波器。它去掉了信號中不必要的低頻成分或者說去掉了低頻干擾，而對該頻率以下的信號分量大大抑制的電容、電感與電阻等器件的組合裝置。其特性在時域及頻域中可分別用沖激響應及頻率響應描述。

后者是用以頻率為自變量的函數表示，一般情況下它是一個以復變量jω為自變量的的復變函數，以H（jω）表示。它的模H（ω）和幅角φ（ω）為角頻率ω的函數，分別稱為系統的“幅頻響應”和“相頻響應”，它分別代表激勵源中不同頻率的信號成分通過該系統時所遇到的幅度變化和相位變化。

調音臺其它功能分區——

1、啞音（MUTE）和獨奏（SOLO）監聽按鈕

有些臺子在音量推子和聲像旋鈕之間還設計了兩個按鈕，即啞音（MUTE）和獨奏（SOLO）監聽按鈕。啞音按鈕可以不用動音量推子，就將混音總線中該通道的信號關閉。當該通道的輸出音量已經被精確調整好、而不想再去碰它時，這個功能顯然是很有用的。

2、輔助發送（SEND，也稱效果發送）鈕

一般調音臺每個通道都設計了2~6個輔助發送鈕。這些旋鈕可以控制該通道信號發送給各輔助輸出口（AuxSEND）的信號量，幾個通道的信號可以通過輔助旋鈕同時輔出到一個輔助口。

當輔助輸出口連接了效果器后，則由輔助口輸出的信號通過效果器處理后，由效果器的輸出口返回至調音臺的輔助返回輸入口（AuxRETURN），然后同總線信號進行混合。

3、增益鈕

和輸入口緊連的通常是一個調節旋鈕，我們稱之為增益鈕，是用來調整信號輸入量的，即當信號太強時對其削減，太弱時則對其提升。增益旋鈕是作為聲音輸入調音臺的第一個關口，調整適當，即可保證調音臺下一級的處理電路能接收到充分且“干凈”的信號。

4、斷點插入口（INSERT）

有的調音臺其各通道除了具有上述所講的輸入口外，還有一個斷點插入口（INSERT）,用于連接l/4英寸的立體聲插頭。當該口沒有插頭接入時，該通道信號按上述流程經調音臺各部分進行處理；當有插頭接入時，該通道的輸入信號被斷開，由插頭的Tip部分發送給外部效果器，經處理后的信號由Ring部分返回至該通道，然后再進行增益、均衡、聲像、音量等調節最后輸出至調音臺的立體聲總線。

5、濾波電路的作用是

濾波電路的作用：對特定頻率的頻點或該頻點以外的頻率進行有效濾除，得到所需要的有效信號。

濾波電路常用于濾去整流輸出電壓中的紋波，一般由電抗元件組成，如在負載電阻兩端并聯電容器C，或與負載串聯電感器L，以及由電容，電感組成而成的各種復式濾波電路。濾波是信號處理中的一個重要概念。濾波分經典濾波和現代濾波。經典濾波的概念，是根據傅里葉分析和變換提出的一個工程概念。

根據高等數學理論，任何一個滿足一定條件的信號，都可以被看成是由無限個正弦波疊加而成。換句話說，就是工程信號是不同頻率的正弦波線性疊加而成的，組成信號的不同頻率的正弦波叫做信號的頻率成分或叫做諧波成分。只允許一定頻率范圍內的信號成分正常通過，而阻止另一部分頻率成分通過的電路，叫做經典濾波器或濾波電路。

工作原理：

當流過電感的電流變化時，電感線圈中產生的感應電動勢將阻止電流的變化。當通過電感線圈的電流增大時，電感線圈產生的自感電動勢與電流方向相反，阻止電流的增加，同時將一部分電能轉化成磁場能存儲于電感之中；當通過電感線圈的電流減小時，自感電動勢與電流方向相同，阻止電流的減小，同時釋放出存儲的能量，以補償電流的減小。

因此經電感濾波后，不但負載電流及電壓的脈動減小，波形變得平滑，而且整流二極管的導通角增大。在電感線圈不變的情況下，負載電阻愈小，輸出電壓的交流分量愈小。只有在RL>>ωL時才能獲得較好的濾波效果。L愈大，濾波效果愈好。
