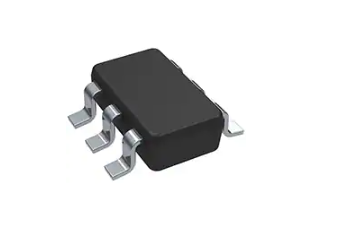

德州儀器公司的TMAG5273是一款低功耗線性3D霍爾效應傳感器，專為廣泛的工業和個人電子應用而設計。該裝置集成了X、Y、Z軸三個獨立霍爾效應傳感器。精密模擬信號鏈和集成的12位ADC將測量的模擬磁場值數字化。I(2)C接口支持多個工作V(CC)范圍，同時確保與低壓微控制器的無縫數據通信。該設備具有集成的溫度傳感器，可用于多個系統功能，如熱預算檢查或給定磁場的溫度補償計算。

　　TMAG5273可以通過I(2)C接口進行配置，以實現磁軸和溫度測量的組合。該設備可以配置為各種電源選項(包括喚醒和睡眠模式)，允許設計師根據他們的系統級需求優化系統功耗。有多種傳感器轉換方案和I(2)C讀幀，有助于優化吞吐量和準確性。專用的INT引腳可以在低功耗喚醒和睡眠模式下充當系統中斷，并可由MCU用于觸發新的傳感器轉換。

　　綜合角度計算引擎(CORDIC)為軸上和軸外角度測量拓撲提供完整的360°角位置信息。角度計算使用兩個用戶選擇的磁軸進行。該裝置具有磁增益和偏移校正功能，以減輕系統機械誤差源的影響。TMAG5273提供了四種不同的工廠編程I(2)C地址。通過修改用戶可配置的I(2)C地址寄存器，設備支持額外的I(2)C地址。該部件可以配置為在系統校準過程中選擇兩個磁場范圍中的一個，適合磁鐵強度和組件位置。該設備可在-40°C至+125°C的廣泛環境溫度范圍內持續工作。

　　特性

　　可配置的權力模式:

　　有源模式電流:2.3 mA

　　喚醒和睡眠模式電流:1 μ A

　　睡眠模式電流:5na

　　可選擇的線性磁范圍在X, Y，或z軸:

　　TMAG5273x1:±40 mT，±80 mT

　　TMAG5273x2:±133 mT，±266 mT

　　中斷信號從用戶定義的磁和溫度閾值交叉

　　靈敏度漂移:5%(典型值)

　　綜合角度CORDIC計算與增益和偏移調整

　　單軸轉換速率:20 kSPS

　　可配置平均高達32倍的降噪

　　轉換觸發器由I(2)C或?qū)Ｓ玫腎NT引腳

　　優化I(2)C接口與循環冗余校驗(CRC):

　　I(2)C時鐘速度:1 MHz(最大)

　　特殊的I(2)C幀讀取以提高吞吐量

　　工廠編程和用戶可配置的I(2)C地址

　　集成溫度補償多種磁鐵類型

　　內置溫度傳感器

　　電源電壓范圍V(CC): 1.7 V ~ 3.6 V

　　工作溫度范圍:-40℃~ +125℃

　　應用程序

　　用電計量裝置

　　電子智能鎖

　　智能恒溫器

　　操縱桿和游戲控制器

　　無人機載荷控制

　　門窗傳感器

　　磁接近傳感器

　　移動機器人電機控制

　　電動自行車
