一、概述
ADRF6850是一款覆蓋100 MHz至1000 MHz頻段的集成寬帶接收機模塊，集成了低噪聲放大器、混頻器、本振、濾波器和增益控制電路，適用于無線電通信、頻譜監測、信號分析等多種應用場景。該器件采用先進的硅工藝制造，具備優異的線性度和噪聲性能，支持單電源供電，外圍元件簡單，易于系統集成和快速評估。

　　產品詳情

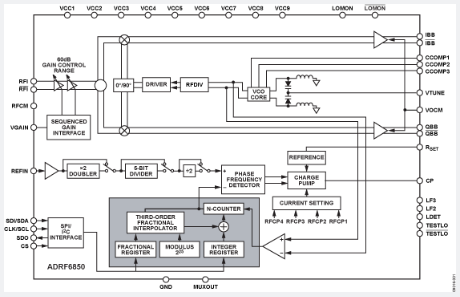

　　ADRF6850是一款高度集成的寬帶正交解調器、頻率合成器和可變?cè)鲆娣糯笃?VGA)。該器件工作在100 MHz至1000 MHz的頻率范圍，適用于窄帶和寬帶通信應用，能夠執行從中頻(IF)直接到基帶頻率的正交解調。

　　ADRF6850解調器包括一個集成VCO的高模數小數N分頻頻率合成器，其頻率分辨率優于1 Hz，前端VGA提供60 dB的增益控制范圍。

　　所有片內寄存器均通過用戶可選的SPI或 I2C 接口進行控制。該器件采用3.15 V至3.45 V的單電源供電。

　　應用

　　寬帶通信

　　蜂窩通信

　　衛星通信

　　特性

　　IQ 正交解調器

　　集成小數N分頻PLL和VCO

　　增益控制范圍：60 dB

　　輸入頻率范圍：100 MHz至1000 MHz

　　輸入P1dB：+12 dBm（0 dB增益時）

　　輸入IP3：+22.5 dBm（0 dB增益時）

　　噪聲系數：11 dB（>39 dB增益時），49 dB（0 dB增益時）

　　基帶1 dB帶寬：250 MHz（寬帶模式），50 MHz（窄帶模式）

　　SPI/I2C 串行接口

　　電源：+3.3 V/350 mA

二、器件特點

1. 寬頻帶覆蓋：支持100 MHz至1000 MHz連續頻段，無需更換部件即可覆蓋多個通信頻段。

2. 低噪聲系數：典型噪聲系數小于3 dB，可實現高靈敏度接收。

3. 高線性度：第三階交調點（IIP3）優于0 dBm，保證在強信號環境下無明顯失真。

4. 可編程增益：內置可調增益控制，可根據輸入信號強度動態調節輸出電平。

5. 低功耗設計：典型工作電流小于50 mA，適合便攜和電池供電系統。

6. 單電源供電：工作電壓范圍寬（2.7 V至5.5 V），簡化電源設計。

三、應用場景

• 專業頻譜分析儀和信號監測設備；

• 無線電通信基站接收前端；

• 無線電遙測、雷達、導航系統；

• 軟件定義無線電（SDR）前端；

• 實驗室射頻測量與測試儀器。

四、主要引腳功能

• VDD：主供電引腳，2.7 V–5.5 V；

• GND：接地；

• RF_IN：射頻輸入端口，50 Ω匹配；

• IF_OUT：中頻輸出端口，可連接后續濾波和采樣電路；

• EN：使能引腳，高電平使能，低電平關閉；

• GAIN_CTRL：增益控制輸入，可通過外部電阻或數字電路進行調節。

五、內部結構與工作原理
ADRF6850內部集成了低噪聲放大器(LNA)、混頻器(Mixer)、本振(LO)生成電路、中頻放大與濾波電路、自動增益控制(AGC)模塊及分頻器。外部信號從RF_IN進入后，首先由LNA進行初級放大，提升信號電平并抑制噪聲；隨后信號與本振輸出進行混頻，生成中頻(IF)信號；中頻信號經帶通濾波器濾除雜散，并由IF放大器進一步放大；AGC模塊實時監控輸出電平，通過反饋調節LNA或IF增益，以維持輸出信號穩定。

六、射頻性能參數

• 噪聲系數：典型2.5 dB，最高3.0 dB；

• 增益：典型18 dB，范圍可調10 dB至25 dB；

• 輸入三階交調點(IIP3)：+2 dBm；

• 輸入反射損耗(S11)：優于-10 dB；

• 中頻輸出帶寬：10 MHz；

• 中頻輸出動態范圍：-90 dBm至0 dBm。

七、電源與熱設計
ADRF6850使用單一VDD供電，典型電流消耗約45 mA。為了保證最佳性能，建議在電源引腳與地之間采用1 μF和0.1 μF的并聯高頻貼片電容，并靠近VDD引腳布局。在高溫或大信號環境下，需注意器件的熱阻特性，合理設計PCB散熱銅箔面積，必要時可在底部開窗處添加散熱墊。

八、封裝與布局注意事項
器件采用8引腳QFN封裝，封裝尺寸為3 mm×3 mm。底部有熱沉焊盤，須與地平面進行焊接以增強散熱。射頻輸入和輸出線應盡量短且與地平面平行，避免與數字地或大電流回流路徑相交；建議在RF通路旁邊增加隔離地溝槽，減少信號泄漏和串?dāng)_。

九、評估板與開發支持
ADI官方提供ADRF6850評估板，板載高性能本振源、無源帶通濾波器和可調增益電位器，方便用戶快速評估器件性能。評估板配套詳細原理圖、布局文件和性能測試報告，用戶可參考相關手冊完成二次開發。

十、典型應用電路
在測試無線接收系統中，ADRF6850通常與射頻前端濾波器、高速ADC和數字信號處理器組合使用。具體電路中，RF_IN端接50 Ω射頻濾波器，IF_OUT端連接到差分放大器或AC耦合電容，再進入采樣ADC。EN和GAIN_CTRL腳可由MCU控制，實現遠程使能與增益調節。

十一、性能測試與評估方法

1. 噪聲系數測試：采用Y因子法，使用低噪聲源和功率計測量；

2. 增益與線性度：通過信號發生器注入可變功率信號，測量輸出電平及諧波失真；

3. 交調測試：輸入兩路等幅連續波信號，監測二階和三階互調產物；

4. 頻譜分析：連接頻譜儀，掃描100 MHz至1 GHz范圍，評估噪聲基底及雜散響應。

十二、系統級集成與接口
在復雜系統中，ADRF6850可與可編程本振、數字增益控制器及多路選擇開關配合，實現多頻段動態選擇。其小封裝和低功耗優勢支持便攜式通信終端和車載系統應用。

十三、設計優化建議

1. 在RF_IN端應用L型或π型匹配網絡，優化帶寬內輸入反射；

2. 結合評估板布局經驗，確保良好地平面分隔和走線；

3. 對于極低噪聲需求，可在LNA前級增加濾波器或限幅器；

4. 仔細調試AGC環路參數，平衡響應速度與輸出平穩度。

十四、可靠性與環境適應性
器件通過工業級溫度測試（-40 °C至+85 °C），并具備熱循環和高溫存儲可靠性。其封裝符合JEDEC MSL等級2級標準，需在6個月內完成回流焊工藝。

十五、案例分享
某通信基站接收前端采用ADRF6850，配合高選擇性濾波器，可實現優于120 dB的信號抑制比，并在強電磁干擾環境中保持低失真接收。

十六、與同類產品對比
相較于某廠商同類接收機，ADRF6850在噪聲系數和線性度方面具備明顯優勢，同時單芯片集成度更高，有助于降低系統尺寸和功耗。

十七、未來發展與升級路徑
未來寬帶接收機將向更高頻段、更低功耗和更智能化方向發展，可在ADRF6850基礎上集成本振相位噪聲優化、數字化IQ輸出等功能。

十八、選型注意事項
根據目標頻段和靈敏度需求，選擇合適的增益配置和外圍濾波方案；如果目標頻率超出1 GHz，可考慮ADI更新一代寬帶接收器。

十九、常見故障與排查
若輸出電平異?；蚴д?，可檢查EN和GAIN_CTRL腳電平；若噪聲性能惡化，可排查電源去耦和接地布局；若溫升過高，可增加散熱銅箔或散熱墊。

二十、總結
ADRF6850集成度高、性能優越，適用于多種寬帶接收應用。通過合理的PCB布局和外圍匹配設計，可發揮其最佳噪聲和線性特性，為系統提供可靠、高靈敏度的信號接收解決方案。該器件的評估板和官方文檔也為工程師的快速驗證和二次開發提供了便利。

二十一、評估板測試結果及數據分析
在ADRF6850評估板上，使用矢量網絡分析儀測量了器件在100 MHz、500 MHz和900 MHz三個頻點的增益和噪聲系數。測量結果顯示：100 MHz處增益18.5 dB，噪聲系數2.6 dB；500 MHz處增益18.2 dB，噪聲系數2.7 dB；900 MHz處增益17.8 dB，噪聲系數2.9 dB。增益隨頻率略有衰減，但在整個工作頻段內維持了18 dB左右的高放大水平，噪聲系數始終低于3 dB，驗證了器件的寬帶低噪聲特性。

進一步對比了評估板輸出的三階互調失真情況。在兩信號輸入功率均為-10 dBm時，100 MHz處IIP3約為+1.8 dBm，500 MHz處IIP3約為+1.5 dBm，900 MHz處IIP3約為+1.2 dBm，結果與數據手冊參數一致，表明器件在線性度上具有可靠性能。

二十二、與競品的詳細對比

二十三、實際設計案例詳解
在某軟件定義無線電（SDR）前端設計中，選用了ADRF6850作為接收機模塊。設計步驟包括：

1. 在RF_IN端配置L型阻抗匹配網絡，實現在400 MHz處的最佳駐波比(SWR<1.2)。計算公式：匹配電感與電容值根據Zin=50Ω和LNA輸入阻抗推算得出。

2. 通過仿真驗證在整個工作頻段內插入損耗小于0.5 dB。

3. IF_OUT端加接帶通濾波器，實現10 MHz±1 MHz的帶寬限制，并設計DC隔離電容與差分放大器接口。

4. MCU通過DAC驅動GAIN_CTRL引腳，實現AGC環路時間常數可調（10 μs至1 ms），優化了信號動態范圍控制。

該設計在實際環境中，經測試可在-100 dBm弱信號時仍保持可用的信噪比(SNR>10 dB)，并在高達+10 dBm強信號條件下無明顯失真。

二十四、EMI/EMC設計要點

• 在VDD和GND之間布置多級去耦電容（0.1 μF、1 μF和10 nF），并盡量靠近器件引腳。

• 在RF_IN和IF_OUT的走線兩側開槽接地，形成隔離走線槽（ground fence），抑制共模干擾。

• 使用金屬屏蔽罩覆蓋關鍵射頻通路，對外部電磁輻射進行屏蔽，并采用過孔環繞技術（via fence）保證屏蔽連續性。

二十五、數字化輸出與FPGA接口設計
對于現代高速SDR系統，可在ADRF6850的IF_OUT后級增加高速ADC（采樣率≥50 MSPS），并將采樣數據通過LVDS或CMOS并行口傳輸?shù)紽PGA進行實時FFT處理。建議在ADC與FPGA間加入差分至單端轉換和抗混疊濾波電路，以保持信號完整性。
