LTC5589 700MHz 至 6GHz 低功率直接正交調制器

一、引言

在現代無線通信領域，正交調制器作為信號處理的關鍵組件，其性能直接影響到整個通信系統的效率和質量。LTC5589作為一款專為低功率無線應用設計的700MHz至6GHz直接正交調制器，憑借其出色的性能和廣泛的應用領域，在無線通信市場中占據了重要地位。本文將詳細介紹LTC5589的技術特點、工作原理、應用場景以及其在無線通信系統中的重要作用。

二、LTC5589概述

LTC5589是凌力爾特公司（現被ADI公司收購）推出的一款高性能低功率直接正交調制器。該器件能夠在700MHz至6GHz的寬頻率范圍內工作，特別適用于電池供電的高性能寬帶發送器。LTC5589以其低功耗、高邊帶抑制、低載波泄漏以及靈活的增益控制等特性，在無線通信領域得到了廣泛應用。

　　產品詳情

　　LTC?5589 是一款專為低功率無線應用而設計的直接轉換 I/Q 調制器，其可在一個 RF 載波上實現差分基帶 I 和 Q 信號的直接調制。通過給 I 和 Q 輸入端施加 90° 相移信號可以實現單邊帶調制或邊帶抑制上變頻。可把 I/Q 基帶輸入端口 AC 或 DC 耦合至一個具有大約 1.4V 共模電壓電平的電源。SPI 接口負責控制電源電流、調制器增益，并提供 I 和 Q 增益及相位失衡的調節以優化 LO 載波饋通和邊帶抑制。可利用正弦波或方波 LO 驅動來驅動 LO 端口。LO 和 RF 端口上的一個固定 LC 網絡可覆蓋 700MHz 至 6GHz 的工作范圍?？蓡?dòng)一個片內溫度計以補償增益-溫度變化。采用一個片內二極管能夠完成更加準確的溫度測量。此外，還可以采用一個連續模擬增益控制 (VCTRL) 引腳來實現快速功率控制。

　　Applications

　　無線傳聲器

　　電池供電型無線電裝置

　　矢量調制器

　　2.45GHz 至 5.8GHz 發送器

　　軟件定義無線電 (SDR)

　　軍用無線電

　　特性

　　頻率范圍：700MHz 至 6GHz

　　低功率：2.7V 至 3.6V 電源；29.5mA

　　低的 LO 載波泄漏：在 1.8GHz 時為 –43dBm

　　邊帶抑制：在 1.8GHz 時為 –50dBc

　　輸出 IP3：在 1.8GHz 時為 19dBm

　　低RF 輸出噪聲層：-157dBm/Hz (在 30MHz 偏移、PRF = 1.8dBm、fRF = 2.17GHz)

　　正弦波或方波 LO 驅動

　　SPI 控制：

　　可調增益： 19dB (1dB 步進)

　　產生的電源電流：9mA 至 39mA

　　I/Q 偏移調節：–64dBm LO 載波泄漏

　　I/Q 增益 / 相位調節：–1dBc 邊帶抑制

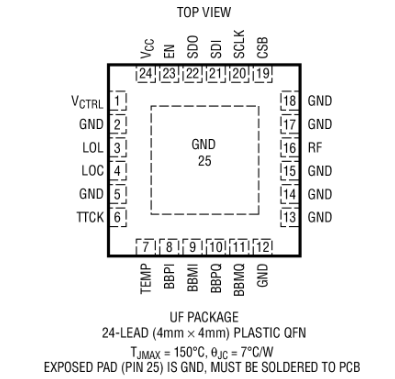

　　24 引腳 4mm x 4mm 塑料 QFN 封裝

三、技術特點

1. 寬頻率范圍

   LTC5589支持700MHz至6GHz的寬頻率范圍，這一特性使其能夠適應多種無線通信標準和應用場景。無論是低頻段的窄帶通信還是高頻段的寬帶通信，LTC5589都能提供穩定可靠的調制性能。

2. 低功耗

   LTC5589采用單一2.7V至3.6V電源供電，僅吸取29.5mA電流，這一功耗水平遠低于其他同類解決方案。低功耗特性使得LTC5589特別適用于電池供電的無線設備，如便攜式無線電裝置、無線麥克風等，有效延長了設備的續航時間。

3. 高邊帶抑制

   在未校準時，LTC5589在1.8GHz時展現了-50dBc的同類最佳邊帶抑制性能。通過SPI總線使用內置微調功能，邊帶抑制可進一步改善至優于-60dBc。高邊帶抑制特性有助于減少信號傳輸過程中的干擾和失真，提高通信質量。

4. 低載波泄漏

   LTC5589在1.8GHz時的載波泄漏典型值為-43dBm，通過SPI總線微調功能，載波泄漏可進一步降低至-60dBm以下。低載波泄漏特性有助于減少無用信號的干擾，提高系統的整體性能。

5. 靈活的增益控制

   LTC5589的增益可通過片內串行端口設定，提供粗增益控制和精細增益控制兩種模式。粗增益控制提供1dB步進，精細增益控制則提供0.1dB的可調范圍?？傇鲆娣秶鸀?19dB至0dB，用戶可以根據具體應用需求靈活調整增益水平。

6. 快速功率控制

   LTC5589還提供了一個連續模擬增益控制（VCTRL）引腳，用于實現快速功率控制。這一特性使得LTC5589能夠快速響應系統功率需求的變化，提高系統的動態性能。

7. 小尺寸封裝

   LTC5589采用4mm x 4mm的塑料QFN封裝，提供了小的解決方案占板面積。這一封裝形式不僅有助于減小設備的體積和重量，還提高了系統的集成度和可靠性。

四、工作原理

LTC5589作為一款直接正交調制器，其工作原理基于正交調制技術。正交調制是一種將基帶信號分解為同相（I）和正交（Q）兩個分量，并分別調制到載波的不同相位上的技術。通過這種方式，可以實現高效的頻譜利用和高質量的信號傳輸。

在LTC5589中，基帶I和Q信號首先經過差分輸入端口進入調制器。然后，這些信號被分別調制到載波的不同相位上，形成正交調制信號。調制后的信號再經過放大、濾波等處理，最終輸出到RF端口。

為了實現高性能的正交調制，LTC5589還采用了多種先進技術。例如，它提供了I和Q通道相位及幅度失配的片內調諧能力，以及DC偏移平衡調節功能。這些功能有助于減少信號傳輸過程中的失真和干擾，提高通信質量。

五、應用場景

由于LTC5589具有寬頻率范圍、低功耗、高邊帶抑制、低載波泄漏以及靈活的增益控制等特性，因此它在無線通信領域有著廣泛的應用。以下是一些典型的應用場景：

1. 無線麥克風

   無線麥克風需要實現高質量的音頻傳輸，同時對功耗和體積也有較高要求。LTC5589的低功耗和小尺寸封裝特性使其成為無線麥克風的理想選擇。通過LTC5589的正交調制技術，可以實現高效的音頻信號傳輸，同時保證音質和穩定性。

2. 電池供電無線電裝置

   對于電池供電的無線電裝置來說，功耗是一個非常重要的考慮因素。LTC5589的低功耗特性使得它能夠在這些設備中長時間穩定工作。同時，其寬頻率范圍和高邊帶抑制特性也保證了通信質量和可靠性。

3. 矢量調制器

   矢量調制器是一種能夠同時控制信號幅度和相位的調制器，廣泛應用于無線通信系統中。LTC5589作為一款高性能的正交調制器，可以作為矢量調制器的核心組件，實現高效的信號調制和解調。

4. 2.45GHz至5.8GHz發送器

   在2.45GHz至5.8GHz頻段內，LTC5589可以應用于各種無線發送器系統中。其寬頻率范圍和高性能特性使得它能夠適應不同頻段和通信標準的需求，實現高效的信號傳輸。

5. 軟件定義無線電（SDR）

   SDR是一種具有高度靈活性和可編程性的無線電系統，它可以通過軟件來實現不同的通信功能和協議。LTC5589作為一款高性能的正交調制器，可以作為SDR系統的核心組件之一，實現高效的信號調制和解調功能。同時，其靈活的增益控制和快速功率控制特性也使得SDR系統能夠更好地適應不同的通信環境和需求。

6. 軍用無線電

   軍用無線電系統對通信質量和可靠性有著極高的要求。LTC5589的高邊帶抑制、低載波泄漏以及靈活的增益控制等特性使得它能夠滿足軍用無線電系統的嚴格需求。通過LTC5589的正交調制技術，可以實現高效的軍事通信和指揮控制。

六、LTC5589在無線通信系統中的作用

在無線通信系統中，LTC5589作為正交調制器的核心組件之一，承擔著將基帶信號轉換為射頻信號的重要任務。其性能直接影響到整個通信系統的效率和質量。

1. 提高頻譜利用率

   正交調制技術通過將基帶信號分解為同相和正交兩個分量并分別調制到載波的不同相位上，實現了高效的頻譜利用。LTC5589作為正交調制器的實現者，能夠顯著提高無線通信系統的頻譜利用率，使得在有限的頻譜資源下實現更高速率的數據傳輸成為可能。

2. 減少干擾和失真

   LTC5589具有高邊帶抑制和低載波泄漏等特性，這些特性有助于減少信號傳輸過程中的干擾和失真。通過減少無用信號的干擾和失真成分，LTC5589能夠顯著提高通信系統的信號質量和可靠性。

3. 增強系統靈活性

   LTC5589提供了靈活的增益控制和快速功率控制等特性，這些特性使得無線通信系統能夠更好地適應不同的通信環境和需求。例如，在信號強度較弱或干擾較強的環境下，可以通過調整增益水平來提高信號接收質量；在需要快速響應功率需求變化的應用場景中，可以通過快速功率控制來實現高效的功率管理。

4. 降低系統成本

   LTC5589的小尺寸封裝和低功耗特性有助于降低無線通信系統的成本和復雜度。小尺寸封裝使得系統能夠更緊湊地集成在一起，減少了占板面積和布線難度；低功耗特性則降低了系統的能耗和散熱需求，從而降低了整體成本。

七、LTC5589與其他調制器的比較

在無線通信市場中，存在多種類型的調制器供用戶選擇。為了更全面地了解LTC5589的性能優勢，以下將其與其他幾種常見的調制器進行比較。

1. 與零IF調制器的比較

   零IF調制器是一種將基帶信號直接調制到載波頻率上的調制器。與LTC5589相比，零IF調制器通常具有更簡單的電路結構和更低的成本。然而，零IF調制器也存在一些缺點，如載波泄漏和邊帶抑制性能較差等。這些缺點可能導致通信質量的下降和誤差矢量幅值（EVM）的增大。而LTC5589則通過其高邊帶抑制和低載波泄漏等特性有效克服了這些問題，提供了更高質量的通信性能。

2. 與其他正交調制器的比較

   與其他正交調制器相比，LTC5589在功耗、邊帶抑制、載波泄漏以及增益控制等方面具有顯著優勢。例如，某些正交調制器可能具有更高的功耗或更復雜的電路結構，而LTC5589則通過其低功耗和小尺寸封裝特性實現了更高的集成度和可靠性。此外，LTC5589還提供了靈活的增益控制和快速功率控制等特性，使得它能夠更好地適應不同的通信環境和需求。

八、LTC5589的發展趨勢

隨著無線通信技術的不斷發展和進步，LTC5589作為一款高性能的低功率直接正交調制器，其發展趨勢也備受關注。以下是對LTC5589發展趨勢的一些展望：

1. 更高的集成度

   隨著半導體技術的不斷進步，未來LTC5589有望實現更高的集成度。通過將更多的功能模塊集成在一起，可以進一步減小器件的體積和重量，提高系統的集成度和可靠性。

2. 更低的功耗

   功耗一直是無線通信設備關注的重點之一。未來LTC5589有望在保持高性能的同時進一步降低功耗水平，從而滿足更長時間續航的需求。這可以通過優化電路設計、采用更先進的制造工藝等方式實現。

3. 更寬的頻率范圍

   隨著無線通信技術的不斷發展，對頻率范圍的需求也在不斷增加。未來LTC5589有望擴展其頻率范圍，以支持更多頻段和通信標準的需求。這可以通過改進電路設計、采用更先進的濾波技術等方式實現。

4. 更強的智能化功能

   隨著人工智能和物聯網技術的不斷發展，未來LTC5589有望增加更多的智能化功能。例如，可以通過集成機器學習算法來實現自適應調制和解調功能，提高通信系統的自適應性和智能化水平。

九、結論

LTC5589作為一款專為低功率無線應用設計的700MHz至6GHz直接正交調制器，憑借其出色的性能和廣泛的應用領域在無線通信市場中占據了重要地位。通過詳細介紹其技術特點、工作原理、應用場景以及在無線通信系統中的作用等方面內容，我們可以更全面地了解這款調制器的優勢和價值。同時，通過與其他調制器的比較以及對發展趨勢的展望，我們也可以看到LTC5589在未來無線通信領域中的巨大潛力和廣闊前景。相信隨著技術的不斷進步和創新，LTC5589將在未來的無線通信系統中發揮更加重要的作用。

十、附錄

1. LTC5589技術手冊

   為了更深入地了解LTC5589的技術細節和性能參數，建議參考其官方技術手冊。技術手冊中通常包含了詳細的電路圖、性能曲線、應用示例以及使用注意事項等內容，有助于用戶更好地理解和使用這款調制器。

2. 相關研究論文

   在學術研究領域，也有許多關于LTC5589及其應用的研究論文。這些論文通常從理論分析和實驗驗證等角度對LTC5589的性能進行深入探討，并提出了一些改進和優化建議。通過閱讀這些研究論文，可以更全面地了解LTC5589的學術價值和應用前景。

3. 應用案例分享

   在實際應用中，也有許多關于LTC5589的成功應用案例。這些案例通常來自不同的行業和領域，展示了LTC5589在無線通信系統中的實際應用效果和價值。通過分享這些應用案例，可以幫助更多用戶了解LTC5589的應用場景和優勢，并為其在實際項目中的應用提供參考和借鑒。
