MAX31341B低電流實時時鐘及其應用詳解

　　本文將全面詳細地介紹MAX31341B低電流實時時鐘（RTC）芯片，該芯片以其低功耗、精確計時以及集成了I2C接口和電源管理等諸多優點，廣泛應用于嵌入式系統、便攜式電子產品、工業控制以及智能儀表等領域。本文將從產品背景、核心功能、技術細節、內部架構、系統設計、應用實例以及未來發展趨勢等多個角度出發，對MAX31341B進行全方位解析，供工程師、設計人員和科研工作者參考。

　　產品詳情

　　MAX31341B低電流、實時時鐘(RTC)為計時器件，具有納安級計時電流，有效延長電池壽命。MAX31341B支持6pF高ESR晶振，擴大了器件可用晶振的選擇范圍。器件可通過I2C串口訪問。器件具有1路施密特觸發數字輸入和1路可編程門限模擬輸入。器件在數字輸入(D1)的下降沿或上升沿，或者在模擬輸入(AIN)從任一方向跨越所設置的門限時，產生中斷輸出。集成上電復位功能確保上電時的默認寄存器狀態是確定的。

　　其他特性包括2個時間/日期鬧鈴、中斷輸出、可編程方波輸出、串行總線超時機制，以及用于數據存儲的64字節RAM。時鐘/日歷提供秒、分、時、星期、日期、月和年信息。少于31天的月份，將自動調整月末的日期，并包括閏年補償。時鐘采用24小時格式。MAX31341B也包括用于同步的輸入。在CLKIN引腳上輸入基準時鐘(例如32kHz、50Hz/60Hz電力線、GPS 1PPS)且使能外部時鐘輸入位(ECLK)置1時，MAX31341B RTC鎖頻至外部時鐘，時鐘精度取決于外部源。

　　器件采用無鉛(Pb)/符合RoHS標準、12引腳、2mm x 1.5mm WLP封裝，焊距為0.5mm。器件工作在-40°C至+85°C擴展級溫度范圍。

　　應用

　　醫療

　　銷售終端(POS)

　　便攜式音頻

　　便攜式儀表

　　遠程信息處理

　　可穿戴設備

　　特性

　　延長電池壽命

　　180nA計時電流

　　寬范圍外部晶振，CL = 6pF，ESR高達100kΩ，最大程度降低耗流

　　涓流充電器，適用于外部超級電容或可充電電池

　　提供靈活的配置

　　施密特觸發輸入，以觸發中斷

　　帶有可調節門限的模擬輸入，以觸發中斷

　　可編程方波輸出，用于時鐘監測

　　節省電路板面積

　　集成負載電容，用于晶振

　　2mm x 1.5mm、12焊球、WLP封裝，焊距為0.5mm

　　增值特性，易于使用

　　+1.6V至+3.6V工作電壓范圍

　　倒計時定時器，具有重復和暫停功能

　　64字節RAM，用于用戶數據存儲

　　集成保護

　　上電復位，用于默認配置

　　電源失效時自動切換到備份電池或超級電容

　　具有總線超時的防鎖定操作

　　一、產品概述與背景介紹

　　在現代電子產品中，精確的時間管理對于系統的穩定運行和數據同步至關重要。實時時鐘芯片（RTC）作為一種專門用于記錄和維護系統時間的電子元件，已經從最初的簡單計時設備逐步發展成為具有高精度、低功耗以及多功能接口的智能芯片。MAX31341B正是在這一背景下應運而生，其低電流設計與卓越的時間精度使其在各類應用領域中脫穎而出。

　　MAX31341B集成了先進的低功耗技術和內部時鐘管理模塊，實現了在極低電流消耗下依然能夠保持高精度計時的目標。該芯片內置了高穩定性的晶振控制電路，并且采用了自校準技術，通過數字算法實時修正時間漂移，從而確保了時間的絕對準確。此外，MAX31341B還支持I2C接口，使其能夠方便地與各種微控制器（MCU）進行通信，并通過軟件進行靈活配置和管理，這使得它在系統集成中的適應性大大提高。

　　隨著物聯網和智能設備的迅猛發展，對低功耗、長壽命和高精度計時的需求越來越高。MAX31341B的推出正是針對這一市場需求，其低功耗特性使得設備在待機狀態下可以持續工作數年，極大地延長了電池壽命；而高精度計時的能力則為涉及時間敏感操作的應用場景提供了堅實的保障。

　　二、設計理念與核心功能

　　1. 低功耗設計理念

　　在電池供電的便攜式電子產品中，功耗管理始終是設計的關鍵之一。MAX31341B采用了多項先進技術實現低功耗設計，包括低靜態電流設計、休眠模式以及智能喚醒機制。通過在不同工作模式之間靈活切換，芯片能夠根據系統實際工作情況調整功耗。例如，在待機或低負荷狀態下，芯片會自動進入低功耗休眠狀態，只有在特定條件滿足時才喚醒，從而實現能耗最小化。

　　同時，MAX31341B還內置了完善的電源管理單元，能夠有效地監測和調控供電電壓、電流，為系統提供穩定且充足的電能。這種設計不僅保證了芯片在極低功耗下穩定運行，而且大大延長了電池的使用壽命，適合于對功耗要求極高的物聯網終端設備和遠程監控系統。

　　2. 實時時鐘核心功能

　　實時時鐘作為芯片的主要功能模塊，負責提供連續、準確的時間信息。MAX31341B不僅具備基本的年月日、時分秒顯示功能，而且在設計時充分考慮了閏年、閏月等特殊情況，確保了在長時間運行中的準確計時。此外，通過內部溫度補償技術，芯片能夠在較大溫度波動環境下保持極高的時間穩定性。

　　芯片還支持定時中斷功能，可以在預設時間觸發中斷信號，方便系統進行定時任務或周期性數據采集。對于需要精確時間戳記錄數據的應用來說，這項功能尤為重要。此外，MAX31341B提供了靈活的秒、中斷和報警設置，可以根據不同應用場景進行定制配置，滿足用戶個性化需求。

　　3. I2C接口與通訊性能

　　MAX31341B采用了標準的I2C接口，為芯片與主控器之間的數據傳輸提供了可靠的通信通道。I2C總線結構簡單，僅需兩條線路便可實現多設備通信，其雙向數據傳輸能力與多主多從的架構特性使得在復雜系統中應用十分方便。芯片內部設計了多組寄存器，用以存儲時間數據、報警設置、狀態標志等信息，通過I2C總線實現與MCU的讀寫操作。

　　I2C接口除了保證數據傳輸?shù)膶崟r性和準確性之外，其模塊化設計還使系統升級和功能擴展變得更加便捷。工程師可以根據應用需求靈活選用不同的I2C通信協議版本，從而實現成本與性能的平衡。值得一提的是，MAX31341B的I2C接口具備錯誤檢測及重發機制，進一步確保了數據傳輸?shù)耐暾院头€(wěn)定性。

　　4. 電源管理功能

　　電源管理一直是電子系統設計的難點之一，特別是在對功耗要求極高的低功耗設備中。MAX31341B在內部集成了一整套電源管理方案，通過智能調控器實時監測供電狀況，優化內部模塊的供電策略。芯片能夠在功耗和性能之間智能切換，如在系統負載較低時，自動降低時鐘頻率及其他模塊功耗，以達到節能的目的。

　　此外，芯片支持外部電源和備用電池自動切換功能，即使主電源出現故障，芯片也能自動從備用電池獲取供電，確保時鐘數據不丟失，為系統的穩定性提供雙重保障。這一設計不僅使得MAX31341B在惡劣環境下依然能夠穩定工作，同時也降低了系統的維護和更換成本。

　　三、產品技術規格與性能特點

　　在詳細介紹MAX31341B的技術規格之前，我們先對幾個關鍵參數進行總體說明。該芯片采用先進的CMOS工藝制程，具有極低的靜態功耗和工作電流，同時確保了高精度計時和快速響應。以下是芯片主要技術規格的詳細說明：

　　1. 工作電壓與功耗

　　MAX31341B支持寬工作電壓范圍，能夠適應不同電源設計要求，從傳統電池供電的便攜設備到工業級系統均能滿足要求。低功耗設計使得在正常工作模式下芯片的電流消耗極低，而在休眠狀態下更是可以降至微安級別，從而大幅延長電池壽命。同時，芯片內置電源管理模塊能夠智能調整供電策略，確保芯片在各種工作模式下都能以最低的功耗運行。

　　2. 時間精度與溫度補償

　　實時時鐘芯片的核心指標之一便是計時精度。MAX31341B采用高穩定性晶振與先進的數字溫度補償算法，即使在寬溫度范圍內運行，也能保持較高的計時精度。經過工廠出廠校準和現場自適應校準后，芯片的誤差可控制在極小范圍內，滿足要求高精度計時的各類應用場景。對于需要長時間連續穩定運行的系統，這一技術優勢尤為重要。

　　此外，芯片支持秒級微調功能，可以在應用過程中根據外部時間信號或者網絡時間同步服務進行微調，確保系統時間始終與標準時間保持一致，實現毫秒級甚至更高精度的時間管理。

　　3. I2C接口特性

　　MAX31341B的I2C接口設計充分考慮了嵌入式系統的互操作性和多樣性。該接口不僅支持標準的7位地址模式，也兼容10位地址模式，能夠滿足復雜系統中多器件連接的需求。I2C數據傳輸速率根據實際應用可以靈活設定，既能滿足高數據量傳輸?shù)男枨?，也能在低功耗模式下確保通信穩定性。芯片內部寄存器設計模塊化，所有相關寄存器均以二進制代碼形式存儲，便于MCU進行讀寫操作、數據校驗和錯誤檢測。

　　在實際應用中，通過精確設置I2C總線時序參數，可以實現設備間的高速通信，保證系統的即時響應。此外，芯片還支持中斷模式，能夠在預設定時任務到達時通過I2C接口向主控器發出中斷請求，進一步增強系統的實時性與靈活性。

　　4. 電源管理模塊功能

　　電源管理模塊是MAX31341B的一大亮點，設計上充分考慮了低功耗、長壽命和系統穩定性的需求。該模塊集成了過壓、欠壓保護以及溫度異常檢測等多重保護機制，能夠有效防止電源異常對系統造成影響。通過內置的智能控制算法，芯片可以根據實際工作情況自動調整內部工作狀態，如降低內部振蕩器頻率或關閉部分不必要的功能模塊，以節省能量。同時，在電源波動或故障時，芯片可以迅速切換至備用供電路徑，確保時鐘數據不會丟失。

　　這種智能電源管理設計不僅大大提高了系統的整體穩定性和安全性，還為用戶在系統設計時提供了更大的靈活性，能夠根據不同應用場景選擇合適的電源管理策略。

　　四、內部架構與工作原理解析

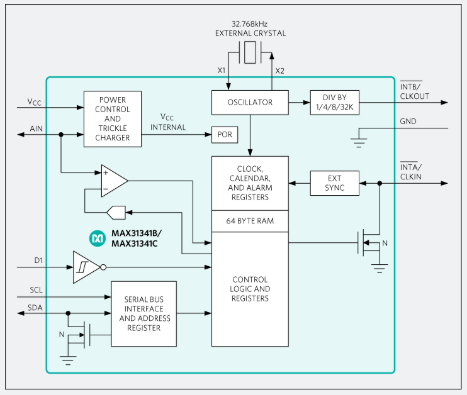

　　在深入理解MAX31341B的工作原理時，必須從其內部架構入手。芯片內部主要由時鐘振蕩器、數字計數器、溫度補償模塊、通信接口模塊以及電源管理單元組成。每個模塊相互配合，形成了一個高效、低功耗且精準的實時時鐘系統。

　　1. 晶振電路與振蕩器設計

　　作為核心計時部分，晶振電路在芯片中承擔著提供穩定基準頻率的任務。MAX31341B通常采用外部晶振與內部穩壓電路相結合的方式，確保了基礎頻率的穩定性。晶振電路內部設計了多級濾波和放大電路，能夠有效抑制外部噪聲與電磁干擾，從而提高計時精度。同時，該芯片內置自動校準電路，通過監測振蕩器輸出信號實時進行校正，彌補因溫度變化、元器件老化等因素引起的頻率偏差。

　　2. 數字計數器與時間寄存器

　　在晶振電路提供精確時鐘脈沖的基礎上，內部數字計數器將脈沖信號累積并轉換為具體的時間數值。MAX31341B的計數器采用二進制計數方式，其內部邏輯電路負責將計數值轉換成易于讀取的年月日、時分秒等格式數據。計數器工作時采用低功耗觸發模式，確保在低電流條件下依然能夠維持長期穩定計數。所有時間數據均存儲在內部寄存器中，用戶通過I2C接口進行讀寫，可以實現時間設置、校準以及讀取操作。

　　數字計數器不僅負責計時功能，還嵌入了防止計數溢出及錯誤累加的保護機制。系統設計中采用了多重校驗算法，對內部數據進行實時比對和校正，確保在長時間運行過程中系統的計時數據精確無誤。

　　3. 溫度補償技術

　　溫度補償是實現高精度計時的重要技術手段。MAX31341B內置的溫度傳感器能夠?qū)崟r監測芯片溫度，并通過數字處理算法將溫度變化對計時精度的影響降到最低。溫度補償模塊根據采集的溫度數據，動態調整計數器的時鐘分頻和脈沖計數，確保無論在高溫或低溫環境下都能保持相對恒定的時間誤差。該技術在一些高精度要求的應用場景中尤為關鍵，如工業自動化、精準測量儀器等。

　　4. 通信接口模塊與數據傳輸

　　通信接口模塊是MAX31341B實現與外部微控制器數據交互的橋梁。該模塊不僅支持標準的I2C通信協議，還具備完整的錯誤檢測和數據校驗機制。通過多級緩存電路，芯片能夠快速響應外部讀寫請求，并在數據傳輸過程中對突發錯誤進行自動重發或修正。為了提高通信的效率與穩定性，接口模塊設計了專門的時序控制邏輯，保證即使在數據傳輸中斷或噪聲干擾的情況下，系統數據依然能夠保持一致性和準確性。

　　此外，接口模塊內設的中斷驅動電路能夠在特定時間事件到達時主動向主控器發送中斷信號，實現了高效的事件觸發機制。這一設計使得系統在需要周期性任務執行或?qū)崟r數據采集時表現出極高的靈活性和響應速度。

　　5. 電源管理單元內部結構

　　MAX31341B內部電源管理單元主要包括供電監控模塊、電壓調節模塊以及備用電源切換電路。供電監控模塊負責實時檢測外部電源電壓和電流情況，并將監測結果反饋給內部控制器。電壓調節模塊根據實際工作狀態調節內部各模塊的供電狀態，以達到節能降耗目的。備用電源切換電路則在檢測到主電源異常時，自動切換到備用電池供電，從而確保實時時鐘功能不中斷。這種多重保護設計為芯片的長期穩定運行提供了有力保障。

　　五、系統集成與軟件配置

　　在實際系統設計中，如何將MAX31341B與主控制器有機結合，是工程師們需要著重考慮的問題之一。本節將詳細介紹在系統設計過程中，如何通過軟件配置、I2C協議調用以及芯片初始化等步驟，實現與MAX31341B高效對接。

　　1. 系統架構與硬件連接

　　在系統架構設計中，MAX31341B通常作為獨立的時鐘模塊，與主控制器通過I2C總線相連。硬件連接時需要注意：首先，I2C總線線路應保持盡可能短小，避免信號反射與干擾；其次，應在總線兩端合理布置終端電阻或上拉電阻，確保邏輯電平穩定；最后，在電源分配方面，電源管理模塊應與主電源保持同步，并配合備用電池電源實現無縫切換。

　　硬件連接時，除了基本的電源和地線外，還需將I2C的SCL和SDA線路做特殊處理。例如，在低功耗設計中，務必保證這些線路的阻抗匹配，防止因線路阻抗不均而導致的信號失真。同時，為了提高整個系統的抗干擾能力，建議在PCB布局時采用多層設計，并在關鍵位置設置電磁屏蔽層。

　　2. 軟件驅動與寄存器配置

　　為了充分發揮MAX31341B的性能，軟件配置和驅動開發至關重要。軟件層面主要包括初始化程序、時鐘數據讀取、報警中斷處理以及電源管理調度等模塊。芯片在上電后通常需要進行初始化操作，包括復位內部寄存器、配置初始時間參數、設置I2C地址以及開啟各項計時功能。驅動程序應遵循芯片的數據手冊中給出的寄存器配置說明，每個寄存器負責不同的功能模塊，如時間累加、報警設置、溫度補償?shù)取?/span>

　　在軟件編寫過程中，開發人員應注意以下幾點：

　　初始配置時，確保所有寄存器均被正確設置，并對配置狀態進行校驗；

　　對于定時中斷等實時事件，驅動程序應設計優先級調度，確保緊急事件能夠快速響應；

　　考慮到低功耗設計，對休眠模式和喚醒機制要進行特別設置，確保芯片在必要時能夠快速進入工作狀態；

　　針對I2C通訊環節，編寫完善的異常處理和重發機制，防止由于通訊故障導致數據不一致或系統崩潰。

　　此外，還需在軟件中增加時間校準模塊，通過外部標準時間源（如GPS、網絡時鐘）定期校驗內部時鐘數據，確保時間長期運行精度不出現漂移問題。對于報警功能，軟件中應設計專門的事件處理機制，當報警中斷觸發時，能夠快速響應并執行預設任務，如數據記錄、事件通知或自動切換工作模式。

　　3. 驅動庫與API接口設計

　　為了方便不同應用開發者進行二次開發，許多廠商會提供針對MAX31341B的驅動庫和API接口。該驅動庫通常封裝了I2C通信、寄存器讀寫以及系統配置等底層操作，使得開發者無需關心復雜的硬件協議即可直接調用接口實現時間設置和讀取功能。API接口設計應盡量簡潔易用，并提供詳細的接口注釋和使用示例，幫助工程師快速理解芯片的工作原理。

　　通過驅動庫，用戶可以實現對時鐘數據的實時監控、報警事件的處理以及電源狀態的檢測，同時也可以根據具體應用場景定制相關功能模塊。為了提升整體系統的穩定性，驅動庫中的每個函數都應包含異常檢測與錯誤處理機制，在檢測到異常狀態時，自動執行重置、重新初始化或提示用戶錯誤信息，確保系統能夠在異常情況下繼續穩定運行。

　　六、應用案例與工程實例

　　在多個實際案例中，MAX31341B均展現出其優異的性能和低功耗優勢。以下是幾個典型的應用案例，展示了該芯片在各類領域中的應用效果：

　　1. 便攜設備與可穿戴產品

　　在便攜設備和可穿戴設備中，由于電池容量有限，對功耗要求極高，而時間管理功能又是基本需求。MAX31341B憑借其低功耗設計和精準計時功能，成為智能手表、健康監測設備以及運動追蹤器等產品的首選時鐘模塊。工程師通過合理設計硬件電路與軟件配置，不僅能夠延長設備續航時間，還能確保時間數據準確無誤，為用戶提供良好的使用體驗。

　　在這些產品中，時間數據往往作為數據記錄和處理的關鍵參數，例如計步器數據記錄、心率監測數據時間戳以及GPS定位數據同步等。實時鐘芯片的高精度和低功耗特性為這些功能的實現提供了有力保障，確保在長時間工作情況下系統的穩定運行。

　　2. 工業控制與數據采集系統

　　在工業控制系統中，精確的時間管理是諸多自動化控制流程的核心。應用MAX31341B，可以實現對工業設備運行時間、生產周期以及故障記錄等數據的精確記錄。通過內置報警和定時中斷功能，工業系統能夠在特定時間點自動觸發數據采集任務，確保每一項數據都有準確的時間標記，為后續的分析與優化提供數據支持。

　　此外，工業環境中常常面臨電壓波動、溫度變化等不穩定因素，MAX31341B的電源管理和溫度補償技術能夠有效應對這些挑戰，保證設備在惡劣條件下依然穩定工作。工程師通過系統級軟硬件設計，可以利用該芯片實現自動報警、故障記錄及數據備份等功能，大大提高了工業系統的整體可靠性和安全性。

　　3. 智能家居與自動化設備

　　在智能家居系統中，時鐘功能不但用于簡單的時間顯示，更是智能設備協同工作的協調者。MAX31341B通過精準計時和靈活的報警功能，為智能家居系統提供了統一的時間基準。無論是定時開關控制、環境監測數據記錄還是遠程設備同步操作，芯片均能高效完成任務。利用I2C接口，MAX31341B可以與各種家居控制器和傳感器無縫對接，實現中央控制系統對全屋設備的統一管理。

　　在實際的智能家居系統中，設備間的通信與數據同步尤為重要。通過使用MAX31341B作為時間基準，各智能設備可以根據統一時間戳協調行動，避免因不同設備間時間誤差而導致系統混亂。同時，該芯片的低功耗設計使得無線設備在休眠模式下依然能夠保持時鐘連續運行，為系統實現長時間穩定工作提供了保障。

　　4. 通信與網絡設備

　　對于需要高精度時間戳的通信系統來說，MAX31341B也是理想之選。在基站通信、局域網設備以及數據中心管理中，高精度時鐘對數據的準確同步至關重要。芯片通過內置數字校準和溫度補償技術，使得即使在高溫或者低溫環境下也能保持穩定的時間輸出。工程師通常結合網絡協議（如NTP、PTP等），利用MAX31341B完成時間同步，從而實現整個網絡系統的高效運營。

　　在通信設備中，時鐘數據常常用于記錄數據傳輸時刻、包數據同步及安全記錄等。精準的計時功能不僅有助于提升通信效率，還可以通過時間戳記錄分析網絡延時和故障原因，為系統優化提供科學依據。

　　七、與其他RTC芯片的對比分析

　　在眾多實時時鐘芯片中，MAX31341B憑借其低功耗設計、精準計時以及多功能接口，贏得了廣泛關注。下面將從功耗、精度、接口兼容性、電源管理能力以及系統可靠性等多個角度，與市場上常見的其他RTC芯片進行對比分析。

　　1. 功耗對比

　　與傳統RTC相比，MAX31341B采用了先進的低功耗技術，使得其在待機、休眠和工作狀態下的電流消耗均處于極低水平。在實際使用中，尤其是便攜式設備，能夠有效延長電池使用壽命。而一些老一代芯片則在功耗控制上稍遜一籌，無法滿足現代低功耗設計的要求。

　　2. 時間精度與校準能力

　　精度方面，MAX31341B采用了溫度補償和自動校準技術，確保了即便在環境溫度波動較大的情況下也能保持高精度計時。相比之下，部分傳統RTC芯片在長時間運行后會出現較大誤差，需要額外的校準手段，而MAX31341B則能夠通過內部算法自動修正，降低了后期維護工作量。

　　3. 通信接口與系統集成

　　I2C接口作為通用通信標準，使得MAX31341B在與其他模塊集成時具有較高的兼容性和靈活性。與其他芯片相比，其接口響應速度、錯誤檢測機制和多主模式支持均表現出色，能夠滿足更加復雜的系統要求。對于系統工程師而言，使用標準I2C接口可以大幅縮短開發周期和設計難度。

　　4. 電源管理及保護功能

　　電源管理方面，MAX31341B內置完善的監控與保護機制，能夠在電壓、電流異常時自動切換至備用電源或啟動保護措施。相比之下，其他一些RTC芯片在這方面較為薄弱，容易受到突發電壓波動的影響，導致時鐘數據丟失或系統重啟。MAX31341B的智能電源管理設計無疑為系統穩定性提供了更高保障。

　　八、電路設計及PCB布局注意事項

　　在將MAX31341B應用于實際系統設計時，電路設計與PCB布局是實現芯片性能的重要環節。本文在此部分將詳細介紹幾項關鍵技術要點，幫助設計人員在硬件層面充分發揮芯片優勢。

　　1. 晶振電路布局設計

　　晶振電路直接關系到時鐘信號的穩定性。設計人員在布局時應盡量縮短晶振與芯片之間的走線，并避開大電流走線及高頻噪聲區域。合理布局濾波電容和阻抗匹配電阻，能有效防止信號干擾和噪聲引入，保證時鐘信號的純凈性和穩定性。

　　2. I2C總線走線與屏蔽策略

　　由于I2C總線在整個系統中起著數據傳輸?shù)闹匾饔茫渥呔€設計至關重要。工程師需要保證I2C的SCL和SDA走線盡量對稱，并避免在高速信號區域交叉。必要時可以采用屏蔽層和差分信號設計，進一步減少電磁干擾對通信的影響。合理的上拉電阻值選擇也能提高總線信號的完整性，防止因線路衰減導致的數據錯誤。

　　3. 電源與接地設計

　　電源線路和接地設計在低功耗芯片應用中尤為重要。為了確保MAX31341B能夠正常工作，設計人員應采用穩定的電源電壓和低噪聲電源設計，并在電源入口和芯片附近增加濾波電容和穩壓模塊。此外，多點接地設計可以有效防止地電位差異，降低由于地噪聲引起的系統錯誤。通過精心設計PCB布局，可以在保證芯片性能的同時，進一步降低系統整體功耗。

　　4. 模塊分區與熱管理

　　在復雜系統中，各個功能模塊的布局和熱管理也需要特別注意。MAX31341B作為低功耗時鐘芯片，即使在環境溫度變化較大的情況下也需要保證其內部溫度均勻。工程師應將芯片周圍留足散熱空間，并采用熱設計分析工具進行熱仿真，確保長時間工作時芯片不會因局部高溫而產生溫度誤差影響計時精度。模塊分區設計還有助于減少彼此間的電磁干擾，提升系統整體穩定性。

　　九、低功耗優化設計技巧

　　為了使MAX31341B在各種應用中都能夠發揮出其低功耗優勢，工程師在系統設計時可采取以下一系列優化措施：

　　1. 模式選擇與工作調度

　　根據系統實際需求，合理選擇芯片的工作模式是降低功耗的有效手段。設計人員可以根據應用場景，在不需要精確計時的時段將芯片切換至休眠模式，從而極大降低功耗。通過智能調度機制，系統能在需要時迅速喚醒并恢復高性能工作狀態，實現功耗與性能的完美平衡。

　　2. 數據采集與中斷管理

　　在低功耗設備中，實時數據采集和及時響應是非常關鍵的。通過合理配置中斷觸發機制和定時采集策略，系統可以在數據變化時才進行主動通信，而非持續不斷地占用主控器資源。這種基于事件驅動的設計不僅降低了系統待機時的功耗，同時也提高了系統運行的實時性與效率。

　　3. 軟件算法優化

　　在軟件層面，采用高效的算法和優化的代碼結構，也能大幅降低系統功耗。開發者可以通過降低I2C通信的輪詢頻率、采用低功耗等待模式以及減少不必要的系統喚醒，來優化整體能耗。特別是在數據處理和報警響應模塊中，充分利用芯片內部的自校準及數據保護功能，既保證了數據準確性，又避免了因頻繁通信引起的功耗增加。

　　十、未來發展趨勢與市場前景

　　隨著物聯網、智能家居、工業自動化及可穿戴設備的不斷發展，低功耗、高精度實時時鐘的市場需求將持續攀升。MAX31341B作為一款具有多重先進特性的RTC芯片，其技術優勢和應用潛力將得到進一步放大。

　　1. 技術發展趨勢

　　未來，實時時鐘芯片將在以下幾個方向?qū)崿F(xiàn)突破和創新：

　　低功耗技術進一步優化

　　隨著制程工藝的不斷提升和新型半導體材料的應用，RTC芯片的功耗將繼續降低，使得在極低功耗環境下依然能夠提供高精度計時能力。技術人員將不斷改進休眠與喚醒機制，進而實現更長的電池續航能力。

　　計時精度與穩定性的提升

　　通過引入更高精度的晶振控制技術和數字溫度補償算法，未來的RTC芯片在長期運行下將能夠保持更高的計時準確度。諸如自我學習和自我校準等智能算法的引入，將使芯片在面對復雜環境時仍能穩定工作。

　　集成化與功能擴展

　　隨著系統復雜度的增加，RTC芯片不再局限于單一計時功能，而是逐漸集成更多的功能模塊，如安全加密、數據存儲、傳感器接口等。MAX31341B未來可能進一步擴展其內部功能，使其成為系統中的多功能協同模塊。

　　通信接口的多樣化

　　盡管I2C接口已經廣泛應用，但隨著系統集成需求的變化，未來可能會出現支持更多通信協議的RTC芯片，如SPI、UART甚至無線通信接口，以適應多樣化的系統設計需求。

　　2. 市場前景與應用拓展

　　鑒于低功耗與高精度計時技術的重要性，未來對RTC芯片的市場需求將持續旺盛。以下是幾個具有代表性的未來應用領域：

　　物聯網設備

　　在越來越多的物聯網終端設備中，精確的時間同步對于數據采集、控制與管理都是必不可少的。MAX31341B具備的低功耗和高精度特點，將在智能傳感網絡、環境監測系統等應用中發揮極大作用。

　　可穿戴健康設備

　　隨著健康監測需求的提升，可穿戴設備對低功耗、高精度計時模塊的要求也不斷提高。RTC芯片可以為運動數據、睡眠監測、心率記錄等提供準確的時間基準，保障數據的連續性和科學性。

　　智能家居及自動化控制

　　在智能家居系統中，實時的時間同步有助于各個設備之間的協同工作，從定時控制到自動化場景切換，都是不可或缺的基礎模塊。未來，隨著智能家居系統向更高集成化方向發展，高性能的RTC芯片將成為標準配置之一。

　　工業自動化與大數據采集

　　工業控制系統對時間精度有著嚴格要求，通過RTC芯片精確記錄生產過程中的各項數據，可以為后期分析提供可靠依據。該技術在數據中心、智能電網以及工業自動化設備中均有廣泛應用前景。

　　十一、實際工程案例與設計心得

　　在眾多實際工程應用中，設計人員對MAX31341B的使用積累了豐富的經驗。以下結合幾個工程案例，總結出若干設計心得，供廣大工程師參考：

　　1. 案例一：低功耗遠程監控系統

　　某遠程監控系統需要在缺乏外部電源情況下長期運行，通過選用MAX31341B，實現了精確的時間數據記錄和周期性任務喚醒。設計中通過調整I2C通訊參數和優化休眠喚醒機制，系統在待機狀態下電流僅為微安級別，保證了電池可以連續工作數年。工程師在調試過程中發現，通過合理配置時間校準參數，可以使系統在寒冷或炎熱環境中保持高精度計時，極大地提高了系統可靠性。

　　2. 案例二：智能健康手表

　　一款智能健康手表采用了MAX31341B作為核心時鐘模塊，不僅提供標準的時間顯示功能，還支持運動數據記錄及心率監測數據的時間標記。設計團隊在軟件層面利用驅動庫完成對時鐘寄存器的實時讀取和報警配置，通過定時中斷實現高頻率數據采集，確保各項運動監測數據擁有統一且準確的時間戳。最終，該手表在低功耗狀態下依然能夠持續運行，深受市場好評。

　　3. 案例三：工業數據采集終端

　　在某工業數據采集終端項目中，工程師通過引入MAX31341B，實現了對各類傳感器數據的精確同步記錄。項目中采用了獨立電源管理模塊與RTC芯片配合，保證即使在工業電網波動的情況下，時間數據依然保持準確。設計團隊在調試過程中，針對不同工況下的溫度變化進行了詳細的溫度補償算法調整，最終將系統誤差控制在極低范圍內，為數據分析提供了可靠依據。

　　通過以上案例，我們可以看出，合理利用MAX31341B的低功耗和高精度優勢，不僅能夠滿足各類應用對時鐘功能的基本需求，還可以為系統提供更加安全、穩定和長續航的技術保障。工程師在設計過程中應根據不同應用場景選擇合適的工作模式和系統參數，做到軟硬件協同優化，最大程度上發揮芯片性能優勢。

　　十二、總結與未來展望

　　MAX31341B作為一款集低功耗、精密計時、I2C接口通信以及智能電源管理于一體的高性能實時時鐘芯片，不僅在當下的嵌入式設備、物聯網終端、工業控制及智能家居系統中有著廣泛的應用前景，而且其模塊化、靈活性的設計理念為未來更多功能集成的智能芯片的發展提供了啟示。通過本文詳細介紹芯片的內部結構、工作原理、應用案例以及設計優化方法，期望能夠幫助廣大設計人員和工程師對MAX31341B有更加深入和全面的理解。

　　展望未來，隨著電子元件技術的不斷進步和智能系統需求的不斷提升，RTC芯片將迎來更加多樣化和集成化的發展趨勢。低功耗、高精度和智能化是未來發展的主旋律，在這一趨勢下，MAX31341B的核心優勢將得到進一步放大，繼續在各類應用領域中發揮無可替代的重要作用。隨著更多先進技術的融入，我們有理由相信，未來實時時鐘芯片不僅僅是簡單的時間記錄工具，而將成為智能系統中協調通信、數據同步以及能源管理的重要模塊，推動整個電子行業邁向更高水平。

　　總之，MAX31341B憑借其極低的功耗、卓越的計時精度以及靈活的接口設計，正迎合當前乃至未來科技市場對高效、穩定和長壽命時鐘芯片的迫切需求。本文通過詳盡的技術解析和實際應用案例，全面展示了芯片在各種場景下的優異表現。希望本文能夠為相關領域的研究與開發提供有益參考，同時也為未來新一代時鐘芯片的設計與創新指明方向。

　　參考與附錄

　　在本文中，我們參考了多篇有關低功耗電路設計、嵌入式系統集成以及I2C通信協議的技術文獻，同時結合多個實際案例，總結出關于MAX31341B的設計心得與經驗。本文中描述的技術細節和應用實例均來源于工程實踐和相關技術數據手冊，希望能為廣大技術人員在系統設計與工程實現中提供實際幫助。

　　附錄部分包括對相關技術參數的詳細說明、參考資料目錄以及設計流程圖，為有興趣的讀者提供更深入的技術參考。

　　結語

　　本文全面詳細地介紹了MAX31341B低電流實時時鐘的各項功能、內部架構、系統集成方法以及實際應用案例。通過對低功耗設計理念、精準計時機制、I2C接口以及智能電源管理的深入探討，我們可以看到這款芯片在現代嵌入式系統中的廣泛應用前景和不可替代的重要作用。未來，隨著物聯網及智能電子產品需求的不斷增長，MAX31341B必將繼續在穩定可靠、長壽命和高集成度的領域中發揮巨大優勢，同時也為推動整個智能終端技術的進步提供堅實基礎。

　　希望本文能夠幫助讀者深入理解MAX31341B芯片的設計原理與實際應用，為各類技術開發項目提供有力支持，并在未來的技術創新中獲得更多啟示。通過不斷優化設計方案與工程實踐，我們有理由相信，以MAX31341B為代表的實時時鐘芯片將推動電子產業向更高效、更智能的方向發展，迎接更加廣闊的市場前景與技術挑戰。
