將50歐姆的阻抗轉換為75歐姆，通常需要使用阻抗匹配裝置，如阻抗變換器或平衡-不平衡變壓器（Balun），具體選擇取決于應用場景和信號特性。以下是幾種常見的實現方法：

1. 使用阻抗變換器（如1/4波長傳輸線變換器）

• 原理：利用1/4波長傳輸線的特性阻抗公式，將50歐姆與75歐姆進行匹配。

• 計算方法：

• 1/4波長傳輸線的特性阻抗 $Z_0$ 應滿足：

$$Z_0=\sqrt{Z_1\times Z_2}$$

復制代碼

其中 $ Z_1 = 50 , Omega $，$ Z_2 = 75 , Omega $，代入得：

$$Z_0=\sqrt{50\times 75}\approx 61.24\Omega$$

• 實現方式：

• 制作一段特性阻抗為61.24歐姆的1/4波長傳輸線，連接50歐姆和75歐姆設備。

• 例如，在75 MHz頻率下，1/4波長約為1米（具體長度需根據頻率計算）。

2. 使用LC匹配網絡

• 原理：通過電感（L）和電容（C）的組合，調整阻抗。

• 設計步驟：

1. 確定工作頻率 $f$。

2. 計算電感和電容值：

$$L=\frac{Z_1}{\omega },C=\frac{1}{\omega Z_2}$$

復制代碼

其中 $ omega = 2pi f $。

3. 選擇合適的電感和電容，組成π型或T型網絡。

• 優點：適用于窄帶匹配，成本較低。

3. 使用現成的阻抗匹配器

• 類型：

• 固定阻抗匹配器：直接將50歐姆轉換為75歐姆。

• 可調阻抗匹配器：支持微調，適應不同頻率。

• 選擇建議：

• 對于業余無線電或測試設備，可選擇如Mini-Circuits、Pasternack等品牌的商用匹配器。

• 確保匹配器的工作頻率范圍覆蓋所需頻段。

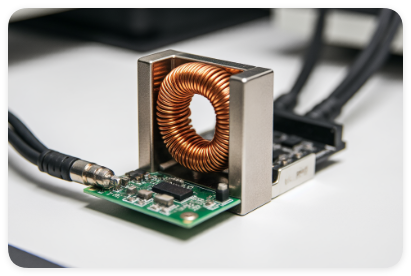

4. 使用平衡-不平衡變壓器（Balun）

• 原理：通過變壓器實現阻抗變換，同時處理平衡與不平衡信號。

• 應用場景：

• 適用于需要平衡輸入/輸出的設備，如天線系統。

• 注意事項：

• 選擇合適的變比（如1:1.5）以實現50歐姆到75歐姆的轉換。

5. 使用同軸電纜的特性阻抗?jié)u變

• 原理：通過逐漸改變同軸電纜的特性阻抗，實現平滑過渡。

• 實現方式：

• 使用漸變型同軸電纜，或手動調整電纜的介質材料（如聚乙烯填充）。

• 缺點：設計復雜，適合特定應用。

注意事項

1. 頻率范圍：阻抗匹配方法的有效性取決于工作頻率。例如，1/4波長變換器僅在特定頻率點有效，而LC網絡適用于窄帶。

2. 功率容量：確保匹配器或傳輸線能承受系統中的最大功率。

3. 損耗：匹配網絡會引入插入損耗，需考慮對信號質量的影響。

4. 安裝與調試：實際安裝時，可能需要根據測試結果微調匹配參數。

推薦方案

• 業余無線電/測試設備：優先選擇商用阻抗匹配器，方便快捷。

• 高頻/寬帶應用：使用1/4波長傳輸線變換器或LC匹配網絡。

• 天線系統：結合Balun和阻抗匹配器，確保平衡與阻抗同時匹配。

示例：50歐姆到75歐姆的1/4波長變換器

假設工作頻率為144 MHz：

1. 計算波長：

$$\lambda =\frac{c}{f}=\frac{3\times 10^8}{144\times 10^6}\approx 2.08\text{米}$$

2. 1/4波長長度：

$$\frac{\lambda }{4}\approx 0.52\text{米}$$

3. 選擇特性阻抗為61.24歐姆的同軸電纜，長度為0.52米。

通過上述方法，可實現50歐姆到75歐姆的阻抗轉換。
