一、概述與背景

　　LTC1473L 是一款專為低電壓系統設計的雙通道 PowerPath 開關驅動器，主要用于管理電源路徑，并在多個電源之間實現無縫切換。該器件可以在對電池、適配器、電源管理模塊等多路電源資源之間進行智能切換，從而保證系統能在最優電源輸入下穩定工作。近年來，隨著便攜設備、物聯網終端以及低功耗嵌入式系統的廣泛應用，低電壓供電方案越來越受到重視，LTC1473L 作為代表性的 PowerPath 方案，不僅具有雙通道、低導通壓降、動態切換等優點，還能提供高效率的電源管理能力。本文將詳細介紹 LTC1473L 的內部原理、結構特點及其在工程設計中的應用。

　　PowerPath 技術最早被應用于便攜式設備中，用以解決充電與電源供應的并行管理問題。傳統電源管理往往需要額外的開關電路來在不同電源之間進行切換，而 LTC1473L 將驅動、監控及控制集成到單一芯片內，使得設計難度降低，系統可靠性顯著提高。尤其在電池供電環境下，低電壓器件的關鍵性能直接決定了設備的續航、效率和穩定性。LTC1473L 提供了精確的監控與切換控制方案，能夠有效應對瞬間切換過程中的電壓跌落或瞬態過沖問題，同時支持多種電源保護策略，是電源管理集成度較高的解決方案之一。

　　產品詳情

　　LT1473L 可在兩個 DC 電源之間提供可靠和高效的開關切換。該器件驅動兩組外部背對背 N 溝道 MOSFET 開關，以將功率傳送至一個低電壓系統的輸入。一個內部升壓穩壓器負責提供電壓以全面強化邏輯電平 N 溝道 MOSFET 開關，而一個內部欠壓閉鎖電路則可在低至 2.8V 的電壓下保持系統的運行。

　　LTC1473L 可檢測電流，以限制開關切換或故障情況下電池與系統電源電容器之間的浪涌電流。一個用戶可編程定時器用于監視 MOSFET 開關處于電流限制狀態的時間，并在超過設定的時間之后將其鎖斷。

　　一種獨特的“雙二極管”邏輯模式確保了系統啟動，這與哪個輸入先接收到功率無關。

　　Applications

　　便攜式計算機

　　便攜式儀器

　　容錯計算機

　　電池后備系統

　　3.5V / 5V 電源管理

　　特性

　　用于具多個 DC 電源之系統的電源通路管理

　　開關和隔離 3.3V 至 10V 電源

　　全 N 溝道開關操作以降低功率損失和系統成本

　　用于 N 溝道柵極驅動的內置升壓型穩壓器

　　電容器浪涌和短路電流限制

　　用戶可編程定時器可避免在電流限制期間出現過度耗散

　　欠壓閉鎖可防止器件在低輸入條件下運作

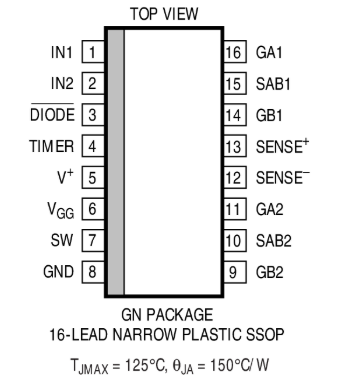

　　小占板面積：16 引腳窄體 SSOP 封裝

　　二、工作原理與內部結構

　　LTC1473L 的核心工作原理是基于動態電源路徑選擇算法，通過內置低壓差線性調節器（LDO）和快速響應的雙通道開關，實現主電源和備份電源之間的平滑切換。器件內部分為輸入檢測電路、開關控制電路、電流感應器以及保護電路等模塊。以下對各模塊工作原理做詳細說明：

　　輸入電源檢測模塊

　　輸入電源檢測模塊主要負責實時監測各電源的電壓水平，通過低壓比較器將各路電壓與預設閾值進行比較，當主電源電壓低于設定值時，系統會自動判定主電源質量不足，從而激活備份電源。檢測模塊具有高靈敏度和低延時特性，確保在電源異?；蜣D(zhuǎn)換過程中能夠迅速響應，同時內置去抖動電路，防止由于短暫干擾引發的誤判。

　　雙通道開關控制模塊

　　控制模塊基于檢測模塊輸出信號來選擇合適的電源通道。其內部采用高性能 MOSFET 驅動器，通過 PWM（脈寬調制）或脈沖控制實現低導通電阻和低切換延遲。設計中充分考慮了開關電路的瞬態響應與熱效應問題，使得在電源切換過程中能夠最大程度上降低能量損耗與電壓尖峰。該模塊還集成了邏輯控制電路，支持多種開關模式，包括單向切換、雙向切換以及逐步過渡模式等。

　　電流感應及反饋調節模塊

　　為了確保系統的安全與穩定運行，LTC1473L 內部設計了電流感應器，實時監控輸出電流并反饋給控制電路。通過閉環控制系統調整電流分配，保證在高速動態響應過程中不會發生過流或短路現象。反饋調節模塊還可以根據信號處理技術實現電壓補償，確保在高負荷工況下輸出電壓穩定在一定范圍內。

　　保護電路

　　為了確保電源切換和長期運行的安全性，LTC1473L 集成了多項保護機制：

　　過流保護：當電流超過預設限值時，系統會自動減小輸出功率，并在必要時關閉輸出通道，以防止因短路等原因引發器件損壞。

　　過溫保護：內部溫度傳感器實時監控芯片溫度，一旦溫度超過安全范圍，將觸發限流或關斷機制，防止因過熱而影響運行穩定性。

　　欠壓鎖定：在電源輸入電壓低于最低工作閾值時，電路會自動進入低功耗模式或關斷狀態，確保設備不會在異常供電狀態下運行。

　　通過上述各模塊的協同工作，LTC1473L 實現了對電源輸入的智能管理，既能滿足高效率能源傳輸要求，又能在異常工況下提供有效保護。

　　三、主要特性與技術規格

　　LTC1473L 作為一款專為低電壓系統設計的 PowerPath 驅動器，其技術規格和特點決定了它在復雜應用場景中的優越性能。以下從多個角度詳細介紹其主要特性：

　　低壓差設計

　　LTC1473L 采用先進的低壓差設計，在雙通道切換時能確保極低的導通電阻，從而最大限度減少電壓降和功耗損失。該性能對便攜設備和低電壓系統尤為重要，能夠在電池供電的極限電壓下依然實現穩定運行。

　　快速響應與動態切換

　　針對多電源切換應用，LTC1473L 內置高速檢測與控制邏輯，能夠在極短的時間內完成電源切換，避免在切換過程中電壓出現明顯波動，確保系統連續穩定供電。同時，動態切換技術使得在不同負載和工況下系統均能保持最優供電狀態。

　　多路電源管理能力

　　不同于傳統單通道切換方案，LTC1473L 支持雙通道同時監測與控制。該功能在電源備份和故障切換方案中尤為重要，既可以在主電源出現問題時迅速切換至備用電源，也能在外部適配器供電不足時自動啟用電池供電，實現無縫連接。

　　低靜態電流

　　為了滿足長期待機與低功耗應用需求，該器件在空閑或低負載狀態下具有極低的靜態電流消耗。通過智能休眠與喚醒機制，能夠在減少能耗的同時保持對電源狀態的實時監控。

　　兼容性與靈活性

　　LTC1473L 被設計為適配多種輸入電壓范圍和外部元件配置，其引腳定義和工作模式靈活多變，能夠很好地兼容各類電池、太陽能板和工業電源。其寬廣的輸入電壓范圍使得系統設計者在選型時有更多自由空間，能夠針對不同應用場合進行優化設計。

　　集成保護功能

　　集成的過流、過溫、欠壓保護機制，以及對電磁干擾（EMI）的抑制能力，使得 LTC1473L 在動態工作條件下仍然可以穩定工作，保護下游器件免受電源異常沖擊，提升整體系統的安全性和可靠性。

　　四、應用場景與典型案例

　　隨著嵌入式系統、移動通信和物聯網設備的廣泛應用，LTC1473L 已在多個領域展現出其優異的電源管理能力。下面介紹幾種典型應用場景及實際案例：

　　便攜式電子設備

　　對于智能手機、平板電腦以及各種便攜式設備來說，電池的供電管理至關重要。LTC1473L 能夠?qū)崿F(xiàn)在手機充電和放電過程中無縫切換電源，從而確保設備在不同工況下都能獲得穩定的電壓供給。同時，它能夠保障在低電壓環境下仍能維持設備正常工作，延長電池使用壽命，提升用戶體驗。

　　物聯網終端設備

　　物聯網終端往往需要長時間運行且功耗要求極低。采用 LTC1473L 的 PowerPath 方案后，可以實現低功耗靜態監控和動態電源切換，使得設備在待機模式下依然能保持低能耗，而在數據傳輸或工作負荷變化時，自動切換至高效能電源工作狀態，確保系統穩定運行。

　　工業自動化控制系統

　　工業環境中電源穩定性直接關系到自動化控制系統的安全性和實時性。采用 LTC1473L 的雙通道供電設計，可在主供電系統發生意外故障時及時切換至備用電源，減少系統宕機風險。同時，其內置的過流和過溫保護功能，能夠在惡劣工況下防止電源事故，為工業現場提供可靠的電源管理方案。

　　新能源與太陽能供電系統

　　在太陽能供電系統中，由于光伏板輸出隨環境變化波動較大，電源管理難度較高。利用 LTC1473L 可以實現對太陽能板輸出電壓與儲能電池供電之間的智能切換，確保在日照不足或瞬間負載突變的情況下依然能夠提供穩定的工作電壓，從而提高系統能效。

　　汽車電子系統

　　隨著汽車電子技術的發展，對電源穩定性和安全性要求不斷提升。LTC1473L 可用于汽車電子控制單元（ECU）、信息娛樂系統等供電管理，實現在發動機啟停過程中無縫切換車載電池和輔助電源，確保系統不因供電中斷而導致操作失誤或數據丟失。

　　通過上述各場景的應用，可以看出 LTC1473L 在優化電源切換及提供系統級保護方面具有顯著優勢，是現代電子設計中不可或缺的關鍵器件之一。

　　五、設計應用注意事項

　　在實際工程設計中，應用 LTC1473L 時需要充分考慮諸多因素，以確保器件能夠發揮最佳性能。以下是一些關鍵設計注意事項：

　　電源布局與布線設計

　　為了充分利用 LTC1473L 提供的低電壓切換優勢，器件布局應盡可能靠近電源模塊與負載端，減少走線阻抗。電源供電部分應選用低阻抗 PCB 走線，并配合合理的地平面設計，以降低開關電路的寄生電感和電阻。

　　外部元件選擇

　　根據設計需求，需選擇合適的 MOSFET、電感、電容等外部器件。尤其在高頻工作條件下，必須選用低 ESR 電容以降低紋波電壓。此外，根據負載特性選擇合適的過流保護元件，能有效預防因瞬態電流引發的器件損傷。

　　熱管理設計

　　高效能的電源切換在工作時可能產生一定熱量，因此，合理的散熱設計是保證 LTC1473L 長期穩定運行的關鍵?？刹捎蒙崞L(fēng)扇或系統級的熱仿真分析，對關鍵區域進行溫度優化處理，防止局部過熱。

　　仿真與調試

　　在電路設計階段，建議對 LTC1473L 的工作過程進行電路仿真，通過 SPICE 模型或?qū)Ｓ梅抡孳浖?yàn)證切換響應和保護機制。仿真分析不僅能夠預估系統在不同工況下的表現，還能針對可能出現的暫態現象進行調試優化，確保設計方案的實際可行性。

　　環境與電磁兼容性

　　在設計中需重視系統的電磁兼容性（EMC）問題，尤其是開關電源在高速切換時可能產生高頻噪聲。應在 PCB 布局中充分考慮屏蔽、濾波措施，并合理布置地線和信號線，確保器件在 EMI 較強的環境下不會受到干擾，同時自身對周圍電路也不會產生負面影響。

　　測試與驗證

　　設計完成后，通過實驗室環境下對 LTC1473L 及其外圍電路進行全面測試，包括動態響應、穩態工作、熱量分布以及實際負載下的保護性能測試。針對測試數據進行反饋調整，確保系統各項指標符合設計規范。特別是在電池應用場合，更需關注低電壓?jiǎn)?dòng)及斷電保護功能的可靠性。

　　六、電路實現與典型原理圖解析

　　在實際電路設計中，基于 LTC1473L 的 PowerPath 方案通常包括以下幾個關鍵部分：

　　電源輸入端設計

　　根據實際電源情況，設計中通常會提供多個輸入電源接口。如 USB 電源、外部適配器以及備用電池通道。每個輸入端均需配置濾波電容、穩壓電路以及電流檢測電阻，以確保輸入信號穩定。輸入端通常還會配置低通濾波器，抑制高頻噪聲，確保檢測模塊獲得準確的電壓信息。

　　控制信號配置

　　LTC1473L 的控制信號部分與系統 MCU、時鐘源或?qū)Ｓ每刂破鬟B接，通過 I2C、SPI 或獨立的數字信號進行控制?？刂菩盘?hào)不僅提供電源模式選擇指令，還可以通過編程方式調節切換延時、脈沖寬度等參數，以適應不同應用場景。通過精細化的軟件控制，可以實現從靜態待機到滿載運行的平滑過渡。

　　保護電路實現

　　在原理圖中，過流、過溫及欠壓保護電路以分立元件方式實現，其工作原理與芯片內部保護機制形成互補。具體電路中，過流傳感電阻放置在電源輸出路徑上，通過檢測壓降判斷負載電流情況；而溫度檢測可采用熱敏電阻與相應放大電路組成閉環反饋，實時監控器件溫度。各類保護信號均可在 MCU 層面上得到反饋，以便在系統異常時執行安全關斷措施。

　　典型原理圖示例

　　以一款應用方案為例，原理圖中包括電池輸入、USB 輸入、電容濾波、控制信號電路以及保護模塊。原理圖中 LTC1473L 的兩個電源輸入分別連接到系統主供電和備用供電單元，其輸出通過多個 MOSFET 進行分路，最終為負載供電。詳細原理圖中，各連接之間均標注有詳細參數和元件選型說明，便于電路調試和量產設計。
