一、產品簡介

　　LTC4413-1 是一款采用 3mm x 3mm DFN 封裝的雙通道快速理想二極管解決方案，主要用于實現 2.5V 至 5.5V 工作電壓范圍內最大 2.6A 電流的高效電力管理。作為高速開關電路中的關鍵器件，其內置的控制與保護電路可實現低損耗、高響應速度的操作，為現代電源設計提供了高效、可靠的路徑選擇。本文旨在通過詳細介紹 LTC4413-1 的設計原理、內部結構、電氣性能以及實際應用案例等多個方面，幫助讀者全面了解并掌握這款產品的特點和優勢。

　　產品詳情

　　LTC?4413-1 和 LTC4413-2 各自包含兩個單片式理想二極管，均能夠從 2.5V 至 5.5V 的輸入電壓提供高達 2.6A 的輸出電流。理想二極管采用了一個 100mΩ P 溝道 MOSFET，用于獨立地把 INA 連接至 OUTA，以及將 INB 連接至 OUTB。在標準的正向操作期間，這些二極管兩端的電壓降均被調節為低至 18mV。在二極管電流高達 1A 時，靜態電流小于 80μA。如果任一個輸出電壓超過其各自的輸入電壓，則 MOSFET 被關斷，且有少于 1μA 的反向電流從 OUT 流至 IN。每個 MOSFET 中的最大正向電流被限制在一個恒定值 2.6A，而內部熱限制電路負責在故障條件下對器件實施保護。如果某個電壓超過了 LTC4413-2 的絕對最大電壓容限，則內部過壓保護傳感器將能夠檢測出來。

　　兩個高態有效控制引腳可獨立地關斷 LTC4413-1 / LTC4413-2 內含的兩個理想二極管。當選定通道被加有反向偏壓、或者 LTC4413-1 / LTC4413-2 被置于低功率待機狀態時，將由一個 11μA 漏極開路把狀態信號拉至低電平。

　　LTC4413-1 / LTC4413-2 采用 10 引腳 3mm x 3mm DFN 封裝。

　　Applications

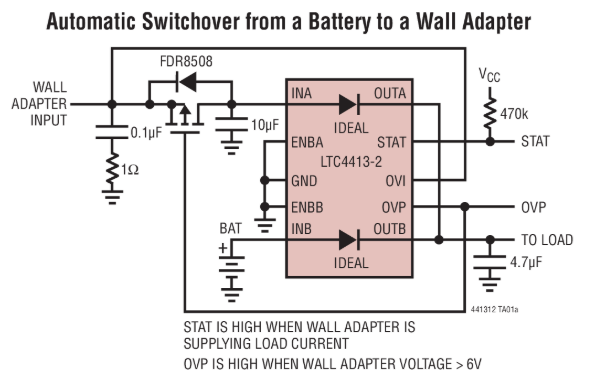

　　手持式產品中的電池和墻上適配器二極管 “或”

　　后備電池二極管 “或”

　　電源轉換

　　USB 外設

　　不間斷電源

　　特性

　　兩通道理想二極管 “或” 或負載均分

　　PowerPath? “或” 二極管的低損耗型替代方案

　　LTC4413 的快速響應型替代器件

　　低正向接通電阻 (在 3.6V 電壓條件下的最大值為 140mΩ)

　　低反向漏電流

　　低已調正向電壓 (典型值為 18mV)

　　具驅動輸出 (用于驅動一個外部 P 溝道 MOSFET) 的過壓保護傳感器 (僅LTC4413-2)

　　2.5V 至 5.5V 工作電壓范圍

　　2.6A 最大正向電流

　　內部限流保護

　　內部熱保護

　　發出狀態輸出信號以指示選定通道導通

　　可編程通道接通 / 關斷操作

　　扁平 (高度僅為 0.75mm) 10 引腳 3mm x 3mm DFN 封裝

　　二、產品概述與背景

　　近年來，隨著電子產品對體積、能效與響應速度要求的不斷提高，傳統二極管在應用上已經逐漸無法滿足高性能電源管理系統對于能耗與溫升控制的嚴格要求。傳統二極管在正向壓降和反向泄漏電流方面存在一定的不足，這在高電流和低電壓應用中尤其明顯。為了應對這種挑戰，業界推出了理想二極管技術，其能夠?qū)崿F(xiàn)接近導體開路的低正向壓降和出色的開關性能。LTC4413-1 就是采用了此類技術的代表性產品之一，通過內置的高速雙通道控制，實現了在 2.5V 至 5.5V 電壓范圍內優異的導通性能，同時具備過流保護、熱關斷等多項安全特性，為電子系統帶來更加節能、穩定的供電體驗。

　　該產品采用了先進的半導體工藝和精密的內置模擬控制電路，能夠滿足高速開關應用對效率、響應時間以及熱管理的需求。其 3mm x 3mm DFN 封裝既保證了器件在有限空間內的高集成度，又有利于散熱設計，提高了整體電路系統的工作穩定性和可靠性。

　　三、核心技術參數與性能指標

　　在電氣性能上，LTC4413-1 具有以下主要技術指標：

　　工作電壓范圍：2.5V 至 5.5V。該寬電壓范圍設計使得器件能夠適應多種電源系統，滿足便攜式設備、通信設備與工業控制系統等多樣化需求。

　　最大連續工作電流：2.6A。產品內部采用了高性能 MOS 管及低導通電阻的功率元件設計，能在高負載情況下保持低電壓降與高效率。

　　快速開關響應：器件內部集成的高速開關控制電路，能夠在納秒級別內完成狀態轉換，有效降低了開關損耗與功率浪費。

　　內置保護功能：包括過流保護和熱關斷保護。當器件在工作中出現異常狀態時，保護電路能夠立即介入，避免損壞器件及相關外部電路。

　　封裝形式：3mm x 3mm DFN 封裝，不僅具有體積小、重量輕等優勢，同時在散熱方面表現優異，能夠有效維持器件內部溫度穩定。

　　上述參數表明，LTC4413-1 在電氣性能與物理結構兩方面均具備出色表現，為設計工程師在功率管理領域提供了可靠而靈活的應用方案。

　　四、內部電路結構與工作原理

　　LTC4413-1 的工作原理基于理想二極管技術，其內部主要由高速 MOS 管、控制比較器、驅動電路、保護模塊以及輔助電路等構成。下面對各部分的工作原理做詳細解析：

　　高速 MOS 管：這是器件實現低正向壓降的關鍵元件。與傳統二極管相比，MOS 管作為開關元件能夠?qū)崿F(xiàn)更低的電阻狀態，使得在導通狀態下的壓降極低，從而顯著降低了能量損耗。同時，MOS 管具有極低的反向恢復時間，能夠在高速切換過程中保證系統的穩定運行。

　　控制比較器：用于檢測輸入電壓與負載需求之間的關系。當檢測到電壓波動或負載突變時，控制比較器會立即觸發內部開關電路，迅速調整導通狀態，實現電流的精確控制。該部件在整個器件中起到了平衡電流與溫升的重要作用。

　　驅動電路：作為控制比較器與 MOS 管之間的橋梁，驅動電路能夠接收控制信號，并將其轉換為適合 MOS 管操作的電平信號。驅動電路中的高性能放大器保證了信號傳遞過程中的穩定性，確保在各種工作模式下器件的響應速度始終保持領先水平。

　　保護模塊：保護模塊包含過流保護、熱關斷及短路保護等功能。在器件工作中，當檢測到超出安全范圍的工作條件時，保護模塊會迅速采取措施，例如限制電流、切斷輸出或者啟動熱保護程序，避免器件長時間處于危險狀態，保障整體電路系統的安全性與可靠性。

　　輔助電路：輔助電路在整個系統中起到監控、校準和輔助保護的作用，確保在各種環境變化下器件都能按照預定的工作參數正常運行。輔助電路設計充分體現了 LTC4413-1 的高集成度理念，極大地減少了外部電路設計的復雜度。

　　整體來看，LTC4413-1 的內部電路設計采用了模塊化設計方法，各模塊之間有著清晰的功能分工與信號交互，在滿足高效率、高響應速度的同時，也實現了多重安全保護，為電源管理系統提供了優質的解決方案。

　　五、封裝特性及機械性能

　　采用 3mm x 3mm DFN 封裝的 LTC4413-1 在尺寸、散熱及機械結構上均有顯著優勢。DFN 封裝本身因其扁平、低高度的特性而被廣泛應用于高密度電路板設計中，能夠大幅節省 PCB 空間。

　　封裝尺寸與布局：3mm x 3mm 的封裝尺寸使得 LTC4413-1 能夠適應各種狹小空間的電路設計需求，特別適合便攜式設備和小型電子產品。與此同時，該封裝形式采用焊接在 PCB 表面，實現了熱散與信號傳輸?shù)碾p重優化設計。

　　散熱性能：DFN 封裝由于其金屬底板與多觸點布局，能夠有效地將器件內部產生的熱量傳導到 PCB 上，利用 PCB 散熱層進一步釋放熱量。此種設計不僅提高了器件的散熱效率，也在一定程度上延長了器件的工作壽命，確保在高負載、連續工作條件下能夠穩定運行。

　　機械可靠性：緊湊的封裝設計使得 LTC4413-1 在抗振動、抗沖擊方面也具有較高的性能指標，能夠在苛刻環境下保持良好的結構穩定性。DFN 封裝的低重量及緊密結構也降低了外部機械力對器件內部連接電路的干擾，有效防止焊點疲勞和斷裂。

　　引腳布局及工藝要求：器件的引腳分布經過優化設計，既能滿足高速信號傳輸要求，也方便 PCB 布局設計。設計工程師在選擇焊接工藝與 PCB 板材時，應參考器件封裝推薦的工藝參數，確保焊接過程中的溫度、時間和壓力均在合理范圍內，從而保證器件可靠安裝和長期穩定工作。

　　綜上所述，DFN 封裝不僅為 LTC4413-1 提供了優異的散熱與機械特性，而且在電磁兼容性和高速信號傳輸上也有明顯優勢，使其成為高性能電源管理系統中首選器件之一。

　　六、電氣性能及熱特性分析

　　在電氣性能方面，LTC4413-1 的主要優勢體現在極低的正向?qū)妷汉涂焖俚拈_關響應速度上。詳細的電氣性能指標如下：

　　正向?qū)▔航担河捎诓捎昧说蛯?dǎo)通電阻 MOS 管，LTC4413-1 在導通狀態下的壓降極低，這使得在大電流傳輸時能量損耗降到最低。同時低壓降也有助于提高整體系統的能效，降低由功耗帶來的熱應力問題。

　　開關速度：器件內置的高速比較器及驅動電路使得其開關轉換時間非常短，即使在高頻率工作模式下也能保持穩定的電流傳輸狀態。這種快速響應性能非常適合用于需要保護電路及電能平衡管理的應用場景，如通信系統、電池充放電管理以及電源冗余切換裝置。

　　反向泄漏與反向恢復：在反向截止?fàn)顟B(tài)下，LTC4413-1 的反向泄漏電流維持在極低的水平，從而避免了在高頻切換過程中產生不必要的功耗。同時，產品設計充分考慮了反向恢復特性，在快速關斷時能確保電流瞬間中斷，防止二次導通，從而實現更加高效的工作模式。

　　溫度特性及熱管理：器件采用了智能化熱關斷保護機制，當內部溫度超過設定閾值時，保護模塊將自動介入，降低功率輸出或完全關斷器件輸出，有效防止器件因過熱而損壞。結合 DFN 封裝優異的散熱設計，在高負載環境下，芯片仍能保持相對穩定的溫度狀態，延長了產品的可靠使用壽命。

　　電磁兼容性：LTC4413-1 的內部電路設計經過精心布局，有效降低了高頻信號在開關過程中產生的電磁干擾（EMI）。這對于現代通信設備、電力轉換模塊以及需要嚴格遵循電磁輻射標準的應用場景具有重要意義。

　　通過上述性能參數與熱特性分析，可以看出 LTC4413-1 不僅具有出色的能效表現和電氣性能，還在熱平衡及電磁兼容方面表現優秀，為整個電源系統提供了堅實的基礎。

　　七、應用場景與電路設計實例

　　LTC4413-1 在實際應用中展現出廣泛的適用性，以下列舉幾種典型的應用場景并給出相關設計實例說明：

　　移動設備與便攜式電子產品：由于器件具有極低的正向?qū)▔航岛托∏傻姆庋b尺寸，特別適合用于手機、平板電腦、便攜式通信終端等設備中的電源保護和電能管理。設計工程師可利用 LTC4413-1 實現電源切換、充電管理以及分路保護，提升整體系統的能效水平和穩定性。

　　電池管理系統：在多路電池管理電路中，LTC4413-1 既可以用于電池與外部電源之間的理想二極管設計，也可通過雙通道設計實現電池之間的優先充電和均衡放電功能。此設計方案能夠有效避免電池逆放電現象，同時實現充放電效率最大化。

　　通信系統與服務器電源：在高頻通信系統與服務器電源模塊中，穩定的電源供電是保障系統正常運行的關鍵。采用 LTC4413-1 可以實現高速電源切換與保護，確保在異常電壓或突發負載變化時，系統依然能保持穩定運行。同時，低正向壓降設計能夠在大電流傳輸時降低功耗，提高服務器的整體能效。

　　汽車電子與工業控制：在汽車電子電路和工業控制系統中，對電源的安全性和穩定性要求極高。LTC4413-1 通過其多重保護機制和快速響應能力，能夠為關鍵負載提供可靠保護，在電源啟動、冗余設計以及瞬間過載保護中均有良好表現。設計時應注意散熱設計和電磁屏蔽，確保在高溫、高振動等惡劣環境下維持器件性能穩定。

　　冗余電源切換系統：在系統設計中，為了提高電源可靠性，經常采用冗余電源設計。LTC4413-1 可以作為關鍵切換器件，實現兩路或者多路電源之間的優先級切換，并在電源故障時迅速切換到備用電源，從而保障系統持續穩定供電。相關設計中需要特別考慮器件響應速度與冗余路徑的匹配，以確保切換過程無縫銜接。

　　上述應用實例不僅展示了 LTC4413-1 的多功能性和高可靠性，同時也為設計工程師在實際電路設計中提供了參考。合理利用產品的各項保護功能與高速響應能力，不僅能夠提高整個系統的能效，還能在面對復雜工作環境時實現全面保護。

　　八、布局設計與 PCB 布線注意事項

　　在電路設計過程中，LTC4413-1 的正確布局與 PCB 布線對器件性能的發揮至關重要。以下幾點是布局與布線時需重點關注的方面：

　　焊盤設計：3mm x 3mm 的 DFN 封裝對焊盤尺寸和間距有嚴格要求。設計時需根據廠商提供的封裝圖紙進行焊盤繪制，以確保器件能夠穩固焊接并獲得良好的散熱性能。建議在 PCB 上設計專門的散熱銅箔區域，并利用多層 PCB 的熱過孔實現熱量快速傳導。

　　信號走線：由于器件內部含有高速開關元件，因此布線時應盡量保證信號走線的短且直，避免不必要的彎曲與延遲。高速走線區域要注意屏蔽設計，減少干擾。建議在關鍵走線上采用地線屏蔽，并預留充足的過孔以利于電流分流。

　　熱管理設計：對于大電流應用，局部發熱問題尤其明顯。工程師在 PCB 布局時應預留足夠的散熱區域，并選擇熱傳導性能較好的 PCB 材料。如果條件允許，可以結合風扇散熱或者液冷方案，以確保器件在長時間高負載工作下不會過熱。

　　電源濾波與旁路電容：為確保器件內部高速開關電路的正常工作，建議在 LTC4413-1 附近增加適當容量的旁路電容。電容的選擇應根據信號頻率和響應特性進行匹配，同時對電源線進行濾波設計，降低噪聲干擾，確保整體系統的穩定性。

　　EMC 考慮：高頻開關電路可能產生較強的電磁干擾，因此在設計中應合理布局接地和屏蔽結構。建議在設計 PCB 時設置專門的地平面，并在關鍵區域增加 EMI 濾波電感以及電容組件，同時盡量避免長距離的信號傳輸，以減少電磁輻射。

　　通過合理的布局設計與 PCB 布線方案，能夠大幅提升 LTC4413-1 在實際應用中的表現，確保其各項性能指標充分發揮，從而為整個電源管理系統提供可靠支持。

　　九、可靠性與保護性能詳解

　　在電子系統設計中，保護機制是確保器件長期穩定運行的重要因素。LTC4413-1 內置的過流保護、熱關斷以及短路檢測功能，為系統提供了多重安全保障。下面詳細介紹各項保護機制的工作原理與實現方法：

　　過流保護：當通過 LTC4413-1 的電流超過器件額定值時，內部檢測電路會迅速捕獲超載信號，觸發過流保護模式。在此模式下，器件將自動限制輸出電流，以防止因過載導致元件損壞。過流保護設計中還可以結合外部電流檢測電阻實現更加精準的監控，確保在負載突變時能及時介入。

　　熱關斷保護：在高負載或環境溫度較高的條件下，器件內部溫度可能迅速上升。為避免溫度過高損壞內部元件，LTC4413-1 內置熱敏電路會在溫度超過安全閾值時快速切斷輸出或者降低工作狀態，待溫度降至正常范圍后自動恢復工作。該功能使設備能夠在極端溫度環境下確保自身安全，具有很高的實用價值。

　　短路檢測：短路是電子系統中常見且具有破壞性的故障。LTC4413-1 能夠準確識別短路故障，并在故障發生時快速響應，通過切斷輸出信號保護系統。結合器件內部快速響應控制電路，短路情況下能夠有效防止持續高電流傳導，降低系統風險。

　　過溫報警與系統日志記錄：部分應用中，工程師還可以通過外部輔助電路與傳感器，實現對 LTC4413-1 的工作溫度和保護狀態進行實時監控。此舉不僅有助于及時預知系統異常，還能為設備維護和后期調試提供寶貴數據支持。

　　綜合來看，多重保護機制的集成使 LTC4413-1 在各類高要求應用場合均能表現出卓越的可靠性。設計工程師在實際應用中應充分利用這些保護功能，并根據具體需求添加冗余保護措施，構建高穩定性電源管理系統。

　　十、與其他同類產品的對比分析

　　在電源管理市場上，LTC4413-1 并非唯一的理想二極管產品。但與同類產品相比，其具有以下明顯優勢：

　　高速響應性能：由于采用了先進的內部開關控制技術和高速 MOS 管，LTC4413-1 在響應速度上遠優于傳統二極管和部分理想二極管解決方案。無論在負載突變還是電源切換時，都能確保系統快速穩定地恢復正常工作狀態。

　　低正向?qū)妷海号c傳統二極管相比，采用新型封裝與先進工藝的 LTC4413-1 具有更低的正向電阻和極低的壓降，能夠在大電流工作時最大程度上降低能量損耗，提高系統整體效率。

　　集成度高：LTC4413-1 內置多重保護功能，包括過流、短路、熱關斷等，這使得設計工程師在電路設計過程中無需額外增加保護模塊，從而實現簡化電路布局、減少元器件數量和降低系統成本。

　　封裝優勢：采用 3mm x 3mm DFN 封裝的設計，不僅具有體積小巧、適用于高密度 PCB 布局等優點，同時在散熱和抗機械振動方面也有良好表現，為高端電源管理系統提供了更強的適應性。

　　應用靈活性：寬工作電壓范圍和高電流處理能力使得 LTC4413-1 可適應廣泛的應用場景，從移動設備到工業控制，從服務器電源到汽車電子均能見到其身影，其產品定位非常精準，滿足多層次市場需求。

　　通過對比分析，可以看出 LTC4413-1 在高速響應、低損耗、多重保護和封裝優化等方面具備明顯競爭優勢，為系統設計師提供了強大的技術支持和更高的產品性價比選擇。

　　十一、生產工藝與質量控制

　　在當今激烈的市場競爭中，產品的生產工藝和質量控制對于保證器件長期可靠性至關重要。LTC4413-1 在生產過程中采用先進的半導體工藝和嚴格的質量檢測流程，主要體現在以下幾個方面：

　　晶圓加工：利用高精度光刻和拋光工藝，確保每一個晶圓上都能達到設計要求。采用低缺陷工藝實現高良率，保證器件的電氣性能和機械特性一致性。

　　封裝技術：DFN 封裝技術要求嚴格的微焊接工藝和先進的薄膜技術。封裝過程中采用自動化焊接檢測、X光檢測及溫度循環測試，確保器件在出廠前經過充分驗證，滿足高可靠性要求。

　　環境測試：在產品上市前，所有 LTC4413-1 器件都經過高溫、高濕、振動、沖擊等多項嚴苛的環境測試，確保在極端工作條件下仍能穩定運行。

　　質量追溯：公司建立了完善的質量追溯體系，從原材料采購到生產制造，再到最終測試，每個環節均有詳細記錄，確保每一件產品的出廠均符合國際質量標準和環保要求。

　　這種從晶圓到封裝再到最終測試的全流程質量控制，不僅保障了 LTC4413-1 的高性能，同時為客戶提供了長期穩定可靠的使用承諾。

　　十二、實際應用案例分享

　　為了更直觀地展示 LTC4413-1 的應用優勢，下面分享兩個實際應用案例：

　　案例一：移動通信終端電源管理

　　在一款高端智能手機的電源管理設計中，工程師采用 LTC4413-1 實現了電源切換與保護功能。得益于器件極低的正向?qū)▔航蹬c高速響應特性，該系統在啟動和突發負載情況下均能迅速完成電源切換，保證了主電路穩定供電。同時，多重保護功能有效防止了過流、短路以及過熱現象的發生，大大提高了手機續航與系統穩定性。經過嚴格的環境測試，這款智能手機在低溫、高溫、振動等各項測試中均表現出色，驗證了 LTC4413-1 在便攜式設備電源管理中的卓越應用價值。

　　案例二：服務器及數據中心電源冗余設計

　　在數據中心中，可靠的電源供應是保障服務器運行的關鍵。利用 LTC4413-1 的雙通道設計，工程師構建了兩路冗余電源切換系統。當主電源出現異常時，保護電路能夠即時切換到備用電源，確保服務器不間斷運行。系統通過實時監測電流、電壓及溫度，實現了自動故障切換和預警機制，顯著提高了數據中心整體電源供應的可靠性。該方案經過大規模實際運行驗證，得到了客戶的一致好評，充分展現了 LTC4413-1 在高可靠性電源管理系統中的應用潛力。

　　十三、未來發展與創新趨勢

　　隨著物聯網、5G 通信以及人工智能技術的不斷普及，對高效、低功耗電源管理器件的需求日益增長。未來 LTC4413-1 這類理想二極管解決方案的發展將主要聚焦于以下幾個方向：

　　降低功耗與能效優化：未來產品將更加關注器件在極低功耗下的穩定工作，以滿足便攜設備和穿戴設備對續航時間的要求。同時，通過降低器件內部功耗，實現系統整體能耗的大幅度下降。

　　小型化與高集成化：隨著電子產品向超小型化發展，器件尺寸將進一步縮減，同時多種功能將在單一芯片內集成。DFN 封裝將不斷優化，提供更高的散熱效率和可靠性。

　　智能化自診斷與反饋機制：未來的理想二極管器件不僅僅實現基本的電流保護，還將集成更多智能化監控功能，如實時故障診斷、預警反饋及遠程數據采集，為系統維護提供更多信息支持。

　　材料與工藝創新：新型半導體材料和先進封裝工藝的應用，將不斷提高器件的開關速度和熱穩定性，為高頻、高負載電源管理提供更強的支持。

　　十四、總結與前景展望

　　綜上所述，LTC4413-1 作為采用 3mm x 3mm DFN 封裝的雙通道高速理想二極管產品，在寬電壓范圍、高電流處理能力、低導通電壓、快速響應以及多重保護功能等方面均表現出色。本文從產品簡介、技術參數、內部電路結構、封裝特性、電氣性能、PCB 布線、可靠性及實際應用案例等多個角度對該器件進行了詳盡解析?？梢灶A(yù)見，隨著應用領域的不斷擴展和技術的持續創新，LTC4413-1 類似的理想二極管解決方案將在未來的電子產品中扮演越來越重要的角色，推動電源管理技術向更高效率、更低功耗及更高安全性的方向發展。

　　對于設計工程師而言，深入理解 LTC4413-1 的內部原理與各項關鍵技術參數，對于構建高效、穩定和安全的電源管理系統具有十分重要的意義。同時，通過不斷學習最新的工藝信息與實際應用經驗，還可以更好地發揮器件在不同場景下的優異性能，為現代電子系統提供堅實可靠的電源保障。

　　未來在產品迭代升級過程中，廠商也將不斷優化內部電路設計與制造工藝，推出更多符合市場需求的高性能解決方案。對于電子行業從業者而言，掌握這些前沿技術與實際應用經驗，不僅能夠提升產品競爭力，也將推動整個行業的技術進步。

　　LTC4413-1 的推出標志著理想二極管領域邁向了一個新的臺階，其高性能、高可靠性與靈活應用特性正逐漸被全球用戶認可。在持續發展的電子市場中，此類器件必將憑借出色的綜合性能，成為推動整個電源管理行業技術革新的重要動力。
