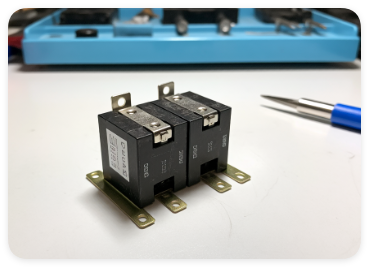

正反轉固態接觸器的接線方法相對復雜，因為它需要實現電動機的正反轉控制。以下是一個基本的接線方法，但請注意，具體的接線可能因固態接觸器的型號和應用場景而有所不同。在實際操作前，請務必參考固態接觸器的產品說明書。

一、接線前的準備

1. 確認固態接觸器型號和規格：確保所選固態接觸器的額定電流、電壓等參數符合電動機和控制電路的要求。

2. 準備必要的工具和材料：如螺絲刀、剝線鉗、絕緣膠帶、電線、接線端子等。

二、接線步驟

1. 控制電路接線

假設使用兩個固態接觸器分別控制電動機的正轉和反轉，以及一個控制開關來選擇電動機的轉動方向。

• 正轉控制電路：

• 將控制開關的正轉輸出端連接到正轉固態接觸器的控制信號輸入端。

• 確保正轉固態接觸器的控制信號輸入端連接正確，通常包括控制信號的正極和負極。

• 反轉控制電路：

• 將控制開關的反轉輸出端連接到反轉固態接觸器的控制信號輸入端。

• 確保反轉固態接觸器的控制信號輸入端連接正確，通常也包括控制信號的正極和負極。

• 互鎖電路（可選，但推薦）：

• 在正轉固態接觸器的輸出端與反轉固態接觸器的控制信號輸入端之間連接一個常閉觸點（可以是正轉固態接觸器的輔助常閉觸點）。

• 在反轉固態接觸器的輸出端與正轉固態接觸器的控制信號輸入端之間連接一個常閉觸點（可以是反轉固態接觸器的輔助常閉觸點）。

• 這樣做的目的是防止正轉和反轉固態接觸器同時導通，導致電源短路或電動機損壞。

2. 主電路接線

• 電動機接線：

• 將電動機的三個相線（通常為U、V、W）分別引出。

• 正轉固態接觸器輸出端接線：

• 將電動機的U相線連接到正轉固態接觸器的輸出端的一個相線端子上。

• 將電動機的V相線連接到正轉固態接觸器的輸出端的另一個相線端子上。

• 將電動機的W相線連接到正轉固態接觸器的輸出端的第三個相線端子上。

• 反轉固態接觸器輸出端接線：

• 將電動機的U相線（或另一相線，取決于電動機的相序要求）連接到反轉固態接觸器的輸出端的一個相線端子上。

• 將電動機的V相線保持不變，或者根據需要連接到反轉固態接觸器的輸出端的另一個相線端子上（如果不需要換相，則保持與正轉時相同的連接）。

• 將電動機的W相線（或之前未連接的那相線）連接到反轉固態接觸器的輸出端的第三個相線端子上。

• 注意：在反轉接線時，需要交換電動機的兩相線（如U相和W相），以改變電動機的旋轉方向。但具體交換哪兩相取決于電動機的相序要求。
