紅外遙控接收頭的基礎知識

一、紅外遙控接收頭概述

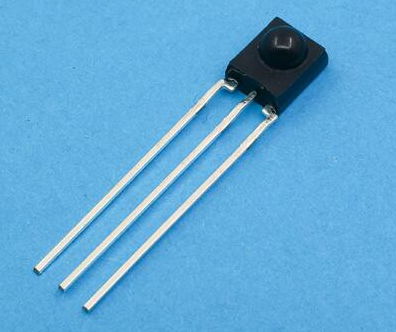

紅外遙控接收頭（Infrared Receiver Module）是一種用于接收紅外遙控信號的電子元件，廣泛應用于家用電器、安防設備、智能家居、工業控制等領域。其主要作用是接收由紅外遙控器發出的紅外光信號，并將其轉換為電信號，從而實現遠程控制。

紅外遙控接收頭通常由光電二極管、信號處理電路和輸出接口組成。其核心部分是紅外光電二極管，它能夠感應特定波長（一般為940nm左右）的紅外光，并將光信號轉換為電信號。信號處理電路負責放大、濾波和解碼，最終輸出可以被微控制器或其他控制電路識別的數字信號。

現代紅外遙控技術在消費電子、工業自動化、智能家居等領域得到了廣泛應用，并不斷優化技術，使得紅外遙控接收頭具備更強的抗干擾能力、更高的靈敏度和更遠的接收距離。

二、紅外遙控接收頭的工作原理

紅外遙控接收頭的工作原理主要包括以下幾個步驟：

1. 紅外光接收

• 當紅外遙控器發射紅外信號時，接收頭中的紅外光電二極管會接收到這些紅外光。

2. 光電轉換

• 光電二極管將接收到的紅外光轉換為微弱的電信號。

3. 信號放大

• 由于光電轉換后的信號較弱，內部的放大電路會對其進行放大，以便后續處理。

4. 信號濾波

• 紅外遙控信號一般采用一定的調制頻率（如38kHz）進行傳輸，接收頭內部的濾波電路會濾除非調制頻率的信號，以提高抗干擾能力。

5. 解調與解碼

• 經過濾波的信號被解調電路處理，提取出遙控器發送的編碼信號，并傳輸給后續控制器。

6. 輸出數字信號

• 解調后的信號以數字脈沖形式輸出，可供單片機或其他電子設備進一步解析。

此外，為了提升信號穩定性，許多現代紅外接收頭采用自動增益控制（AGC）技術，以適應不同強度的輸入信號，避免誤碼。

三、紅外遙控接收頭的主要參數

紅外遙控接收頭的主要參數如下：

1. 工作電壓：一般為3V-5V，部分型號可支持更寬的電壓范圍。

2. 中心頻率：常見的接收頻率有38kHz、36kHz、40kHz等。

3. 接收角度：通常為±45°，具體視型號而定。

4. 接收距離：一般在8-15米，取決于發射功率和環境條件。

5. 輸出信號：TTL電平或CMOS電平，適用于微控制器接口。

6. 抗干擾能力：需要具備良好的抗環境光干擾能力，如避免受到日光燈、陽光等強光干擾。

7. 響應時間：通常為數百微秒到幾毫秒之間，決定了信號的傳輸速度和準確性。

四、紅外遙控接收頭的分類

紅外遙控接收頭按不同的分類方式可分為以下幾類：

1. 按接收頻率分類

• 38kHz（最常見，應用最廣）

• 36kHz

• 40kHz

• 56kHz（較少見，用于特定設備）

2. 按外形封裝分類

• 管狀接收頭（如TSOP系列）

• 扁平封裝接收頭（如VS1838B）

• 貼片式接收頭（用于小型電子設備）

3. 按應用領域分類

• 家用電器（電視、機頂盒、空調等）

• 工業控制（遠程開關控制）

• 智能家居（紅外控制燈光、窗簾等）

• 安防設備（紅外報警、門禁控制等）

五、紅外遙控接收頭的選購指南

1. 根據應用選擇合適的接收頻率（常見為38kHz）。

2. 考慮工作電壓范圍，確保與使用設備兼容。

3. 查看接收距離，是否滿足實際需求。

4. 選擇抗干擾能力強的型號，減少環境光干擾的影響。

5. 確認封裝尺寸，是否適用于具體電路板。

6. 檢查功耗，低功耗型號更適用于電池供電設備。

六、紅外遙控接收頭的常見問題及解決方案

1. 接收距離短

• 可能是電源電壓不足，或環境光干擾過強。

• 建議使用高靈敏度接收頭，并優化電路設計。

2. 信號不穩定

• 可能是遙控器電池電量不足，或信號干擾導致。

• 更換電池或調整接收頭位置。

3. 無信號輸出

• 檢查電源連接是否正確。

• 確保遙控器與接收頭的頻率匹配。

七、紅外遙控接收頭的未來發展趨勢

隨著科技的不斷發展，紅外遙控技術也在不斷進步，未來可能會朝著以下幾個方向發展：

1. 更高的抗干擾能力：通過改進濾波和信號處理技術，提高紅外接收頭在復雜環境下的穩定性。

2. 更遠的接收距離：利用更高效的信號放大和濾波技術，提高接收距離。

3. 更低的功耗：優化電路設計，使其適用于更多便攜式設備。

4. 集成化發展：結合無線通信（如藍牙、Wi-Fi）等技術，實現多種遙控方式的融合。

八、總結

紅外遙控接收頭是電子設備中不可或缺的組件，廣泛應用于各種遙控系統。了解其工作原理、參數特點、常見型號及使用方法，有助于更好地進行電子設計與應用。同時，隨著智能化需求的增加，紅外遙控技術將繼續演進，為未來的智能控制提供更高效、可靠的解決方案。
