壓敏電阻的基礎知識

1. 壓敏電阻概述

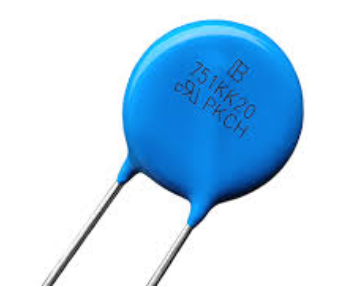

壓敏電阻（Varistor）是一種非線性電阻器件，其電阻值隨外加電壓變化而顯著改變。它是一種典型的過電壓保護元件，在電子電路和電力系統中被廣泛用于抑制浪涌電壓和瞬態過電壓，從而保護電路中的敏感元器件。

壓敏電阻最常見的材料是氧化鋅（ZnO）或碳化硅（SiC），其中氧化鋅壓敏電阻因其優越的性能而得到更廣泛的應用。氧化鋅壓敏電阻由大量微小的氧化鋅晶粒構成，這些晶粒之間形成了類似于半導體PN結的結構，從而賦予其特殊的伏安特性。

2. 壓敏電阻的工作原理

壓敏電阻的工作原理主要依賴于其非線性伏安特性。當兩端的電壓低于其額定電壓時，壓敏電阻呈高阻狀態，幾乎不導通，對電路的影響極小。一旦電壓升高到其限定值以上，壓敏電阻的阻值會迅速降低，使其進入低阻狀態，從而將過電壓分流或限制在安全范圍內，起到保護作用。

這一過程可以類比于一個電子開關：

• 在正常工作電壓下，壓敏電阻相當于一個斷開的開關，不影響電路的正常運行。

• 當電壓超過一定值時，它迅速導通，相當于開關閉合，將瞬態過電壓迅速泄放至地，從而避免電路受到損害。

3. 壓敏電阻的主要參數

為了選擇合適的壓敏電阻，需要了解其主要參數，這些參數直接影響壓敏電阻的性能和應用。

1. 壓敏電壓（Varistor Voltage，V???）

• 這是壓敏電阻的核心參數，指的是在1mA或100mA的直流電流下，壓敏電阻兩端的電壓。

• 常見壓敏電壓范圍從幾伏到幾千伏不等。

2. 通流能力（Surge Current Capability）

• 指壓敏電阻能夠承受的最大沖擊電流，單位為安培（A）。

• 一般用8/20μs的浪涌波形來測試，例如某個壓敏電阻的通流能力標稱為10kA，表示它能承受10,000A的浪涌電流。

3. 能量吸收能力（Energy Absorption Capability）

• 單位為焦耳（J），表示壓敏電阻能夠吸收的最大能量。

• 這個參數決定了壓敏電阻的耐久性，若能量吸收能力過低，容易在浪涌過壓時損壞。

4. 漏電流（Leakage Current）

• 指在正常工作電壓下流過壓敏電阻的電流，單位為微安（μA）。

• 漏電流越小，壓敏電阻對電路的影響越小，長期穩定性越高。

5. 響應時間（Response Time）

• 指壓敏電阻從高阻狀態進入低阻狀態所需的時間，一般為納秒級別。

• 響應時間越短，保護效果越好。

4. 壓敏電阻的特性

1. 非線性伏安特性

• 壓敏電阻的伏安特性曲線呈現強烈的非線性，低于閾值時阻抗極大，高于閾值時阻抗極小。

2. 雙向?qū)ΨQ性

• 大多數壓敏電阻的伏安特性是雙向?qū)ΨQ的，即無論是正向電壓還是反向電壓，壓敏電阻的動作特性基本一致。

3. 高能量吸收能力

• 能夠吸收大能量的瞬態過電壓，而不會像普通電阻那樣直接燒毀。

4. 使用壽命受限

• 由于每次過壓都會使壓敏電阻的性能略微下降，因此其耐用性取決于所承受的浪涌次數和強度。

5. 壓敏電阻的應用領域

1. 電源浪涌保護

• 用于AC/DC電源輸入端，防止雷擊浪涌、電網波動等瞬態高壓損壞設備。

2. 電子設備保護

• 在微處理器、傳感器、通信設備等電子元件周圍使用壓敏電阻，以防止靜電放電（ESD）和瞬態電壓沖擊。

3. 家電保護

• 電視、空調、洗衣機等家用電器的電路板上，常見壓敏電阻用于抗雷擊和電網波動保護。

4. 工業控制系統

• 工業自動化設備、PLC、變頻器等對電源質量要求較高的設備中，壓敏電阻能有效降低浪涌電壓帶來的干擾。

5. 汽車電子

• 現代汽車中的電控單元（ECU）、傳感器、電機驅動模塊等都可能受到瞬態過電壓影響，壓敏電阻可用于保護電路安全。

6. 壓敏電阻的使用注意事項

1. 選型時需考慮實際工作電壓

• 額定工作電壓應小于壓敏電壓，以確保正常工作時壓敏電阻不會頻繁導通。

2. 并聯熔斷器或熱敏電阻

• 在大功率應用中，壓敏電阻失效可能導致短路，因此通常會串聯熔斷器或熱敏電阻以提高可靠性。

3. 定期檢查和更換

• 長期使用后，壓敏電阻的特性會逐漸劣化，應定期檢測其漏電流和壓敏電壓變化情況。

4. 避免過高能量沖擊

• 選擇足夠大的能量吸收能力，否則過大的浪涌可能導致壓敏電阻損壞。

7. 結論

壓敏電阻是一種重要的電子保護元件，廣泛用于電力電子、家電、通信、汽車等多個領域。它能夠有效吸收瞬態過電壓，提高電路的穩定性和安全性。然而，由于其具有壽命限制，在應用中需要合理選擇型號并定期檢查維護，以確保電路的長期可靠運行。

在現代電子設計中，壓敏電阻與其他保護器件（如TVS二極管、熔斷器、熱敏電阻等）相結合，可以實現更加全面的電路保護方案。
