【一、引言】

音調電路是一種專門用于調節音頻信號頻譜特性的電路，廣泛應用于音響設備、調音臺、收音機、功放以及家庭影院等系統中。音頻信號由不同頻率成分構成，人耳對各頻段（低頻、中頻、高頻）的敏感度不同，經過處理后可以改變整體音色，使得聲音更加符合用戶的聽覺偏好。為此，設計師通常采用音調電路來實現對各頻段信號的分別處理，從而達到增強或削弱特定頻率成分的目的。

在眾多音調電路的設計中，常見的有兩種主要結構：衰減式和反饋式。這兩種電路雖然最終目的相似，都是調整音頻信號的頻率響應，但它們的實現原理、構成和性能特點存在顯著差異。本文將詳細探討音調電路的工作原理，并重點分析衰減式與反饋式兩種實現方式的區別，為工程設計人員提供參考。

【二、音調電路的基本原理】

音調電路的核心任務是對輸入的音頻信號進行濾波處理。濾波器是電路中常用的信號處理單元，其作用在于對特定頻率范圍內的信號進行衰減或增強。按照濾波器的功能，可以分為低通濾波器、高通濾波器、帶通濾波器和帶阻濾波器等。在音調電路中，常常采用多個濾波器組合來實現對低頻、中頻、高頻各自的調節，從而達到整體音調控制的目的。

從系統角度來看，音調電路通常需要具備以下特性：

1. 頻率選擇性：電路能夠?qū)μ囟l段的信號進行精確調節；

2. 線性度與動態范圍：在保證信號質量的前提下，不引入明顯失真；

3. 穩定性：調節后的頻率響應在不同工作環境中保持穩定；

4. 靈活性：能夠根據實際應用要求實現增益提升（提升某個頻段信號）或衰減（降低某個頻段信號）的功能。

在實際設計中，為了實現上述目標，工程師們提出了多種電路結構，其中衰減式和反饋式音調電路因其設計思路和實現方式不同，成為研究和應用的重點。

【三、衰減式音調電路】

衰減式音調電路又稱為“削波型”或“分壓型”電路，其基本思想是在信號路徑中引入一個由電阻、電容等無源元件構成的網絡，對信號進行衰減。此類電路在沒有任何主動放大元件的參與下，僅通過被動元件構成一個頻率選擇性衰減網絡，從而實現對不同頻段信號的相對削弱。

1. 基本構成與工作原理
   衰減式電路通常采用橋式或T型結構，將輸入信號分成兩路：一路直接送入輸出，另一路經過濾波網絡后與直接信號混合。濾波網絡中不同元件參數的選擇決定了其對不同頻率信號的衰減程度。通過合理設置電阻和電容的阻抗關系，可以使得在某一特定頻段內信號被明顯削弱，而其他頻段保持較高的電平。這種方式不需要外部電源，也不涉及信號放大，因而電路結構簡單、成本低、穩定性較高。

2. 特點與優勢

• 結構簡單：衰減式電路主要依靠被動元件構成，無需復雜的反饋或主動放大，便于實現與調試；

• 線性響應：由于使用無源元件，信號處理過程中引入的非線性失真較小，適合音頻高保真應用；

• 低噪聲：無源器件本身不會產生噪聲，電路整體噪聲水平低；

• 成本優勢：元件簡單且價格低廉，適合大批量生產和應用于成本敏感型產品。

3. 局限性與不足

• 增益受限：衰減式電路本質上只能削弱信號，對于需要對某一頻段進行提升的場合無法提供增益；

• 調節范圍有限：由于僅能實現衰減作用，調節的自由度和靈活性較低；

• 信號損耗問題：在整個信號路徑中，若存在多個衰減級，可能會導致總體信號電平下降，需要后續級聯放大來補償。

在一些傳統的音響設備中，如部分老式調音臺和收音機，衰減式音調電路因其設計簡單和穩定性高而被廣泛應用，但在追求高動態范圍和靈活調節的現代應用中，其局限性逐漸顯現。

【四、反饋式音調電路】

反饋式音調電路則是在主動放大器件的基礎上，通過引入帶頻率選擇性的反饋網絡來實現音調控制。與衰減式不同，反饋式不僅可以衰減某些頻率信號，還可以實現對特定頻段信號的增益，從而在音調調整上提供更大的靈活性和精細控制。

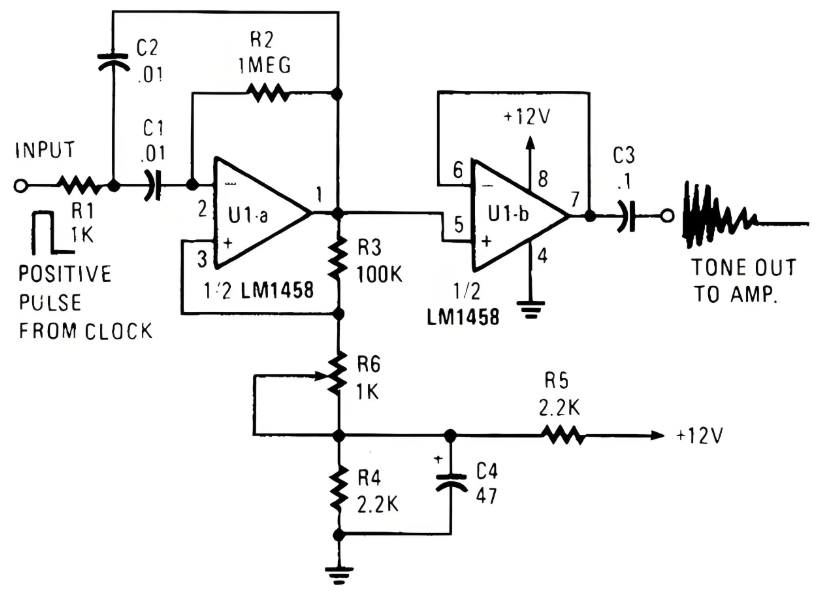

1. 基本構成與工作原理
   反饋式電路通常以運算放大器、晶體管放大器或其他有源器件為核心，構建起正反饋或負反饋網絡。在設計時，設計師會在放大器的反饋回路中加入電容、電阻等元件，這個反饋網絡的阻抗隨頻率變化，從而使得在某一頻段內反饋信號的幅度或相位發生改變。

   具體來說，負反饋網絡能夠穩定放大器的增益，并決定整個電路的頻率響應特性。如果在反饋路徑中引入頻率選擇性的元件，在某一頻段內反饋信號被適當?shù)卣{(diào)節后，就可以實現該頻段信號的放大或削減。例如，在低頻區域，如果反饋網絡設計為對低頻信號減弱反饋，放大器的實際增益在低頻段就會提高，從而實現低頻提升；反之，則可實現低頻削減。

2. 特點與優勢

• 調節靈活性高：反饋式電路不僅可以對信號進行削弱，還能實現增益控制，因此可對低、中、高頻段分別進行提升或衰減；

• 適應性強：借助于有源器件，電路能夠補償因?yàn)V波網絡帶來的信號損耗，保持整體信號電平的穩定；

• 精細控制：反饋網絡中的元件參數可以精確設計，滿足對音頻信號響應曲線的精密要求，使得音質調整更為細膩；

• 功能多樣：可根據需要實現多種音效效果，如低音增強、高音明亮、音色平衡等，適用于高端音頻設備和專業音響系統。

3. 局限性與設計注意事項

• 設計復雜：反饋式電路中涉及到主動器件的非理想特性、相位補償、穩定性問題，設計和調試難度較大；

• 可能引入噪聲：有源器件在放大過程中可能會引入額外噪聲，因此對器件選擇和布局要求較高；

• 功耗較高：相比于純被動的衰減式電路，反饋式電路需要外部供電，功耗和熱設計需予以考慮；

• 穩定性問題：反饋回路設計不當容易引起振蕩或頻率響應異常，工程師必須進行充分仿真與測試以保證電路穩定運行。

【五、衰減式與反饋式音調電路的比較】

在實際應用中，衰減式和反饋式音調電路各有優勢和不足。下面從幾個方面對二者進行詳細比較：

1. 工作原理和信號處理方式
   衰減式電路依靠被動元件構成的濾波網絡實現對特定頻段信號的削減，整體上只能起到衰減作用，而反饋式電路則利用放大器與頻率選擇性反饋網絡，既可實現信號的削減，也能對部分頻段進行增益補償。

2. 結構與復雜度
   衰減式電路結構相對簡單、成本低、易于實現，對設計人員的要求較低；而反饋式電路由于涉及主動元件、反饋網絡的精密設計以及穩定性補償，結構復雜度和設計難度顯著提高，但也因此具備更高的靈活性和精確度。

3. 信號質量與音質表現
   衰減式電路由于全部采用無源元件，其信號路徑中引入的非線性失真較小，適合追求高保真音質的場合；但缺乏增益能力，可能需要在后續級聯放大。反饋式電路則能夠在保證信號整體強度的同時，針對不同頻段實現精細調控，不過設計不當時可能引入失真或噪聲，對整體音質產生不利影響。

4. 應用場景與設計靈活性
   在一些簡單或成本敏感的音響系統中，衰減式電路由于易于實現和較低的功耗，仍然得到廣泛應用；而在高端音頻設備、專業調音臺以及需要復雜音效調控的場合，反饋式電路由于其靈活調節和較高的動態范圍優勢，更受青睞。

【六、應用實例及設計實踐】

在實際工程中，如何選擇合適的音調電路類型往往取決于具體應用需求。下面舉例說明兩種電路在實際設計中的應用差異：

1. 家庭音響系統中的音調控制
   對于家庭音響系統，常見的需求是調整低頻、中頻和高頻的平衡，以適應不同房間聲學環境和個人喜好。若要求系統簡單、成本低且無需大幅度提升信號，設計師往往會采用衰減式音調電路，通過簡單的RC網絡實現各頻段的衰減調節。在這種設計中，只需選用適當數值的電阻和電容，即可構建出穩定的音調控制模塊，并與后級功放組合使用以補償信號衰減。

2. 專業調音臺及高端音響設備
   專業調音臺要求能夠?qū)γ總€(gè)音軌進行精細調控，不僅要衰減噪聲和不需要的頻段，還需要在某些頻段實現增益，從而使得整體音效更具層次感。在此類系統中，反饋式音調電路因其調節靈活、能實現精細控制而被廣泛應用。設計人員通過在運算放大器的反饋回路中引入多級頻率選擇性網絡，實現低音增強或高音提升。與此同時，為了防止可能的振蕩和失真，還需要采用相位補償技術、選擇高品質運放，并進行充分的電路仿真和現場調試，以確保設備在各種工作條件下都能保持穩定、優質的音效表現。

3. 無線通信及特殊音頻信號處理
   除了傳統音頻設備，音調電路還在無線通信、信號調制、以及某些特殊音頻信號處理場合發揮作用。比如，在一些無線電接收機中，音調電路可用于調整解調后音頻信號的頻率響應，使得語音信號更清晰；而在樂器音效處理器中，反饋式電路能夠產生多種特殊音色效果，為演奏者提供豐富的創作空間。

【七、設計注意事項與優化方向】

在選擇和設計音調電路時，不論采用哪種方式，都需要注意以下幾個關鍵點：

1. 元件選擇與匹配
   被動元件（電阻、電容）應選用高精度、低溫漂的型號，保證在溫度變化和長時間使用下依然維持穩定特性。對于反饋式電路中使用的運算放大器或晶體管，更要注意其帶寬、噪聲指標及失真特性，確保整個系統的高保真表現。

2. 電路穩定性
   對于反饋式設計，反饋網絡的相位補償十分關鍵。設計時需要對各級放大器的相位裕度進行詳細計算，防止出現振蕩現象。同時，應在原型板上進行充分測試，并采用仿真軟件驗證設計方案。

3. 溫度與環境影響
   音調電路工作過程中可能受溫度、濕度以及電源波動的影響。合理布局電路、采用濾波及穩壓措施，可以在一定程度上抵消外部干擾，保證音頻信號的穩定傳輸。

4. 信號噪聲控制
   對于高保真音頻系統，噪聲控制尤為重要。反饋式電路在放大過程中容易引入噪聲，設計時應考慮采用屏蔽、濾波以及低噪聲元件等手段，降低電路噪聲，提升信號質量。

5. 成本與功耗平衡
   在實際工程應用中，往往需要在成本、功耗與性能之間找到平衡。衰減式電路由于無須外部電源，功耗低且成本低廉，但在某些應用場合可能無法滿足信號增益要求；反饋式電路雖然功能更強大，但設計復雜且功耗較高，工程師需要根據實際需求進行取舍和優化。

【八、總結】

音調電路作為音頻信號處理的重要模塊，其作用在于調節不同頻率成分的幅度，從而影響音質和整體音效。衰減式音調電路通過簡單的被動元件網絡實現對特定頻段信號的削減，具有結構簡單、成本低、噪聲小等優點，但其固有限制在于無法提供增益補償，調節范圍較為有限。相比之下，反饋式音調電路依托主動放大器件和頻率選擇性反饋網絡，不僅能夠衰減不需要的頻段信號，還可以對某些頻段實現增益控制，使得音調調節更為靈活和精細。然而，其設計復雜、對元件性能要求較高以及潛在的噪聲和穩定性問題，都需要工程師在設計時加以權衡和解決。

總體而言，在音頻設備設計中應根據具體的應用場景和技術要求選擇合適的音調電路結構。如果要求設計簡單、成本低且環境穩定，衰減式電路無疑是一個不錯的選擇；而對于要求高動態范圍和靈活音效控制的專業系統，反饋式電路則能提供更多可能。未來，隨著器件性能的不斷提高和電路設計技術的進步，二者也可能融合發展，出現既具備簡單低噪聲優勢又能實現靈活調節的新型音調電路，為音頻領域帶來更高質量的音效表現。

通過對音調電路的基本概念、工作原理、衰減式與反饋式兩種實現方式及其比較分析，我們可以看出，不同的電路結構在實現音調調節時各有側重和適用場景。工程設計師在實際應用中應根據需求、成本、設計難度及產品定位等多方面因素，綜合考慮選擇最合適的電路方案，以滿足用戶對音質和功能的多樣化要求。
