低頻功率放大器的基礎知識

一、引言

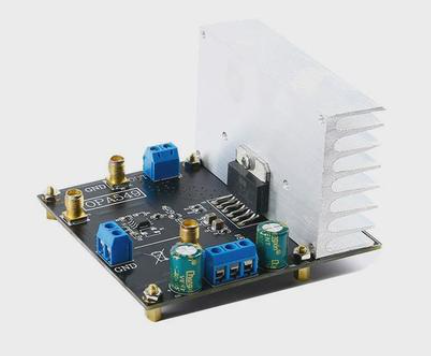

低頻功率放大器（Low-Frequency Power Amplifier，簡稱LFPA）是電子設備中重要的組成部分，主要用于將低頻信號（一般指20Hz至20kHz范圍內的音頻信號或其他較低頻率信號）放大，以驅動揚聲器、電機或其他需要大功率輸入的負載。低頻功率放大器廣泛應用于音響系統、廣播設備、工業控制、醫療設備等領域。本文將詳細介紹低頻功率放大器的基本原理、分類、工作方式、主要參數、典型電路以及應用場景。

二、低頻功率放大器的基本概念

低頻功率放大器的主要功能是將微弱的輸入信號放大到足夠的功率，以便推動負載工作。其基本構成一般包括信號輸入級、電壓放大級、功率放大級以及負載輸出部分。

1. 輸入信號：通常是來自麥克風、音頻播放器、傳感器或其他信號源的微弱信號，幅度較低。

2. 電壓放大：由于輸入信號較小，必須經過電壓放大級提高幅度，使其足以驅動后續的功率放大級。

3. 功率放大：最終級負責提供足夠的電流和功率，以驅動揚聲器或其他負載。

4. 負載匹配：低頻功率放大器通常需要與揚聲器或其他負載進行阻抗匹配，以確保能量高效傳輸。

三、低頻功率放大器的分類

根據不同的工作方式、放大器的電路結構以及功率傳輸特性，低頻功率放大器可以分為以下幾類：

1. 按工作狀態分類

• 甲類（Class A）放大器：甲類放大器的晶體管或電子管在整個輸入信號周期內始終導通，具有良好的線性度和低失真，但效率較低，一般適用于高保真音響。

• 乙類（Class B）放大器：乙類放大器的功率管只在輸入信號的正半周或負半周導通，效率高，但容易產生交越失真。

• 甲乙類（Class AB）放大器：結合甲類和乙類放大器的優點，在小信號時工作于甲類模式，大信號時工作于乙類模式，綜合了高效率和較低的失真，常用于音響系統。

• 丙類（Class C）放大器：只在輸入信號的一小部分時間內導通，效率極高，但失真較大，主要用于射頻放大，不適用于低頻音頻放大。

• D類（Class D）放大器：采用脈沖寬度調制（PWM）或其他開關模式工作，具有極高的效率（可達90%以上），常用于便攜式音響、汽車音響等領域。

2. 按放大器的元件類型分類

• 電子管功率放大器：以電子管為核心，音質優美，但體積大、功耗高、壽命有限。

• 晶體管功率放大器：以雙極型晶體管（BJT）或場效應管（MOSFET）為核心，體積小、效率高、易于集成。

• 集成電路（IC）功率放大器：采用專用功率放大IC，如TDA2030、LM1875等，具有結構緊湊、集成度高、應用方便等優點。

四、低頻功率放大器的主要參數

1. 輸出功率（Pout）：指放大器能夠提供給負載的最大功率，單位為瓦特（W）。

2. 頻率響應（Frequency Response）：指放大器對不同頻率信號的放大能力，一般要求在20Hz-20kHz范圍內響應平坦。

3. 總諧波失真（THD）：表示放大器輸出信號中諧波分量與基波的比值，通常以百分比表示，數值越小表示失真越低。

4. 信噪比（SNR）：指信號的有效成分與噪聲成分的比值，單位為dB，數值越高表示信號質量越好。

5. 輸入阻抗和輸出阻抗：輸入阻抗影響信號源的匹配，輸出阻抗影響負載的匹配，一般放大器的輸入阻抗較高，輸出阻抗較低。

6. 轉換速率（Slew Rate）：表示放大器對輸入信號變化的響應能力，單位為V/μs。

7. 效率（Efficiency）：衡量放大器輸入功率與輸出功率的比值，D類放大器的效率最高，而甲類放大器的效率最低。

五、低頻功率放大器的工作原理

低頻功率放大器的核心原理基于半導體放大元件（如晶體管、MOSFET）的電流放大特性。通常包含以下幾個階段：

1. 前級放大：該部分對輸入信號進行初步放大，提高幅度，使其適合后續放大。

2. 中級放大：提供進一步的電壓放大，同時優化頻率響應和信號質量。

3. 功率級放大：提供足夠的電流和功率，以驅動負載，如揚聲器或其他低頻功率設備。

功率放大級通常采用推挽（Push-Pull）結構，以提高效率并減少失真。例如，甲乙類放大器常用互補對稱推挽電路，以提高效率并降低交越失真。

六、典型電路分析

1. TDA2030功率放大電路
   TDA2030是一款常見的低頻功率放大集成電路，其典型應用電路如下：

• 工作電壓范圍：±6V至±22V

• 典型輸出功率：18W（±18V電源，4Ω負載）

• 低失真和高信噪比

該電路通常采用單電源或雙電源供電，配合合適的濾波和反饋電路，可構成穩定的低頻功率放大系統。

2. 晶體管推挽功率放大電路
   采用NPN和PNP互補晶體管（如TIP41/TIP42）構成的推挽放大電路，能夠提供較高的效率和功率輸出，同時降低交越失真。

七、應用場景

低頻功率放大器的應用非常廣泛，包括但不限于以下領域：

1. 家用音響系統：如功放機、藍牙音箱、家庭影院等。

2. 廣播系統：用于公共廣播、會議音響等場合。

3. 汽車音響：用于汽車音頻系統的功率放大部分。

4. 工業控制：如低頻信號驅動的電機控制、電磁設備等。

5. 醫療設備：用于超聲波儀器、助聽器等。

八、結論

低頻功率放大器是電子電路中不可或缺的組成部分，其設計涉及放大方式、元件選擇、負載匹配等多個方面。隨著技術的發展，D類放大器等高效低功耗方案逐漸流行，為現代音頻和工業控制領域提供了更優的解決方案。
