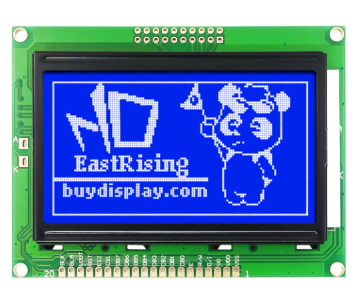

12864是一種常見的液晶顯示屏（LCD），廣泛應用于嵌入式系統、便攜式設備、家電產品等領域。12864液晶屏屬于點陣式LCD屏幕，具有128個水平像素和64個垂直像素，因其分辨率較高，能夠顯示更多的信息和圖形，因此被廣泛應用于顯示模塊。本文將詳細介紹12864液晶顯示屏的基本概念、工作原理、特點、應用及常見型號。

一、12864液晶顯示屏的基本概念

12864液晶顯示屏是一種采用液晶技術制作的顯示屏，其主要特點是通過液晶分子控制光的傳輸來顯示信息。液晶顯示屏相較于傳統的發光顯示器（如LED、CRT）具有較低的功耗、薄型化以及較強的可視性等優勢。12864液晶顯示屏通常用于需要顯示較多文本、圖形或圖標的場合，能夠提供清晰且高效的信息輸出。

二、12864液晶顯示屏的工作原理

12864液晶顯示屏的工作原理基于液晶分子在電場作用下的光學性質。液晶是一種介于液體與固體之間的物質，其分子具有一定的方向性。當電場作用于液晶分子時，液晶的光學特性會發生變化，從而控制光線的透過或阻擋。

12864液晶顯示屏通常采用的是STN（Super Twisted Nematic）或TFT（Thin Film Transistor）技術。STN技術通過電壓控制液晶分子的扭曲角度，進而影響光線的透過率。而TFT液晶屏則是通過每個像素點配備獨立的薄膜晶體管進行控制，從而使每個像素可以獨立控制亮度。

12864液晶顯示屏由128列和64行的像素點陣組成，每個像素點由液晶分子構成。通過控制電路向每個像素點施加電壓，液晶分子會調整其方向，進而影響光線的透過情況。液晶屏背后通常配備有光源，液晶屏通過控制光的透過率來形成不同的圖像和字符。

三、12864液晶顯示屏的結構組成

12864液晶顯示屏由多個重要的部件組成，主要包括顯示屏幕、控制芯片、背光源、接口電路等。

1. 顯示屏幕：這是液晶顯示的核心部分，由多個液晶分子組成，負責圖像的顯示。12864屏幕有128個水平像素和64個垂直像素，構成一個點陣顯示面板。

2. 控制芯片：控制芯片負責將上位機發送的指令轉化為液晶屏能識別的信號，并控制各個像素點的顯示狀態。常見的控制芯片包括ST7920、KS0108、UC1608等。

3. 背光源：背光源是12864液晶顯示屏的光源，通常使用LED作為光源，背光源的亮度和光源類型可以根據具體需求進行調整。

4. 接口電路：12864液晶顯示屏通過一定的接口與外部設備進行數據通信。常見的接口方式包括并行接口和串行接口。并行接口能夠提供較快的傳輸速度，而串行接口則能夠減少引腳的使用，適合于節省空間和簡化電路設計的需求。

四、12864液晶顯示屏的常見型號及參數

12864液晶顯示屏有不同的型號和規格，常見的型號包括ST7920、KS0108、UC1608、SH1106等。不同的型號可能會采用不同的控制芯片、背光設計以及接口方式，因此在選擇時需要根據應用需求進行選擇。

以ST7920為例，它是一款常見的12864液晶顯示屏控制芯片，具有較為豐富的功能，如支持字符顯示、點陣顯示、圖像顯示等。ST7920支持并行和串行兩種通信模式，能夠兼容不同的外部設備接口。它的控制電路簡單，操作方便，適合在各種嵌入式設備中使用。

五、12864液晶顯示屏的顯示效果

12864液晶顯示屏具有較高的分辨率，能夠顯示128×64個像素點。在實際應用中，12864液晶屏不僅能夠顯示基本的文本信息，還能夠顯示簡單的圖形、圖標等。這使得12864液晶屏在許多領域得到了廣泛的應用。

1. 文本顯示：12864液晶顯示屏能夠清晰顯示中文、英文及其他字符，適用于信息顯示、菜單設置、設備狀態等多種場合。其分辨率高，能夠容納較多的文本內容。

2. 圖形顯示：12864液晶顯示屏能夠顯示點陣圖形，適用于顯示圖標、進度條等內容。由于其分辨率較高，圖形顯示效果較為細膩。

3. 多功能顯示：12864液晶顯示屏常常與其他外部設備協同工作，用于顯示設備狀態、傳感器數據、控制界面等多功能內容。

六、12864液晶顯示屏的特點

1. 低功耗：與傳統的發光顯示屏相比，12864液晶顯示屏的功耗較低，適合于便攜設備、嵌入式系統等需要節能的場合。

2. 高分辨率：12864液晶顯示屏具有較高的分辨率（128×64），可以顯示更多的字符和圖形，適合需要顯示較多信息的應用場合。

3. 廣泛的應用：12864液晶顯示屏可以通過不同的接口與各種微控制器（MCU）或單片機（MCU）連接，廣泛應用于嵌入式系統、家電、儀器儀表、消費電子等領域。

4. 便捷的開發支持：12864液晶顯示屏在開發過程中可以通過多種開發工具和庫進行編程，許多開發板和模塊都已集成12864液晶屏，方便開發人員進行應用開發。

5. 清晰的顯示效果：12864液晶顯示屏能夠提供清晰、穩定的顯示效果，適用于不同環境下的顯示需求。由于其采用點陣顯示技術，可以有效避免顯示模糊或不清晰的問題。

七、12864液晶顯示屏的應用領域

12864液晶顯示屏具有廣泛的應用領域，以下是一些典型的應用場景：

1. 嵌入式系統：在許多嵌入式系統中，12864液晶顯示屏用于顯示系統狀態、輸入信息、菜單設置等。嵌入式系統通常使用低功耗微控制器與12864液晶顯示屏進行通信，以實現信息的輸出。

2. 便攜式設備：便攜式設備，如數碼相框、運動手表、便攜式儀器等，常常使用12864液晶顯示屏作為信息顯示界面。由于其較低的功耗和高分辨率，12864液晶顯示屏在便攜設備中具有較大的優勢。

3. 工業控制：在工業控制領域，12864液晶顯示屏用于顯示設備運行狀態、傳感器數據、報警信息等。其清晰的顯示效果使得操作員可以快速讀取設備狀態信息。

4. 家電產品：許多家電產品，如微波爐、空調、洗衣機等，采用12864液晶顯示屏作為用戶界面，展示溫度、模式、計時等信息。

5. 汽車電子：在汽車電子領域，12864液晶顯示屏用于顯示車速、油量、溫度等信息。由于液晶屏的低功耗特性，它們在汽車電子中得到了廣泛應用。

八、總結

12864液晶顯示屏作為一種高分辨率的點陣顯示屏，憑借其低功耗、高顯示效果和廣泛的應用領域，成為了許多嵌入式設備中不可或缺的顯示組件。無論是在嵌入式系統、便攜設備、工業控制還是家電產品中，12864液晶顯示屏都具有廣泛的應用前景。隨著技術的發展，12864液晶顯示屏將繼續在更廣泛的領域發揮重要作用。
