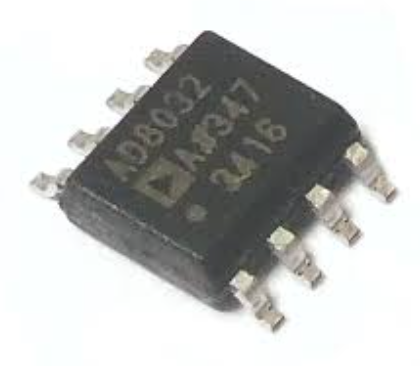

AD8032 精密運算放大器詳解

一、概述

AD8032是一款高性能、低功耗、精密的運算放大器，由Analog Devices公司生產。它設計用于滿足現代電子系統對高精度、低功耗和寬工作電壓范圍的需求。AD8032具有超低噪聲、高輸出驅動能力、寬帶寬和低失真特性，廣泛應用于信號放大、傳感器接口、電流測量、醫療設備、儀器儀表等領域。

本篇文章將詳細介紹AD8032運算放大器的基本參數、工作原理、主要特性、應用領域等，旨在幫助用戶全面了解這款芯片的性能和應用。

二、AD8032 主要參數

AD8032運算放大器的關鍵參數包括：

1. 工作電壓范圍： AD8032支持寬電壓范圍的工作，最低工作電壓為3V，最大工作電壓為12V。該范圍保證了其在各種低電壓電源下的正常工作，并且適用于便攜式設備等對電源要求較高的應用。

2. 增益帶寬積（GBW）： AD8032具有4MHz的增益帶寬積（GBW），使得它能夠在較寬的頻率范圍內提供高增益性能，適用于需要高頻響應的應用。

3. 輸入偏置電流： 該運算放大器的輸入偏置電流非常低，僅為1nA。這意味著AD8032可以用于高阻抗源信號的測量，同時減少由偏置電流引起的誤差。

4. 輸入失調電壓： 輸入失調電壓僅為50μV，這對于需要高精度和低失真放大的應用尤為重要。低失調電壓有助于提高信號的準確性，特別是在低信號放大的情況下。

5. 輸出擺幅： AD8032具有較大的輸出擺幅，能夠在接近電源電壓的情況下輸出信號，提升了其在低電壓系統中的適應能力。

6. 噪聲性能： AD8032具有極低的噪聲特性，單位增益噪聲密度為4nV/√Hz，適用于高精度信號處理和測量系統，尤其是對低噪聲要求較高的環境，如音頻處理、傳感器接口等。

三、AD8032 工作原理

AD8032是一款典型的運算放大器，采用的是負反饋原理進行工作。運算放大器由輸入端、輸出端、增益控制和反饋回路等組成。其基本工作原理可以通過以下幾個方面進行解釋：

1. 輸入信號與反饋控制： AD8032的輸入信號經過正負輸入端的輸入與反饋網絡相結合，形成一個閉環系統，進而決定輸出信號的幅度和相位。通過精確的負反饋設計，可以確保其具有較高的增益和低的失真。

2. 輸入失調電壓補償： 在實際工作中，運算放大器的兩個輸入端可能存在微小的電壓差，AD8032通過自動調整和補償輸入失調電壓，保證輸出信號的精確性。

3. 高輸入阻抗： 由于AD8032的輸入端具有極高的輸入阻抗（通常為100MΩ），可以有效地避免對信號源的加載效應，適合用在需要低輸入負載的應用中。

4. 輸出驅動能力： AD8032能夠驅動較大負載，其輸出能夠提供較高的電流（最大驅動能力為10mA），適合用于驅動較大負載電流的應用，如數據采集系統、控制系統等。

5. 溫度穩定性： AD8032在寬溫度范圍（-40°C到+125°C）內保持穩定的性能。其低失調電壓與偏置電流的特性確保了在極端溫度條件下仍能實現精確的信號放大。

四、AD8032 特性分析

1. 超低噪聲： AD8032采用低噪聲設計，可以有效地減少由于環境干擾、熱噪聲等原因引起的信號失真。在音頻放大、醫學信號放大等對噪聲極為敏感的應用中，AD8032具有顯著的優勢。

2. 高精度運算： 由于其輸入失調電壓低，偏置電流小，AD8032可以進行高精度信號的處理，確保信號的傳輸不受失真影響。尤其適用于高精度測量儀器、傳感器信號放大等精密電子設備。

3. 低功耗設計： AD8032在保持良好性能的同時，具有非常低的功耗，通常在3V電源下的靜態電流為1.5mA。低功耗特性使其在便攜設備、可穿戴設備等應用中尤為重要。

4. 寬電源電壓范圍： AD8032支持從3V到12V的寬電源電壓范圍，能夠適應不同電源條件下的工作要求。這一特性使得它能夠廣泛應用于多種電子系統中，如工業控制系統、汽車電子設備等。

5. 高速響應： 具有4MHz的增益帶寬積，AD8032能夠在較寬的頻率范圍內提供較快的響應速度，適用于需要高頻信號處理的應用。

五、AD8032 應用領域

AD8032因其高性能、低功耗、精密性等特點，適用于多種應用場景。以下是一些常見的應用領域：

1. 精密信號放大： 在工業自動化、醫療設備、測量儀器等領域，AD8032常被用作精密信號放大器，放大來自傳感器或其他低電平信號的輸出，以便后續處理。

2. 音頻信號放大： AD8032的低噪聲特性使其在音頻信號放大中表現出色，常用于音頻處理、音頻功率放大器、音頻采集等領域，確保音質的高保真性。

3. 醫療設備： 在醫療設備中，如ECG（心電圖）、EEG（腦電圖）、血氧監測儀等，AD8032廣泛用于信號放大和處理。其高精度和低失真特性對于醫療數據的準確采集至關重要。

4. 數據采集系統： AD8032常用作數據采集系統中的前端放大器。它能夠?qū)鞲衅鳟a(chǎn)生的微弱信號放大并提供給后續的模數轉換器（ADC）進行數字化處理。

5. 傳感器接口： 由于其高輸入阻抗和低偏置電流特性，AD8032廣泛用于各種傳感器接口中，確保傳感器信號不受加載效應影響，提供準確的輸出信號。

6. 自動化控制系統： 在自動化控制系統中，AD8032被用作信號處理的核心部件，負責對控制信號進行精密的放大處理，確保系統穩定運行。

六、AD8032的優勢與競爭力

AD8032在眾多精密運算放大器中具有顯著的優勢，尤其是在低功耗、高精度、低噪聲和寬工作電壓范圍方面。與其他同類產品相比，AD8032能夠提供更低的失調電壓、偏置電流和更高的輸入阻抗，從而實現更精確的信號處理。這使得它在高精度測量、低噪聲應用和低功耗系統中具有明顯的競爭力。

此外，AD8032的低功耗特性和較小的封裝尺寸也使其非常適合用于需要便攜性和長時間運行的設備，如便攜式醫療設備、無線傳感器網絡等。

七、總結

AD8032是一款優秀的精密運算放大器，憑借其超低噪聲、高精度、低功耗和廣泛的應用范圍，成為許多電子系統中信號處理的首選。它不僅在工業、醫療、音頻和傳感器應用中表現出色，而且其優異的性能和可靠性也為其贏得了廣泛的用戶信賴。了解AD8032的性能特點和應用領域，能夠幫助設計工程師在實際設計中充分發揮其優勢，滿足不同應用的需求。
