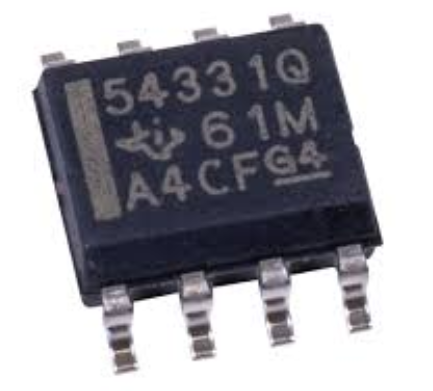

TPS54331 詳細介紹

TPS54331 是一款由德州儀器（Texas Instruments, TI）公司推出的高效、同步降壓轉換器，具有高達3A的輸出電流能力，適用于各類需要穩定電源的電子設備。這款芯片采用了高效的開關模式電源（SMPS）架構，能夠?qū)⑤^高的輸入電壓轉換為較低的輸出電壓，廣泛應用于電池供電系統、通信設備、消費類電子產品、工業控制系統以及其他需要穩壓電源的應用場合。

本篇文章將詳細介紹TPS54331的技術參數、工作原理、特點、應用領域以及如何使用此芯片實現高效電源管理。

一、TPS54331的基本參數

在詳細討論TPS54331之前，了解其基本參數是非常重要的。以下是該芯片的主要技術規格：

• 輸入電壓范圍： 4.5V 至 60V

• 輸出電壓范圍： 0.8V 至 15V

• 最大輸出電流： 3A

• 開關頻率： 340kHz 至 1.6MHz

• 效率： 高達96%

• 工作溫度范圍： -40°C 至 125°C

• 封裝類型： QFN-20封裝

• 電源類型： 同步降壓轉換器

• 軟啟動功能： 支持

TPS54331能夠在較高輸入電壓下提供穩定的輸出電壓，且通過其內置的同步整流技術，能夠?qū)崿F(xiàn)非常高的轉換效率，適合高功率和低功率的應用需求。

二、TPS54331的工作原理

TPS54331是一款降壓型DC-DC轉換器，也稱為buck轉換器。其主要工作原理基于開關模式電源（SMPS）的方式。SMPS采用開關元件（如MOSFET）進行開關操作，通過控制開關頻率和占空比，調節輸出電壓和電流。

1. 輸入電壓的轉換

TPS54331的輸入電壓可以從4.5V擴展至60V，這使得它可以適應多種電源輸入，如來自電池、適配器或者直流電源。芯片通過高效的PWM（脈寬調制）技術控制內置的功率MOSFET，調節能量傳輸。

2. 反饋控制機制

TPS54331采用電壓模式控制（Voltage Mode Control），利用外部反饋回路（通常通過電壓分壓器）來檢測輸出電壓的變化。當輸出電壓高于設定值時，控制電路會降低占空比，減少輸出電壓；當輸出電壓低于設定值時，控制電路會增加占空比，從而調整輸入電源和負載的功率分配，保持輸出電壓的穩定。

3. 同步整流

TPS54331集成了同步整流功能。與傳統的二極管整流相比，同步整流使用內置的NMOS晶體管作為整流器，能夠顯著提高效率。這樣，在開關周期的“關”狀態時，內置NMOS的導通損失遠低于普通二極管，特別是在負載較高時，可以顯著減少能量損失。

4. 軟啟動功能

TPS54331具有內置的軟啟動功能，可以平緩地啟動電源，避免輸出電壓過快上升導致電路中的電流沖擊。軟啟動功能能有效減少電源啟動時對負載的影響，降低系統中的瞬時電流波動，保護系統元件免受損害。

5. 保護功能

TPS54331內置多種保護功能，包括過流保護、過溫保護、欠壓鎖定等功能。過流保護機制能夠在負載電流過大時自動減少輸出功率，避免芯片及其外圍電路受到損壞。過溫保護則會在溫度超過預定閾值時停機，防止芯片因過熱而發生故障。欠壓鎖定機制會在輸入電壓低于某個安全值時停止工作，以保證芯片在不穩定的電壓條件下不會損壞。

三、TPS54331的特點與優勢

1. 高效率

TPS54331的一個顯著優勢是其高效率，最高可達96%。這一高效性能得益于其同步整流技術和低導通電阻的MOSFET設計，使得能量損失最小化，能夠有效提高整體系統的能效，尤其是在負載較重時，能夠大幅降低能量損耗，延長電池壽命。

2. 寬輸入電壓范圍

TPS54331的輸入電壓范圍從4.5V至60V，這使得它可以廣泛適用于各種應用環境，包括汽車電源、工業設備、移動電源等。即使在輸入電壓變化較大的情況下，TPS54331仍能穩定工作，提供可靠的輸出。

3. 集成度高

TPS54331采用了QFN-20封裝，集成度較高，能夠在較小的空間內實現多個功能。其內部集成了PWM控制器、同步整流MOSFET、反饋回路、軟啟動電路、過流保護等多種功能，減少了外部組件的需求，使得設計更加簡潔和緊湊。

4. 高可靠性與保護功能

該芯片提供過流保護、過溫保護、欠壓鎖定等多種安全保護功能，有助于提升系統的可靠性。在電源設計中，穩定性和安全性非常重要，TPS54331能夠有效保障系統在不同的工作條件下不發生故障，延長設備使用壽命。

5. 適應性強

TPS54331支持可調輸出電壓（從0.8V起），且能夠適應不同負載條件下的電流變化，具有良好的負載響應性能。這使得它在多種應用場景中具有較強的適應性，能夠滿足從高功率到低功率的廣泛需求。

四、TPS54331的應用領域

TPS54331憑借其高效、穩定的性能，廣泛應用于以下幾個領域：

1. 電池供電系統

在電池供電的應用中，TPS54331的高效率和低待機功耗能夠有效延長電池的使用時間。例如，在便攜式設備（如筆記本電腦、平板電腦、手持終端）中，TPS54331能夠提供穩定的低電壓輸出，支持設備的長時間運行。

2. 通信設備

在通信設備中，TPS54331能夠提供高效的電源管理，支持各種通信模塊（如5G基站、路由器、無線電設備）所需的穩定電源，保證系統的可靠性和性能。

3. 工業控制系統

工業設備通常需要較寬的輸入電壓范圍和高可靠性，TPS54331能夠滿足這些要求。它常用于工業自動化設備、PLC控制系統、傳感器電源等應用場景。

4. 消費類電子產品

TPS54331也適用于消費類電子產品的電源設計，例如游戲機、家電、音響設備等，這些設備對電源的穩定性和效率有較高要求，TPS54331能夠提供理想的解決方案。

5. 汽車電子

在汽車電子系統中，TPS54331能夠提供汽車電源管理所需的高效電源。其寬廣的輸入電壓范圍使得它適用于汽車的12V、24V電池系統，能夠?yàn)檐囕d娛樂系統、導航系統、傳感器等提供穩定電源。

五、如何使用TPS54331

使用TPS54331進行電源設計時，需要注意以下幾個方面：

1. 外部元件選擇

盡管TPS54331內部集成了許多功能，但它仍需要外部元件支持。例如，外部電感、電容、反饋電阻等都對系統的性能有很大的影響。用戶在設計時需要根據應用需求選擇合適的外部元件，確保輸出電壓穩定且效率最大化。

2. 參考設計

德州儀器為TPS54331提供了多種參考設計，包括不同輸入電壓、輸出電壓和負載條件下的電源設計方案。用戶可以根據自己的需求參考這些設計，進行快速原型開發。

3. 熱管理

雖然TPS54331的效率較高，但在高負載或高輸入電壓下，芯片仍然可能會產生一定的熱量。因此，在設計時需要考慮良好的散熱方案，避免芯片過熱導致性能下降或損壞。
