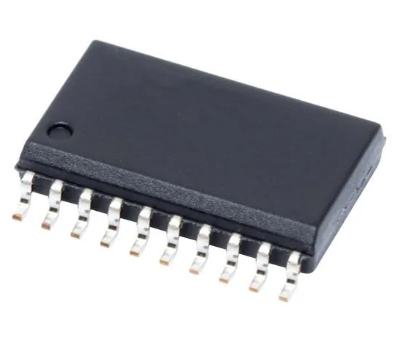

UC3875DWP 是一款高性能的開關模式電源控制芯片，廣泛應用于電源轉換、電源管理和直流電壓調節等領域。它通常用于電源系統中，能為用戶提供穩定、高效的電壓調節。其內部集成了多個功能模塊，具有較強的電流控制和過載保護能力，并且支持高效的電壓反饋和調節。這款芯片常見于變換電壓的應用，尤其是需要高度集成、低損耗的系統。

UC3875DWP的引腳功能

UC3875DWP 芯片有多達 16 個引腳，分別用于不同的功能。了解這些引腳的具體作用，對于正確使用這款芯片至關重要。以下是 UC3875DWP 引腳的詳細功能說明。

1. 引腳 1 (VREF)

VREF 引腳是芯片的參考電壓輸出端。它用于提供一個穩定的參考電壓，這個電壓可以為外部電路提供基準。芯片內部會產生一個固定的參考電壓，通常為 5V，這對于精確的電壓調節和反饋控制非常重要。外部電路可以通過該引腳獲得穩定的電壓源。

2. 引腳 2 (COMP)

COMP 引腳是用于連接補償電容器的端口。該引腳與內部分頻電路和反饋環路相關聯，起到調整控制回路增益的作用。通過在該引腳上連接外部的補償元件（如電容、電阻等），可以調整控制回路的頻率響應，使系統在不同負載條件下保持穩定。

3. 引腳 3 (FB)

FB 引腳是電壓反饋輸入端口。通過將反饋電壓信號送入此引腳，芯片能夠檢測輸出電壓的變化，并自動調整輸出，以確保輸出電壓穩定在設定值。FB 引腳通過反饋環路將輸出電壓信號傳遞給內部控制電路，確保閉環控制能夠正常工作。

4. 引腳 4 (SGND)

SGND 是信號地引腳，它是整個電源系統的地線端口，所有與信號相關的部分都要連接到這個引腳。它與系統中的其他地線有嚴格的隔離，避免了信號地和功率地的相互干擾，確保系統工作時的信號精度。

5. 引腳 5 (VCC)

VCC 引腳是芯片的電源輸入端口，用于提供芯片工作的電壓。芯片內部電路需要穩定的電源輸入，以確保各項功能的正常運行。通常情況下，VCC 引腳應連接到電源的正極，提供5V或12V的電壓。

6. 引腳 6 (ISENSE)

ISENSE 引腳是電流檢測輸入端，它用于感知通過外部電流感測電阻流過的電流。這可以幫助芯片進行過電流保護和電流調節，確保輸出電流不超過設定的安全限值。通常通過外部電流感應電阻，將該電流信號輸入到此引腳。

7. 引腳 7 (CT)

CT 引腳用于連接定時電容器，它與控制器的啟動、停止及振蕩頻率的設定密切相關。通過改變連接的電容大小，可以調整芯片的工作周期和開關頻率，從而調節電源的響應速度。

8. 引腳 8 (DISCH)

DISCH 引腳用于與外部電路的放電功能相連接，通常連接到一個外部電容器和電阻器，用于定時控制電路的放電過程。該引腳的作用是確保電路在適當?shù)臅r(shí)機進行關斷，減少電源系統中的延遲和噪聲。

9. 引腳 9 (CS)

CS 引腳是芯片的當前感應輸入端。通過監測這個引腳上的電壓，芯片可以檢測到電流的波動情況，進而調節輸出電流或電壓，避免系統超載或過流。

10. 引腳 10 (PGND)

PGND 引腳是功率地引腳，通常與功率部分的地線連接。它與信號地 SGND 是隔離的，以防止電流干擾和信號干擾。PGND 引腳提供給芯片大功率部分所需的返回路徑。

11. 引腳 11 (VDD)

VDD 引腳是芯片的電源輸入端，通常連接到外部電源的正極。該引腳為芯片的邏輯電路和內部功能模塊提供所需的工作電壓。VDD 引腳必須為芯片提供足夠的電壓，以確保系統的穩定運行。

12. 引腳 12 (ON/OFF)

ON/OFF 引腳用于控制芯片的啟停。它連接到外部開關，用于啟動或關閉芯片的工作。在某些應用中，通過這個引腳可以控制芯片的電源啟停，便于節省功耗。

13. 引腳 13 (OUT)

OUT 引腳是芯片的輸出端。它連接到負載電路的輸入端，用于提供調節后的電壓輸出。根據控制信號和反饋信息，芯片會調整輸出端的電壓，以滿足系統的需求。

14. 引腳 14 (SHUTDOWN)

SHUTDOWN 引腳用于芯片的關斷操作。連接到此引腳的外部控制電路能夠根據需要將芯片進入關斷狀態，停止其工作，從而降低功耗或在系統故障時進行保護。

15. 引腳 15 (SYNC)

SYNC 引腳是同步信號輸入端。在某些系統中，可以通過該引腳與其他控制電路同步工作，以保證多個電源模塊的協同工作。通過調整同步信號的時序，可以確保電源系統的多個模塊在相同的周期內工作，避免產生相互干擾。

16. 引腳 16 (SYNC OUT)

SYNC OUT 引腳是同步信號輸出端，通常與其他同步電路連接。它輸出芯片工作頻率的同步信號，用于與其他電源模塊或控制器進行時序同步。通過該引腳的輸出，系統中的多個模塊能夠保持同步運行，避免時序上的沖突。

UC3875DWP的應用場景

UC3875DWP 作為一種高性能的開關電源控制器，被廣泛應用于許多需要高效電源轉換的場合。例如，在電腦電源、通信設備、電力設備等領域，UC3875DWP 都有著重要的應用。

1. 計算機電源系統

在計算機電源系統中，UC3875DWP 可以作為主控芯片，控制多個電源模塊的輸出電壓和電流，以實現高效的電能轉換。通過其精確的電壓反饋控制功能，保證電源輸出穩定，避免電壓波動對計算機系統造成影響。

2. 通信設備

在通信設備中，UC3875DWP 被用來為各個模塊提供穩定的電源。例如，在基站、路由器等通信設備中，芯片可以通過高效的電源轉換和電流控制功能，保證設備在高負載下也能穩定運行。

3. 工業控制系統

UC3875DWP 也被廣泛應用于各種工業控制系統中，如自動化設備、電力系統等。在這些領域中，芯片能提供高效的電能轉換，確保系統的穩定性與高效性，減少功率損失。

4. 其他高效電源需求應用

此外，UC3875DWP 還廣泛應用于其他對電源有高效要求的場合，例如 LED 驅動、電動工具、便攜式設備等。

總結

UC3875DWP 芯片是一款高效、可靠的開關電源控制芯片，具有多種引腳功能，能滿足現代電源系統對高效電能轉換的要求。通過精確的電壓控制和電流反饋，它廣泛應用于計算機電源、通信設備、工業控制系統等多個領域。在實際應用中，合理配置各引腳，結合外部電路，可以最大限度地發揮芯片的性能，確保系統穩定、可靠地運行。
