IRF630N是一款常用的N溝道功率MOSFET，廣泛應用于高效開關電源、DC-DC轉換器、逆變器等電力電子領域。為了深入了解IRF630N，我們需要詳細解析其引腳圖、結構原理、性能特點、以及實際應用等方面。

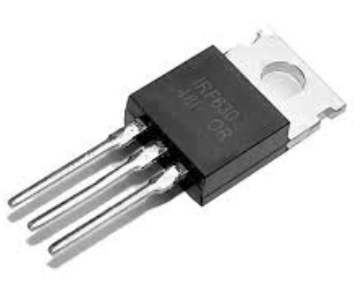

IRF630N 引腳圖

IRF630N的引腳配置較為標準，屬于三端元件，主要包括源極（Source）、漏極（Drain）和柵極（Gate）。具體來說，IRF630N的引腳定義如下：

1. 引腳1（Source）： 該引腳是源極，通常連接到電路的負極或者接地。源極是MOSFET的參考電位，控制著流入漏極的電流。

2. 引腳2（Gate）： 柵極是控制MOSFET開關的引腳。通過施加一個足夠的電壓，柵極可以使MOSFET導通或者截止。對于IRF630N來說，柵極的控制電壓通常需要達到一定的閾值（Vgs(th)），才能使其開始導通。

3. 引腳3（Drain）： 漏極是電流流出MOSFET的端口。IRF630N作為一個N溝道MOSFET，其漏極通常連接到負載電路的一個端點，電流則從漏極流出，最終通過源極返回。

這些引腳配置使得IRF630N能夠有效地在電力電子應用中進行電流開關和調節。

IRF630N 的工作原理

IRF630N屬于N溝道MOSFET，因此它的工作原理與其他MOSFET類似。MOSFET的工作依賴于柵極電壓控制的電場效應。當柵極電壓高于源極電壓時，MOSFET導通，漏極與源極之間形成低阻路徑；當柵極電壓低于源極電壓時，MOSFET截止，漏極與源極之間的阻抗非常高。具體來說，IRF630N的工作可以分為三個主要狀態：

1. 導通狀態： 當柵極電壓大于源極電壓（通常大于10V時），MOSFET導通，形成低阻抗通道。電流能夠從漏極流向源極。

2. 截止狀態： 當柵極電壓低于源極電壓時，MOSFET截止，幾乎沒有電流流過，從而阻斷電流。

3. 線性區域： 這是MOSFET的一種工作狀態，其中柵極電壓處于某個臨界值附近，MOSFET既不是完全導通，也不是完全截止。在這一區域，MOSFET的表現類似于一個變阻器，可以用來實現電流調節。

IRF630N 的主要特點

IRF630N具備一些顯著的性能特點，這些特點使得它在多種應用中廣受歡迎：

1. 高電壓承受能力： IRF630N具有高達200V的漏源電壓（Vds），適用于中高壓電源系統。

2. 較低的導通電阻： 該MOSFET的導通電阻（Rds(on)）較低，這意味著它在導通時的能量損耗較小，從而提高了效率。

3. 較快的開關速度： IRF630N的開關速度較快，使得它能夠用于高速開關電源、逆變器等需要快速響應的電力電子系統。

4. 高耐熱性： IRF630N的最大結溫可以達到150°C，適應高溫環境工作，增加了其在惡劣條件下的可靠性。

5. 適用廣泛： IRF630N適用于多種電子電路，包括電機驅動、電源管理、逆變器、DC-DC轉換器等。

IRF630N 的應用領域

IRF630N的高性能使其在多個領域中得到了廣泛應用。以下是一些常見的應用場景：

1. 電源管理： IRF630N可用于開關電源、DC-DC轉換器中，提供高效的電流開關功能。其低導通電阻和快速開關特性使其在電源轉換中表現優異。

2. 電機驅動： 在電動機驅動系統中，IRF630N常作為開關元件，調節電流流向電機繞組。其高開關效率和耐高壓能力使其非常適合用于電機控制電路。

3. 逆變器： IRF630N適用于太陽能逆變器和其他類型的逆變器中。由于其能夠承受高電壓，且有較低的開關損耗，IRF630N在這些應用中具有較好的性能。

4. 音頻放大器： 在一些高功率音頻放大器中，IRF630N作為輸出開關組件，能夠有效提高功率輸出，并減少能量損耗。

IRF630N 的驅動方式

驅動MOSFET是一個關鍵的技術問題，尤其是在高功率和高速開關應用中。對于IRF630N來說，它需要通過柵極電壓的控制來切換其導通與截止狀態。為了保證IRF630N的高效工作，柵極驅動電壓需要充分考慮其門極閾值電壓（Vgs(th)）和工作頻率。

1. 柵極驅動電壓： 通常，IRF630N的柵極驅動電壓需要大于10V才能保證其完全導通。這意味著在驅動電路設計時，需要選擇合適的電壓源來驅動柵極。

2. 開關頻率： 由于IRF630N的開關速度較快，它能夠在較高的頻率下工作，適合用于需要快速切換的應用。

3. 柵極電阻： 為了避免過大的電流沖擊和柵極損傷，通常會在柵極和驅動電路之間串聯一個柵極電阻。

總結

IRF630N是一款高性能的N溝道功率MOSFET，其優異的電壓承受能力、低導通電阻和較快的開關速度使其在電力電子領域中廣泛應用。通過了解其引腳配置、工作原理、性能特點以及應用領域，我們可以更好地使用IRF630N來實現高效、穩定的電力轉換和控制。無論是在電源管理、電機驅動還是逆變器等領域，IRF630N都能發揮出色的性能，是現代電力電子系統中的重要組成部分。
