6N139光耦的試驗判斷及其應用

光耦合器（Optocoupler），又稱光隔離器，廣泛應用于電子設備中，用于實現信號隔離，減少電氣干擾以及保護電路的安全。在這些光耦合器中，6N139是一款常見的高性能光耦，廣泛用于工業控制、數據傳輸、開關電源等領域。本文將詳細介紹如何通過一系列試驗判斷6N139光耦的好壞，分析其工作原理、故障檢測以及常見故障的處理方法。

1. 6N139光耦概述

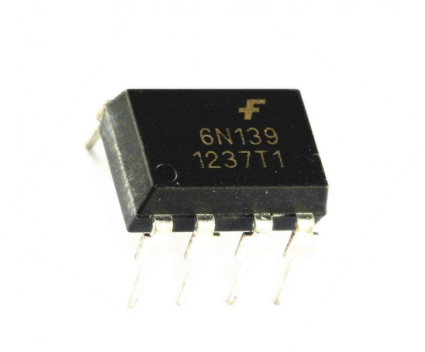

6N139光耦是一款由美國精密微電子公司（Fairchild Semiconductor）生產的光電耦合器。它的主要功能是通過內部的紅外LED與光敏晶體管實現電氣隔離。光耦的基本結構包括一個光源（LED）和一個接收器（光電二極管或光電晶體管）。通過LED發光，光信號經過空氣或固體介質傳遞到接收器，再轉化為電信號。6N139特別適用于需要較高開關速度、較低功耗和高輸入輸出隔離電壓的場合。

6N139光耦的常見應用場景包括：

• 微控制器與高電壓設備之間的信號隔離；

• 電力電子設備中的過電壓保護；

• 通信系統中的信號傳輸；

• 電氣設備中的噪聲隔離。

2. 6N139光耦的工作原理

6N139光耦的工作原理相對簡單，其核心結構是一個內部發光二極管（LED）和一個光電晶體管接收部分。具體工作過程如下：

1. 輸入端：當外部電流通過光耦的輸入端（LED端）時，LED開始發光。

2. 光信號傳遞：LED發出的光信號通過透明介質傳輸?shù)浇邮斩说墓怆娋w管。

3. 接收端：光電晶體管將光信號轉換成電信號輸出，從而完成輸入信號與輸出信號之間的電氣隔離。

其中，LED與光電晶體管之間有一定的物理隔離，保證了信號的隔離效果，有效地避免了高電壓引起的干擾。

3. 6N139光耦的常見參數

在進行光耦的故障判斷和測試時，了解6N139的基本參數是非常必要的。以下是6N139的一些典型參數：

• 輸入電流（LED端）：通常為5-20mA。輸入電流決定了LED的亮度，從而影響輸出信號的強度。

• 輸出電壓：輸出端的電壓通常在5V至15V之間，根據電源設計不同而有所變化。

• 工作溫度范圍：一般工作溫度范圍為-40℃到+85℃，適應大多數工業環境。

• 隔離電壓：6N139光耦的最大隔離電壓為5000V，能夠有效隔離高壓信號。

• 開關時間：6N139具有較快的響應速度，開關時間通常在50ns以內。

4. 6N139光耦故障現象

在長期使用中，6N139光耦可能會出現一些故障，這些故障主要表現為輸出不穩定、信號傳輸不良或完全失效。常見的故障現象包括：

• 輸出信號不穩定：即使輸入端信號正常，輸出端也沒有穩定的響應。

• 完全沒有輸出信號：LED部分或光電晶體管部分發生故障，導致光信號無法有效轉換。

• 開關速度慢：光耦的響應速度明顯下降，無法滿足應用要求。

5. 如何判斷6N139光耦的好壞

判斷6N139光耦好壞的常用方法有幾種，下面將詳細介紹如何通過不同的測試方法來判斷其是否正常。

5.1 視覺檢查

首先，可以通過目視檢查6N139光耦的封裝是否有明顯的損壞。常見的問題包括：

• 封裝裂紋或燒焦的痕跡，可能表示光耦在使用過程中承受了過大的電流或電壓。

• 引腳是否有腐蝕或接觸不良現象。

這種檢查方式適用于判斷光耦是否外部損壞，但無法對內部功能進行徹底檢測。

5.2 使用萬用表檢測LED端

可以通過萬用表的二極管檔，檢測光耦內部LED的正向電阻。操作步驟如下：

1. 將萬用表設置到二極管檔；

2. 測量6N139的輸入端（LED兩端），應顯示正向電壓（通常在1.2V左右）。

3. 如果沒有顯示電壓或者顯示為短路或開路，說明LED已經損壞，需要更換光耦。

5.3 使用萬用表檢測輸出端

測試6N139的輸出端是否正常，可以通過萬用表的電阻檔來檢查。操作步驟如下：

1. 在光耦的輸入端施加一個適當?shù)碾娏?，使LED發光；

2. 測量光耦輸出端的電阻。如果光耦正常，電阻值應變化（從高到低，或者從低到高，取決于光耦的工作方式）。

3. 如果輸出端的電阻沒有變化，或者持續保持在一個極端值，說明光耦的光電晶體管部分可能損壞。

5.4 使用信號發生器和示波器測試

更為精確的測試方法是通過信號發生器和示波器進行測試：

1. 使用信號發生器提供一個標準的輸入信號（如方波信號）給光耦的輸入端；

2. 使用示波器觀察輸出端的信號波形。如果輸出信號的波形正常且與輸入信號相位一致，說明光耦工作正常；

3. 如果輸出波形不穩定或完全沒有輸出，則說明光耦可能已經損壞。

5.5 負載測試

在一些應用中，光耦可能驅動一定的負載。通過測試其驅動負載的能力，也能間接判斷其是否良好?？梢杂靡粋€(gè)已知負載連接在輸出端，查看光耦能否正常驅動負載工作。

6. 常見故障原因及解決辦法

6.1 LED損壞

LED損壞是6N139光耦常見的故障之一。其主要原因可能是輸入電流過大，或者電壓脈沖過強，導致LED內部受損。解決方法是更換光耦，或者在電路中增加限流電阻來防止過電流。

6.2 光電晶體管故障

光電晶體管部分故障可能導致輸出端沒有響應。常見原因是長時間過載或過熱。解決方法是更換光耦，并檢查電路中的工作電壓和電流，避免超負荷工作。

6.3 引腳接觸不良

引腳接觸不良會導致信號傳輸不暢，甚至完全中斷。檢查并清潔光耦引腳，確保焊接牢固，并且沒有氧化或腐蝕。

6.4 溫度過高

在高溫環境下使用光耦可能會影響其壽命和工作性能。確保光耦在工作時的溫度范圍內使用，必要時可以使用散熱器或改善電路散熱設計。

7. 結論

6N139光耦作為一種重要的電子元器件，廣泛應用于各種電氣隔離和信號傳輸場合。通過適當?shù)臏y(cè)試方法，如使用萬用表、示波器等工具，可以有效判斷其是否正常工作。了解光耦的工作原理、常見故障及其解決辦法，對于保證設備的穩定運行和故障排除具有重要意義。希望本文的內容能幫助您更好地理解光耦的判斷方法以及應用中的注意事項。
