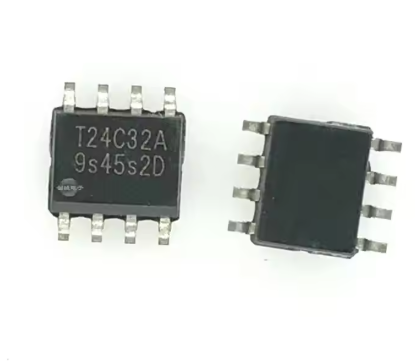

24C32存儲芯片是Microchip公司生產的一款常用的I2C接口的存儲芯片。它屬于24系列EEPROM存儲芯片，具有32Kb的存儲容量，常被用于微控制器、嵌入式系統以及一些其他需要存儲數據的場合。在這篇文章中，我將詳細介紹24C32存儲芯片的引腳功能、工作原理、應用領域以及一些實際使用中的注意事項。

1. 24C32存儲芯片概述

24C32是一款基于I2C總線協議的存儲芯片，具備32Kb的EEPROM存儲容量。該芯片內部組織成4K x 8位存儲單元，能夠存儲32,768個字節的數據。由于它采用I2C通信協議，因此它僅需兩根線（SCL和SDA）即可與其他設備進行數據交換。24C32常用于存儲設備標識信息、系統配置數據或其他需要非易失性存儲的應用中。

2. 24C32存儲芯片的引腳功能

24C32存儲芯片的引腳功能是理解它工作原理的關鍵。24C32芯片采用8引腳的DIP封裝，下面將詳細介紹每個引腳的功能。

2.1 引腳1（A0） - 地址選擇引腳

A0引腳用于選擇芯片的I2C地址的一部分。通過連接不同的電平，A0引腳可以設置不同的地址，進而支持多個24C32芯片共享同一I2C總線。A0引腳的電平配置（高或低）決定了芯片地址的最低位。

2.2 引腳2（A1） - 地址選擇引腳

類似于A0引腳，A1引腳用于設置I2C地址的次低位。通過改變A1引腳的電平，可以進一步區分不同的24C32芯片。A1通常也由外部連接至Vcc（高電平）或GND（低電平）。

2.3 引腳3（A2） - 地址選擇引腳

A2引腳用于選擇I2C地址的第三位。與A0、A1一樣，A2引腳的電平高低決定了芯片的I2C地址。24C32芯片的I2C地址通常由A2、A1、A0三個引腳的電平狀態共同決定，從而允許最多可以在同一總線上連接8個24C32芯片。

2.4 引腳4（Vcc） - 電源引腳

Vcc引腳是24C32存儲芯片的電源引腳，通常連接到5V或者3.3V的電源電壓。此引腳為芯片提供工作電壓，確保芯片能夠正常工作。

2.5 引腳5（GND） - 地引腳

GND引腳是芯片的接地引腳，用于為24C32芯片提供電源參考，確保電源電流的流動和穩定。所有的電子設備都需要一個接地引腳，以便形成完整的電流回路。

2.6 引腳6（SDA） - 數據線

SDA引腳是I2C總線中的數據線，用于發送和接收數據。SDA線是雙向的，芯片與主機通過這根線交換數據。數據通過時鐘信號（SCL）進行同步，因此SDA線的傳輸速度受SCL時鐘頻率的影響。SDA信號是按字節傳輸?shù)?，每個字節后會有一個確認信號（ACK）來表示數據是否正確接收。

2.7 引腳7（SCL） - 時鐘線

SCL引腳是I2C總線中的時鐘線，負責提供同步信號，控制數據在SDA線上的傳輸。SCL線的頻率通常由主設備（例如微控制器）生成。24C32芯片的I2C接口會根據SCL時鐘的上升沿和下降沿進行數據傳輸。

2.8 引腳8（WP） - 寫保護引腳

WP引腳是24C32的寫保護引腳。通過將WP引腳連接到高電平（Vcc），可以啟用寫保護功能，防止對EEPROM存儲單元進行寫操作。如果WP引腳連接到低電平（GND），則芯片允許進行讀寫操作。通常情況下，WP引腳用于保護存儲器中的數據，防止在不需要的情況下被修改。

3. 24C32存儲芯片的工作原理

24C32芯片通過I2C總線與主機進行數據交換。它采用的是串行數據傳輸模式，每次只能讀寫一個字節的數據。在工作過程中，主設備通過SCL和SDA線發送時鐘和數據，而24C32芯片則響應這些信號并執行相應的操作。

I2C通信協議是24C32的核心，它使用主從模式。主設備通常是微控制器或處理器，負責發起通信并發送地址信號；從設備是24C32，它通過接收地址信號并響應來確定是否進行數據交換。24C32芯片的地址由7位地址和1位讀寫操作位組成，其中前3位地址由A0、A1和A2引腳控制。

4. 24C32存儲芯片的應用

24C32存儲芯片廣泛應用于需要非易失性存儲的場合。以下是一些典型應用：

4.1 配置存儲

許多嵌入式系統和微控制器設計都需要保存系統配置參數。通過使用24C32芯片，可以將這些配置數據存儲在EEPROM中，確保系統在重啟后能夠恢復到之前的狀態。

4.2 數據記錄

24C32芯片可以用于數據記錄應用，尤其是在數據采集系統中。芯片的非易失性特點使得記錄的數據不會因電源中斷而丟失，因此適合于長期存儲數據。

4.3 標識信息存儲

一些設備可能需要存儲唯一的標識信息或序列號。24C32芯片由于其小型化和低功耗的特點，常被用于存儲設備的唯一標識符。

4.4 配件識別

在某些復雜系統中，多個設備可能需要彼此識別。24C32芯片的存儲能力和I2C接口，使其成為可識別和標識附件的理想選擇。

5. 24C32存儲芯片的使用注意事項

在使用24C32芯片時，有幾個注意事項需要特別關注：

5.1 寫保護

在一些應用中，可能希望防止芯片被意外寫入。此時可以利用WP引腳將其配置為寫保護模式，從而避免不必要的寫入操作。

5.2 電源管理

24C32芯片的正常工作需要穩定的電源電壓。使用時，應確保Vcc引腳連接到適當?shù)碾妷涸矗⒋_保GND引腳良好接地。

5.3 I2C總線管理

I2C總線是24C32芯片與其他設備通信的主要通道。在設計系統時，要確?？偩€的拉電阻配置得當，確保數據傳輸可靠。

6. 總結

24C32存儲芯片是一款基于I2C協議的EEPROM存儲器，具有32Kb的存儲容量，常用于需要持久保存數據的應用中。本文詳細介紹了24C32芯片的引腳功能、工作原理、應用以及使用注意事項。通過了解這些基本內容，我們可以在設計電子系統時充分利用24C32芯片的優勢，為系統的穩定性和數據存儲提供可靠保障。
