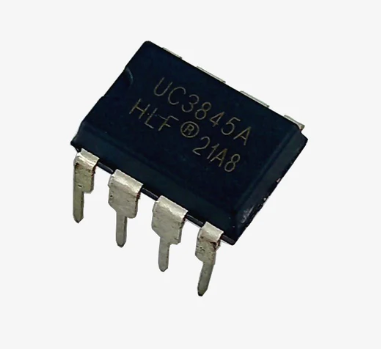

UC3845 是一款廣泛應用于電源管理和開關電源設計中的脈寬調制（PWM）控制器。它采用了集成的PWM控制功能，通常用于開關模式電源（SMPS）中。本文將詳細介紹 UC3845 的引腳功能、工作原理、特性參數、應用等方面，力求提供一個全面且深入的了解。

一、UC3845 引腳功能與定義

UC3845 是一種集成度較高的芯片，具有多種功能引腳，每個引腳都承擔著不同的任務。以下是 UC3845 的各個引腳的詳細說明：

1. 引腳1 (Vcc)
   這是 UC3845 的電源引腳，用于提供控制器所需的電源。Vcc 引腳的典型工作電壓范圍為 16V 至 30V。如果輸入電壓超過其最大值，可能會導致控制器損壞，因此通常需要加裝電壓限制電路。

2. 引腳2 (Vref)
   該引腳提供一個內部參考電壓，典型的參考電壓為 5V。Vref 引腳可用作外部電路的電壓參考源，或者用于調節輸入信號。

3. 引腳3 (Isense)
   這是電流感應引腳，用于輸入外部電流信號。當通過一個電阻采樣開關管的電流時，Isense 引腳會檢測并輸入該電流值，以便進行電流模式控制。這個引腳通常連接到一個電流感應電阻上，用于限制開關器件的最大電流。

4. 引腳4 (Inverting Input, -IN)
   該引腳是一個反向輸入引腳，用于輸入反饋信號。它接收來自外部電路（如反饋環路）的信號，并根據該信號與內部電壓參考值之間的差異，調整輸出脈沖寬度。

5. 引腳5 (Non-Inverting Input, +IN)
   這是一個非反向輸入引腳，通常與反饋控制回路連接，用于控制輸出的脈寬調制信號。該引腳與反向輸入引腳共同作用，確保電源的穩定性和可靠性。

6. 引腳6 (Ground, GND)
   該引腳是控制器的接地端，用于連接到電路的地線。它是 UC3845 的基礎電位參考。

7. 引腳7 (Output, OUT)
   輸出引腳用于輸出脈寬調制信號（PWM），控制外部開關器件（如 MOSFET 或晶體管）的開關狀態。輸出信號的寬度由反饋信號和電流感應信號共同決定。

8. 引腳8 (Shutdown, SD)
   這是一個用于關斷 UC3845 的引腳。當該引腳接地時，UC3845 會停止工作，處于關機狀態。它常用于系統的保護和控制邏輯中，在不需要工作時關閉電源。

二、UC3845 的工作原理

UC3845 的工作原理基于脈寬調制（PWM）技術，它控制外部開關元件（如 MOSFET）的開關頻率和占空比，從而調節輸出電壓或電流。

1. 內部電路組成
   UC3845 包括一個高增益誤差放大器、一個 PWM 比較器、一個電流感應輸入、一個參考電壓源以及一個輸出驅動電路。其基本功能是通過調節脈寬信號的寬度來實現對外部功率開關元件的控制。

2. PWM 控制
   在工作時，UC3845 會根據輸入的反饋信號和電流感應信號計算出一個合適的脈沖寬度，進而控制外部開關器件。PWM 信號的占空比越大，輸出電壓或電流就越大。

3. 電流模式控制
   UC3845 的電流模式控制可以有效抑制輸出電壓的波動。通過在電流感應引腳輸入電流信號，UC3845 可以實時監測電流變化，并在需要時調整脈沖寬度，避免輸出電流超出設定的最大值。

4. 反饋調節
   UC3845 通過反饋引腳接收來自外部電路的反饋信號，通常是輸出電壓或電流的某種采樣信號。反饋信號與參考電壓進行比較，當誤差較大時，UC3845 會自動調整 PWM 信號，以確保輸出穩定。

5. 保護功能
   UC3845 內置有多種保護功能，例如欠壓鎖定、過載保護等。當電源電壓過低或負載過重時，UC3845 會自動停止工作，防止系統出現故障。

三、UC3845 的技術參數

UC3845 的工作特性和應用范圍受到其技術參數的影響。以下是一些關鍵參數的詳細介紹：

1. 工作電壓范圍
   UC3845 的工作電壓范圍通常為 16V 至 30V，典型工作電壓為 18V。該范圍確保其適應廣泛的應用需求，如 AC/DC 電源轉換器、DC/DC 轉換器等。

2. 工作頻率
   UC3845 的開關頻率通常在 50kHz 至 100kHz 之間，這取決于外部的反饋環路設計。工作頻率的高低會直接影響轉換器的效率和體積。

3. 參考電壓
   UC3845 提供一個 5V 的參考電壓，誤差通常在 ±2% 以內。該參考電壓可供外部電路使用，作為電壓參考源。

4. 輸出驅動能力
   UC3845 的輸出驅動能力較強，能夠驅動外部的功率開關元件（如 MOSFET）或其他功率管。其輸出電流通常為 200mA，這使其能夠滿足大部分開關電源設計的需求。

5. 輸入電流和電源消耗
   在正常工作條件下，UC3845 的輸入電流通常為幾毫安，整體功耗較低，適合用于高效能的電源設計中。

6. 過壓和過流保護
   UC3845 提供過電壓和過電流保護功能。在輸入電壓超過設定范圍或輸出電流超過預定限制時，UC3845 會自動進入保護模式，避免元件損壞。

7. 溫度范圍
   UC3845 的工作溫度范圍通常為 -40°C 至 +85°C，因此可以在廣泛的環境條件下正常工作。

四、UC3845 的特點

UC3845 作為一款 PWM 控制器，具有許多優異的性能特征，使其成為開關電源設計中的熱門選擇。以下是其主要特點：

1. 高效能控制
   UC3845 采用 PWM 技術，使得其能夠在較高的效率下運行，降低了開關電源的能量損耗。

2. 精確的電流和電壓調節
   借助電流模式控制，UC3845 能夠精確地調節輸出電流和電壓，確保電源穩定并避免過載。

3. 簡化的設計和應用
   UC3845 提供了多種保護功能，如欠壓鎖定、過載保護等，簡化了開關電源設計過程。設計者可以根據實際需求輕松調整外部電路。

4. 適應多種負載條件
   UC3845 在不同的負載條件下均能保持良好的工作性能，適用于各類電源系統，包括AC-DC 轉換器、DC-DC 轉換器、隔離型變換器等。

5. 較低的功耗
   UC3845 在待機和空載狀態下的功耗較低，適合于高效能電源系統中，能夠延長設備的使用壽命。

6. 易于實現電流模式控制
   UC3845 的電流感應引腳能夠直接與電流反饋電路連接，從而簡化了電流模式控制的實現過程。

五、UC3845 的應用領域

UC3845 由于其高效能和易于集成的特點，廣泛應用于各種電源管理領域。其典型應用包括：

1. 開關電源
   UC3845 可用于 AC-DC 和 DC-DC 轉換器，幫助實現高效能的電源設計。它在電壓和電流調節方面表現優異，適合用于電力電子系統中。

2. LED 驅動電源
   UC3845 也常被用于 LED 驅動電源設計中，通過 PWM 控制調節輸出電壓，以驅動不同類型的 LED。

3. 電池充電器
   UC3845 在電池充電器設計中也有廣泛應用。其精確的電流模式控制能夠有效管理充電過程，避免電池過充或過放電。UC3845 能夠根據電池的電壓和電流需求，動態調整輸出，從而提高充電效率并延長電池使用壽命。

4. 高效 DC-DC 轉換器
   UC3845 作為一個高效的 PWM 控制器，廣泛用于設計各種 DC-DC 轉換器，如降壓型（Buck）、升壓型（Boost）以及降升壓型（Buck-Boost）轉換器。它能提供穩定的輸出電壓和電流，確保負載的需求得到滿足，同時保持較高的轉換效率。

5. UPS（不間斷電源系統）
   在不間斷電源系統（UPS）中，UC3845 常用于高效的電力轉換，幫助 UPS 系統保持平穩運行，確保在斷電情況下依然能夠提供穩定的電源。UC3845 提供了快速的響應能力，能迅速調整輸出電壓，確保 UPS 系統的高效能和穩定性。

6. 通信設備電源
   在通信設備中，UC3845 被用作電源管理芯片，以提供穩定的電壓和電流，保障通信設備的正常運行。特別是對于需要高精度電壓控制的無線通信設備，UC3845 能夠精確調節電源，避免通信中斷或設備故障。

7. 工業控制系統
   UC3845 還被廣泛應用于工業控制系統中，尤其是在需要高效能和穩定電源供應的場合。工業設備往往對電源質量有較高要求，UC3845 通過精準的電流模式控制和反饋調節，確保設備在高負載條件下也能保持穩定運行。

8. 消費電子設備
   UC3845 的高效率和低功耗使得它成為消費電子設備中常用的電源管理方案。例如，電視、音響系統、家電等設備中，UC3845 可作為開關電源的控制芯片，提供穩定的電源輸出，同時降低能耗。

六、UC3845 與其他同類芯片的比較

UC3845 在市場上有許多同類產品，它們在功能上有一些相似之處，但在某些特性上有所不同。為了幫助讀者更好地選擇合適的芯片，下面我們將 UC3845 與常見的同類 PWM 控制器進行比較。

1. UC3845 vs UC3842
   UC3842 是 UC3845 的前身，二者的主要區別在于工作頻率和保護功能。UC3842 的工作頻率較低，通常為 40kHz 至 60kHz，適合一些低頻率應用。而 UC3845 提供了更高的工作頻率，能支持更高效率的電源設計。此外，UC3845 在欠壓鎖定、過載保護等方面有更加完善的設計，使其在復雜的應用中表現更好。

2. UC3845 vs TL494
   TL494 是另一款常見的 PWM 控制器，與 UC3845 相比，TL494 的主要優勢在于它具有雙通道輸出，可以同時控制兩個功率開關。因此，它更適合用于需要雙輸出的場合，如全橋逆變器等。而 UC3845 則專注于單輸出電源設計，提供更加簡單且高效的方案，適用于多種電源應用。

3. UC3845 vs SG3525
   SG3525 是一款功能強大的 PWM 控制器，支持多種工作模式，如電流模式控制和電壓模式控制。與 UC3845 相比，SG3525 提供更多的功能和調節選項，適用于更復雜的電源系統。然而，由于 SG3525 的復雜性，它的設計也更為復雜，適用于需要更多功能的應用場景。而 UC3845 則更為簡化，易于實現且具有高效率，適用于一般的電源設計。

七、UC3845 的設計注意事項

在使用 UC3845 進行電源設計時，設計者需要考慮幾個重要因素，以確保設計的穩定性和高效性：

1. 輸入電壓選擇
   UC3845 的工作電壓范圍為 16V 至 30V，因此，在設計電源時，必須確保輸入電壓處于該范圍內。如果輸入電壓過高或過低，都可能影響芯片的工作效果，甚至損壞芯片。設計者應根據實際應用需求選擇適當?shù)妮斎腚妷?，并確保電源電壓的穩定性。

2. 反饋環路設計
   反饋環路對于 UC3845 的工作至關重要，它決定了輸出電壓的精度和穩定性。在設計時，應合理選擇反饋元件，確保反饋回路的增益和相位滿足系統需求，避免出現振蕩或不穩定的現象。

3. 電流感應電路的設計
   電流感應電路對于 UC3845 的電流模式控制至關重要。在設計電流感應電路時，應選擇合適的采樣電阻和濾波電容，以確保電流信號準確無誤地傳遞給 UC3845，從而實現精確的電流控制。設計時需要注意電流感應電阻的功率損耗和精度。

4. 熱管理問題
   在高負載條件下，UC3845 可能會產生較高的功率損耗，導致芯片溫度升高。因此，設計時應考慮適當?shù)纳岽胧?，如增加散熱片或?yōu)化 PCB 布局，以確保芯片在安全溫度范圍內工作。

5. 外部元件選擇
   在使用 UC3845 時，外部元件的選擇對系統的性能也有很大影響。尤其是電容、電感、開關管等關鍵元件，選擇合適的元件能夠提高系統的效率和穩定性。

6. 保護電路的設計
   雖然 UC3845 內置了一些保護功能，如欠壓鎖定和過載保護，但在一些特殊應用中，可能還需要額外的保護電路。例如，設計過電壓保護、短路保護等電路，以確保系統在異常情況下能夠正常工作，避免損壞電源設備。

八、總結

UC3845 是一款功能強大的 PWM 控制器，其高效的電流模式控制、廣泛的應用范圍以及多種保護功能，使其成為設計開關電源、LED 驅動電源、電池充電器等電源管理系統的理想選擇。通過合理設計反饋回路、電流感應電路及熱管理系統，UC3845 可以為多種電源應用提供穩定、可靠和高效的解決方案。

隨著開關電源技術的不斷發展，UC3845 的應用領域和功能需求也在不斷擴大。它憑借其簡潔的設計、卓越的性能和高度的集成度，繼續在全球范圍內被廣泛應用于各類電源系統中。
