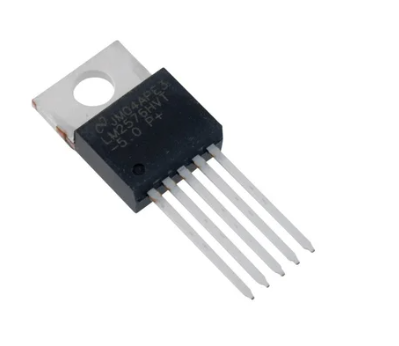

LM2576簡介

LM2576是一款廣泛應用的降壓型開關穩壓器，由美國國家半導體公司（現為德州儀器）設計制造。該芯片以其高效率、低功耗和簡易的外圍電路著稱，適用于多種直流電源轉換場景。 LM2576通常以固定輸出電壓版本（3.3V、5V、12V、15V等）和可調輸出版本分類，具有高達3A的輸出電流能力，極大地簡化了開關電源的設計難度。

LM2576的特點和優點

1. 高效率： LM2576的轉換效率通?？蛇_(dá)88%或更高，這遠遠超過傳統線性穩壓器，減少了熱耗散問題。

2. 寬輸入電壓范圍： 支持4V至40V的輸入電壓范圍，適應不同類型的電源輸入需求。

3. 固定和可調輸出： 可選擇3.3V、5V、12V、15V固定輸出版本，或者通過外部電阻分壓器調整輸出電壓。

4. 高電流輸出能力： 支持3A的持續輸出電流，適用于需要中高功率的電路場景。

5. 內置保護機制： 包括過流保護、過熱保護和短路保護，提高了電路的安全性和穩定性。

6. 簡單外圍設計： 外部元件少，僅需電感、二極管和電容即可構成完整電路。

LM2576的電氣參數

LM2576的工作原理

LM2576是一種基于開關模式的降壓型穩壓器（Buck Converter）。其工作過程如下：

1. 輸入電壓調節：
   LM2576通過內置功率MOSFET周期性地開啟和關閉來控制輸入電壓。通過這種方式，它將直流輸入電壓調節為較低的直流輸出電壓。

2. PWM調制：
   內部振蕩器產生一個52kHz的固定頻率信號，用于調制開關的開啟和關閉時間（占空比）。當占空比變化時，輸出電壓隨之調整。

3. 濾波和穩壓：
   外部電感和電容構成LC低通濾波器，用于平滑脈沖電流，將其轉換為穩定的直流電壓。

4. 反饋控制：
   輸出端的反饋電路實時監控輸出電壓，并將其與內部參考電壓比較。通過誤差放大器調節占空比，確保輸出電壓穩定在目標值。

LM2576的應用電路圖設計

以下為LM2576在典型降壓電路中的連接示意圖及詳細說明：

電路圖描述：

元件說明：

1. 輸入電容 (CIN):
   該電容用于降低輸入電源的高頻噪聲，一般選用10μF或以上的電解電容或陶瓷電容。

2. 整流二極管 (D1):
   需要選擇具有高反向耐壓和大電流能力的肖特基二極管（如1N5822）。該二極管在開關關閉期間提供續流路徑。

3. 電感 (L1):
   電感的選型直接影響電流的穩定性和輸出電壓的紋波大小，通常選擇值在100μH至330μH之間。

4. 輸出電容 (COUT):
   輸出電容用于平滑輸出電壓，推薦使用100μF至330μF的低ESR電解電容。

LM2576外圍元件選擇

1. 輸入電容的選擇

輸入電容主要用于平滑輸入電壓和減小高頻噪聲，其容量的大小應根據輸入電壓和電流波動選擇。推薦值為10μF至470μF之間，耐壓值需要大于輸入電壓峰值。

2. 電感的選擇

電感的參數需要滿足以下計算公式：

$$L=\frac{V_{哦你t}?（1-D）}{f?{我}_{哦你t}}$$L = frac{V_{out} cdot (1 - D)}{f cdot I_{out}}L=f?我出去V出去?( 1-D ）

其中，

• $V_{哦你t}$V_{輸出}V出去為輸出電壓

• $D$DD為占空比

• $f$ff為開關頻率（52kHz）

• ${我}_{哦你t}$我_{輸出}我出去為輸出電流

3. 二極管的選擇

肖特基二極管是首選，因?yàn)樗哂休^低的正向壓降和更快的開關速度，從而提高了電路效率。

4. 輸出電容的選擇

輸出電容的容量決定了輸出電壓的紋波幅度。容量越大，紋波越小。

應用領域

1. 電源適配器：
   LM2576可用于制作高效的DC-DC電源適配器，適配不同設備的功率需求。

2. 工業控制：
   在工業環境中用于給傳感器、控制電路和驅動模塊供電。

3. 汽車電子：
   LM2576可用于汽車電源系統，提供穩定的低壓電源，例如車載音響、導航設備等。

4. 嵌入式系統：
   LM2576在嵌入式系統中常用作穩壓模塊，為微控制器和外圍電路提供穩定電壓。

LM2576使用中的注意事項

1. 散熱管理：
   LM2576在高負載情況下會產生一定的熱量，應設計合適的散熱片或使用銅箔散熱技術。

2. 電路布局：
   開關電路中高頻噪聲的干擾問題需要重點考慮。關鍵信號線應盡可能短，并做好地線隔離設計。

3. 濾波電容：
   濾波電容的選擇應優先考慮低ESR類型，以減少高頻紋波和電磁干擾。

總結

LM2576以其高效、穩定和易用的特點，成為工程師設計降壓型開關電源的首選。無論是在工業、汽車還是消費電子領域，LM2576都能提供可靠的電源轉換解決方案。通過合理的電路設計和元件選擇，LM2576不僅能夠提高設備的能源效率，還能降低熱損耗和運行成本。
