LM2576好壞判斷

LM2576是一款常見的降壓穩壓器（Buck Converter），廣泛應用于各種電子設備中，尤其是在電源管理和電池供電設備中。判斷LM2576的好壞對于確保電路穩定運行至關重要。為了確保對該芯片的正確評估，我們需要從多個角度進行綜合分析，包括其性能參數、常見故障、測試方法以及影響芯片性能的常見因素。本文將從這些方面展開詳細的探討，幫助用戶正確地判斷LM2576的好壞。

一、LM2576的基本概述

LM2576是由美國國家半導體公司（現在是英飛凌）生產的一款集成降壓穩壓器。它采用了開關電源技術，能夠在輸入電壓較高的情況下提供一個穩定的輸出電壓，廣泛用于各種電壓轉換應用。LM2576具有高效、低成本、功能強大等特點，其典型應用包括電池充電器、LED驅動、電源適配器等。

LM2576系列有多個版本，包括不同的輸出電壓，如5V、12V、15V等，滿足不同應用需求。它的最大輸出電流為3A，能夠提供穩定的電壓輸出，在較大負載下仍能保持良好的性能。LM2576采用了集成電感的設計，簡化了外部電路，使得設計人員可以更加方便地集成到各種電路中。

二、LM2576的主要性能參數

要判斷LM2576是否正常工作，我們首先需要理解它的基本性能參數。以下是一些關鍵的參數：

1. 輸入電壓范圍：LM2576的輸入電壓范圍為4V到40V，這意味著它適用于多種應用環境，能夠?qū)⑤^高電壓降到較低電壓進行穩壓。

2. 輸出電壓：LM2576提供固定輸出電壓型號和可調輸出電壓型號。固定輸出電壓版本有5V、12V、15V等，而可調版本可以通過外部電阻調節輸出電壓，范圍從1.23V到37V。

3. 輸出電流：LM2576的最大輸出電流為3A，適用于中小功率的電源需求。在3A負載下，LM2576仍能保持穩定的輸出電壓，具有較好的負載響應能力。

4. 轉換效率：LM2576的效率一般能達到75%至90%，這取決于輸入電壓、輸出電壓及負載情況。高效率意味著較少的能量浪費，降低了系統的發熱。

5. 開關頻率：LM2576的開關頻率通常為52kHz（對于標準版本）或150kHz（對于高頻版本）。開關頻率決定了芯片的工作效率以及電磁干擾（EMI）水平。

6. 熱關斷和過流保護：LM2576內部集成了熱關斷和過流保護功能，當芯片的溫度過高或輸出電流超過安全范圍時，它會自動關閉輸出，以保護電路不受損害。

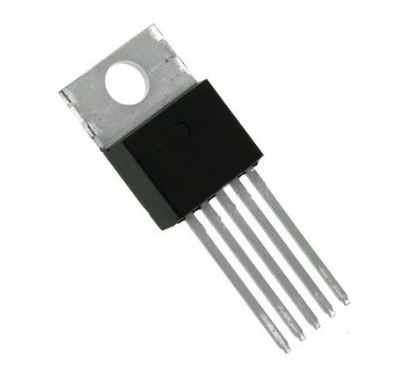

7. 封裝類型：LM2576通常采用TO-220封裝，也有SIP-3封裝，這使得它在不同應用場合有較強的適配性。

三、LM2576常見故障分析

了解了LM2576的基本參數后，我們需要判斷其是否正常工作。為了有效判斷LM2576的好壞，可以從以下幾個常見的故障表現入手：

1. 輸出電壓不穩定或無輸出：如果LM2576輸出電壓波動大或根本沒有輸出電壓，首先需要檢查輸入電壓是否在規定的范圍內。若輸入電壓過低或過高，都會導致芯片無法正常工作。其次，要檢查外部元件（如電感、電容等）是否正確連接或損壞。

2. 過熱：LM2576在工作過程中如果出現過熱現象，可能是因為輸入電壓過高、輸出電流過大，或散熱條件不好。過熱可能導致芯片內部保護機制啟動，輸出電壓斷開。此時需要檢查工作環境的散熱條件，確保LM2576周圍有足夠的空氣流通。

3. 電流保護：LM2576具有過流保護功能，如果負載電流超過其額定值（3A），芯片可能會進入保護模式，停止輸出電壓。這種情況下，可以嘗試降低負載電流，或檢查外部電路是否存在短路或過載情況。

4. 高頻噪聲或電磁干擾：LM2576采用開關電源設計，在某些條件下可能會產生高頻噪聲或電磁干擾，影響其他電路的正常運行。此時可以檢查開關頻率是否過高，或者加入適當?shù)臑V波電容、屏蔽裝置等來減少干擾。

5. 輸出電壓低于預期值：如果輸出電壓低于預期，可能是以下幾個原因：一是輸入電壓不足，導致無法有效降壓；二是外部反饋電阻選擇不當，導致可調版本的輸出電壓不準確；三是芯片損壞，導致無法正常調節輸出電壓。

四、LM2576的測試方法

在實際應用中，若要判斷LM2576是否正常工作，可以通過以下幾種測試方法：

1. 電壓測試：使用萬用表測量輸出端的電壓。對于固定輸出電壓版本，應該得到一個穩定的輸出電壓值；對于可調版本，可以根據外部調節電阻設置目標電壓，確保其在預定范圍內。

2. 輸入電壓測試：檢查輸入電壓是否在LM2576的允許范圍內（4V到40V）。如果輸入電壓過低或過高，芯片將無法正常工作。

3. 負載測試：通過調節負載電流，檢查LM2576的負載響應。應確保在負載變化時，輸出電壓基本穩定，不應出現過大的波動。如果輸出電壓明顯下降，可能是過載或內部電路出現問題。

4. 溫度測試：使用紅外溫度計或熱敏電阻測試LM2576芯片的工作溫度。如果溫度過高，可能是散熱不良或芯片過載的跡象。檢查散熱器和電路布局，確保有良好的熱管理設計。

5. 頻率響應測試：通過示波器監測LM2576的開關頻率，確保其頻率穩定。如果頻率不穩定，可能是內部電路發生故障。

五、影響LM2576性能的因素

LM2576的性能可能受到多個因素的影響。以下是一些常見的影響因素：

1. 輸入電壓質量：輸入電壓的波動、噪聲或瞬態變化可能會影響LM2576的穩定性。使用高質量的電源可以減少這種影響。

2. 外部元件選擇：LM2576對外部電感、電容的選擇較為敏感。電感的值、耐壓、頻率特性以及電容的濾波能力都會影響芯片的工作效率和穩定性。

3. 負載特性：負載類型（線性負載或開關負載）、負載電流的變化速率都會對LM2576的工作性能產生影響。

4. 散熱條件：如果LM2576在高負載下工作且沒有良好的散熱，芯片可能會過熱，從而啟動保護功能，導致輸出不穩定。

六、如何判斷LM2576是否損壞

如果經過上述測試后，仍無法判斷LM2576是否損壞，可以考慮以下幾點：

1. 芯片外觀檢查：檢查LM2576芯片是否有燒毀、裂紋、變色等物理損傷。如果芯片外觀損壞，通常意味著其內部電路已經損壞。

2. 更換測試：如果懷疑LM2576芯片損壞，可以嘗試更換一個新的芯片進行測試。如果新的芯片正常工作，則表明原芯片已經損壞。

七、總結

LM2576是一款功能強大的降壓穩壓器，具有廣泛的應用場景。在判斷LM2576是否正常工作時，我們可以從輸入電壓、輸出電壓、負載響應、溫度、頻率等多個方面進行檢查。通過合理的測試方法和經驗積累，可以準確判斷LM2576的好壞。如果出現故障，可能是由于外部電路設計不當、負載過重、散熱不良或芯片本身損壞。理解這些問題并加以解決，能夠確保LM2576在電路中的穩定運行。
