LM2576可調電源擴流電路詳細解析

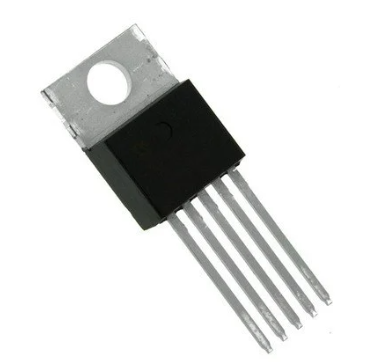

LM2576是一款廣泛應用的降壓（Buck）型穩壓器，它通過集成的開關管、控制電路和反饋回路，可以高效地將較高電壓轉換為較低電壓，供給負載使用。在實際應用中，有時候需要為LM2576提供更多的輸出電流，這時就需要擴流電路。通過外部電路的設計，可以使LM2576能夠驅動更大電流的負載。本文將詳細介紹LM2576可調電源擴流電路的工作原理、設計思路、元件選擇、常見應用以及擴流電路的實現方法。

一、LM2576基本工作原理

LM2576是一款線性調節器的降壓型開關穩壓器，具有5V、12V、15V、24V等不同的固定輸出電壓版本，同時也提供了一個可調電壓版本，允許使用者根據需要調節輸出電壓。LM2576的核心工作原理是利用開關模式電源（SMPS）技術，通過一個高頻開關元件（如MOSFET）和電感、電容等元件，將輸入電壓轉換為較低的輸出電壓。

在運行過程中，LM2576通過內部的反饋環路控制開關的開閉時間（占空比），使輸出電壓保持穩定。當負載電流增大時，輸出電壓會略微下降，通過反饋機制，LM2576會自動調整開關占空比，以維持輸出電壓的穩定。

然而，LM2576的輸出電流是有限的，通常在3A左右，取決于散熱情況和應用條件。如果需要更高的電流輸出，便需要設計擴流電路以增加輸出電流的能力。

二、LM2576擴流電路的設計思路

擴流電路的設計目的是將LM2576的輸出電流提升到足夠的水平，滿足大功率負載的需求。為了實現這一目標，通常有兩種方法可以實現擴流：并聯輸出擴流和使用外部功率MOSFET驅動電流。

1. 并聯輸出擴流并聯輸出擴流的基本思路是將多個LM2576的輸出端并聯在一起，分擔負載電流。由于LM2576的輸出電壓穩定，多個LM2576的并聯可以有效地提供更大的電流。然而，直接將多個LM2576并聯存在一定的挑戰，如電流分配不均、工作穩定性差等問題。為了解決這些問題，通常會在每個LM2576的輸出端加上電流共享電阻，以確保電流能夠均勻地分配到各個LM2576上。

2. 外部功率MOSFET驅動另一種方法是通過在LM2576的輸出端接入外部的功率MOSFET（例如N溝道MOSFET），使用外部MOSFET來增加電流輸出。LM2576通過其內部的反饋電路控制MOSFET的開關狀態，進而調節輸出電流。通過這種方式，可以使得LM2576的輸出電流遠超其原本的額定值，適應更多高電流的負載。

三、LM2576擴流電路的實現

在設計LM2576擴流電路時，通常需要通過外部元件來輔助實現電流增強。下面我們將討論幾種典型的擴流電路實現方案。

1. 并聯輸出方式擴流電路

并聯輸出的電路設計中，我們將多個LM2576輸出端接在一起，形成一個并聯電路。每個LM2576都通過電流共享電阻與輸出端連接，以確保每個穩壓器都能分擔電流。在實際電路中，電流共享電阻通常選用值為0.01Ω到0.1Ω之間的低阻值電阻。

并聯電路的優點是可以利用多個LM2576的額定電流來滿足更高的輸出電流需求。多個穩壓器并聯時，電流分配更為均勻，且每個穩壓器的工作負載較輕，從而可以提升系統的穩定性和效率。

并聯電路的設計應特別注意以下幾點：

• 電流共享電阻的選擇：電流共享電阻應盡量小，以減少功率損耗，但又要足夠大以實現電流分配。

• 散熱設計：并聯電路中的每個LM2576都會產生一定的熱量，因此需要良好的散熱設計，避免芯片過熱。

• 輸出電壓的一致性：雖然LM2576在設計時具有較高的輸出電壓精度，但不同芯片之間的差異可能會導致輸出電壓略微偏差。為此，需要通過精確的電流共享電阻來平衡電流。

2. 外部MOSFET擴流電路

外部MOSFET擴流電路通過在LM2576的輸出端串聯一個外部MOSFET，利用MOSFET的開關特性來增強電流輸出。這種方法的核心是將LM2576與外部MOSFET一起工作，LM2576控制MOSFET的開關，使得更多的電流能夠通過MOSFET傳輸?shù)截?fù)載端。

電路的實現步驟如下：

• 選擇適合的N溝道MOSFET：選用一個低導通電阻的MOSFET以減少功率損失。通常選擇的MOSFET需要能夠承受大于預期負載電流的最大電流。

• 使用適當?shù)尿?qū)動電路：LM2576的輸出端需要通過一定的控制電路驅動MOSFET。一般來說，LM2576的輸出端接一個驅動電阻，確保MOSFET能夠正常工作。

• 反饋機制：LM2576的反饋回路需要調整，以適應外部MOSFET的工作狀態。通常通過在反饋端加一個額外的電阻或電容來實現調節。

外部MOSFET擴流電路的優點是可以大幅提高輸出電流，特別適用于需要較高電流輸出的應用，如電動工具、電池充電器等。

四、常見應用場景

LM2576擴流電路廣泛應用于各種需要高效降壓的電源設計中。以下是一些常見的應用場景：

1. 電池充電器在電池充電器中，尤其是大功率電池充電器，經常需要較大的輸出電流。通過擴流電路，可以使得LM2576為電池提供足夠的電流，從而加快充電速度。

2. 電動工具電源電動工具通常需要大電流的穩壓電源。通過LM2576擴流電路，可以提供穩定的電壓和充足的電流，滿足電動工具對電源的需求。

3. 工業控制系統在工業控制系統中，通常需要多個不同電壓的電源供應。LM2576可調電源擴流電路能夠為控制系統中的不同部件提供穩定的電壓和充足的電流。

4. LED照明大功率LED照明系統需要較高的電流來驅動LED陣列。LM2576擴流電路可用于LED驅動電源中，提供足夠的電流以保證LED的亮度和穩定性。

五、總結

LM2576是一款非常實用的開關型穩壓器，廣泛應用于各種電子設備中。在某些應用中，需要為LM2576提供更高的輸出電流以滿足負載需求。通過設計并聯輸出電路或使用外部MOSFET擴流電路，可以有效提升LM2576的輸出電流能力，滿足大功率負載的要求。

通過合理的電路設計和元件選擇，可以確保擴流電路的穩定性和高效性。在實際應用中，選擇合適的電流共享電阻、MOSFET以及散熱措施，能夠有效提高系統性能，確保設備的可靠運行。

LM2576可調電源擴流電路的設計不僅為高功率應用提供了可靠的電源解決方案，也拓展了LM2576的應用范圍，是一種非常實用的電源擴展技術。
