LM393過流保護電路及其設計分析

一、引言

過流保護電路在電源設計中起著至關重要的作用，它能夠在電流超過設定的安全范圍時，自動斷開電路或發出警告，防止電路元件因過電流損壞。LM393是一款雙路比較器芯片，廣泛應用于過流保護、過壓保護、欠壓保護等電路設計中。其低功耗、寬輸入電壓范圍和對稱輸出等特點使其成為設計保護電路時的理想選擇。本篇文章將圍繞LM393過流保護電路展開，介紹其工作原理、設計思路、電路實現和實際應用。

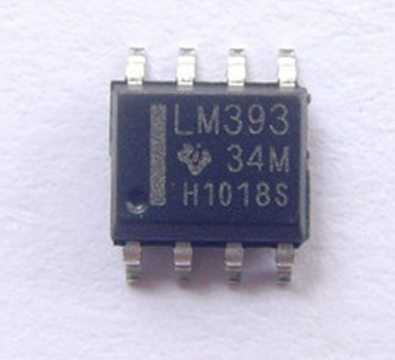

二、LM393概述

LM393是一款雙路比較器，屬于精密比較器系列，其主要特點包括：

• 低功耗：適用于低功耗應用。

• 寬輸入電壓范圍：支持從0V到32V的工作電壓范圍，適應多種電壓環境。

• 輸出形式：開集電極輸出，適合與其他數字電路或繼電器配合工作。

• 內建滯回功能：有效避免了輸入信號微小波動帶來的誤觸發。

LM393的應用非常廣泛，特別是在電流檢測、過流保護、溫度監控等系統中。由于其低功耗和高靈敏度，LM393在精密電路設計中得到了廣泛應用。

三、過流保護電路的基本原理

過流保護電路的核心任務是實時監測電流大小，并在電流超出安全范圍時采取保護措施。通常，過流保護電路的設計基于以下幾個基本原理：

1. 電流采樣：使用電流傳感器或者電流檢測電阻采樣電流信號。

2. 電流比較：將采樣到的電流信號與設定的閾值進行比較。

3. 觸發保護：當電流超過閾值時，觸發電路斷開或啟動保護機制。

在這一過程中，比較器（如LM393）起到了關鍵作用。它負責將電流信號與參考電壓進行比較，并輸出控制信號?；谶@一信號，保護電路可以驅動繼電器、MOSFET或其他開關元件，從而切斷過流的路徑。

四、LM393過流保護電路設計

4.1 電流檢測與采樣

首先，我們需要設計一個電流檢測電路，通常使用電流傳感器或電流感應電阻。電流傳感器通過霍爾效應或其他原理將電流信號轉換為與電流成正比的電壓信號。而電流感應電阻則通過測量通過負載的電流在電阻上的壓降來間接獲得電流值。

如果采用電流感應電阻進行電流測量，通常會在電流路徑中串聯一個低值電阻。假設該電阻為$R_s$Rs，電流為$I$I，則電阻兩端的電壓降為：

$$V_s = I imes R_s$$Vs=I×Rs

該電壓信號將作為輸入信號傳輸至LM393的負端輸入端（非反相輸入）。在LM393的正端輸入端（反相輸入），我們將提供一個參考電壓（$V_{ ext{ref}}$Vref），當電流超過預設值時，電壓信號$V_s$Vs將高于參考電壓，從而觸發比較器輸出變化。

4.2 設置參考電壓

參考電壓是設計過流保護閾值的關鍵，通常通過電壓分壓網絡或穩壓器電路產生。參考電壓的大小決定了過流保護的觸發電流。為了使電路靈敏度較高，參考電壓通常設置為一個適中的值，以確保在電流剛超出安全范圍時，比較器便能迅速響應。

4.3 比較器工作原理

LM393工作時，當輸入電壓（來自電流采樣的電壓信號$V_s$Vs）大于參考電壓$V_{ ext{ref}}$Vref時，比較器輸出端的電壓將發生變化。由于LM393的輸出是開集電極形式，通常會與一個上拉電阻配合使用。當LM393的輸出端為低電平時，表示電流已經超過設定的閾值，需要進行保護。

4.4 控制輸出與保護機制

通過比較器的輸出信號，可以控制外部的開關元件（如繼電器、MOSFET等），從而實現過流保護。例如，輸出信號可以驅動繼電器斷開電源，或者控制MOSFET的開關狀態來切斷電流路徑。

在設計中，保護電路的響應時間非常重要，過慢的響應可能導致電流過大，從而對電路造成損害。因此，設計時需要確保電流采樣電路和比較器的響應速度足夠快，以實現及時保護。

4.5 滯回設計

為了避免輸入電壓微小波動導致的誤觸發，通常會在LM393的電路中增加滯回（Hysteresis）功能。滯回設計可以使電路在電流減少到某一安全水平之前，不會重新啟用保護機制。

滯回電路通常通過在參考電壓分壓器中引入反饋電阻來實現。當比較器的輸出變化時，參考電壓會發生偏移，從而改變觸發電流的閾值，確保電路在電流小幅波動時不會頻繁切換。

五、典型LM393過流保護電路圖

下面是一個典型的LM393過流保護電路設計圖：

六、實際應用與挑戰

6.1 應用實例

LM393過流保護電路在許多應用中得到實際應用，例如電源管理、電池保護、智能設備等領域。在電源管理中，電源模塊常常需要防止過電流對電路元件造成損壞，通過LM393比較器及時切斷過流路徑，避免燒毀重要組件。在電池保護中，過流可能導致電池過熱甚至爆炸，通過過流保護電路可以延長電池使用壽命并提高系統的安全性。

6.2 設計挑戰

盡管LM393作為比較器具備較高的靈敏度和穩定性，但在實際設計中，過流保護電路仍面臨一些挑戰：

1. 電流檢測精度：電流感應電阻的選取對于保護電路的精度至關重要。過小的電阻值可能導致測量誤差，過大的電阻則可能引起電壓損耗，影響電路性能。

2. 響應速度：為了確保保護電路能夠及時響應過流情況，需要合理設計電流采樣和比較器的時序，避免因電路響應速度過慢導致元件損壞。

3. 滯回設計：滯回電路的設計需要平衡電路的穩定性和靈敏度。過大的滯回可能導致電路響應滯后，過小的滯回則可能導致頻繁的開關切換，影響系統穩定性。

七、結論

LM393過流保護電路是一種簡單有效的保護方案，適用于多種電子設備和電源管理系統。通過電流感應電阻、參考電壓和比較器的組合，可以實現對電流的精確檢測和保護，避免設備因過流損壞。設計時需要考慮電流采樣精度、響應時間以及滯回等因素，以確保電路的可靠性和穩定性。隨著智能設備和電源管理系統的不斷發展，過流保護電路將繼續發揮其重要作用，確保電路安全高效運行。
