LM2596S-ADJ/NOPB DC/DC轉換器詳細分析

一、引言

LM2596S-ADJ/NOPB是一款高效的降壓型DC/DC轉換器，廣泛應用于電子設備中，用于將較高的直流電壓降至所需的低電壓。該轉換器的設計旨在提供高效、穩定的輸出，同時具備良好的負載和線性調節能力。本文將深入探討LM2596S-ADJ/NOPB的工作原理、特點、應用、參數以及引腳圖。

二、基本參數

在開始深入分析之前，我們先來看一下LM2596S-ADJ/NOPB的基本參數：

• 輸入電壓范圍：4.5V至40V

• 輸出電壓范圍：1.23V至37V（可調）

• 輸出電流：3A（最大值）

• 開關頻率：通常為150kHz

• 效率：高達75%至90%（取決于負載條件）

• 封裝類型：TO-220或DPAK

三、工作原理

3.1 降壓轉換原理

LM2596S-ADJ/NOPB采用降壓轉換原理。其主要工作過程如下：

1. 開關控制：內部開關在高頻率下開啟和關閉，將輸入電源的直流電壓轉化為脈沖電壓。

2. 能量存儲：在開關開啟時，電流通過電感器流入負載，同時儲存能量；開關關閉時，電感器釋放儲存的能量到負載。

3. 輸出平滑：脈沖電壓通過輸出電容器和輸出電感器平滑，轉變?yōu)榉€(wěn)定的直流電壓。

3.2 反饋控制

LM2596S-ADJ/NOPB使用反饋控制機制來維持穩定的輸出電壓。當輸出電壓低于設定值時，反饋環路會調節開關的占空比以提高輸出電壓；反之亦然。這種方式使得輸出電壓對輸入電壓和負載變化具有很強的適應能力。

四、特點

1. 高效率：LM2596S-ADJ/NOPB在許多負載條件下均可實現高達90%的效率，降低了能量損耗。

2. 寬輸入電壓范圍：該器件支持4.5V至40V的寬輸入電壓范圍，適應多種應用場景。

3. 可調輸出：用戶可以通過外部電阻分壓器調整輸出電壓，適應不同的負載需求。

4. 過流保護：內置的過流保護功能確保設備在過載情況下的安全運行。

5. 短路保護：短路條件下，LM2596S-ADJ/NOPB會自動保護，避免損壞。

6. 溫度保護：該轉換器具備溫度保護功能，在過高的溫度下會自動關閉，保障系統安全。

五、應用領域

LM2596S-ADJ/NOPB廣泛應用于多種場合，包括但不限于：

• 便攜式設備：如手持設備、移動電源等。

• 電池供電系統：用于延長電池使用時間，降低功耗。

• LED驅動：為L(zhǎng)ED燈提供穩定的電源。

• 電源管理：在各種電子設備中進行電源轉換。

• 工業控制：如傳感器、儀器儀表等。

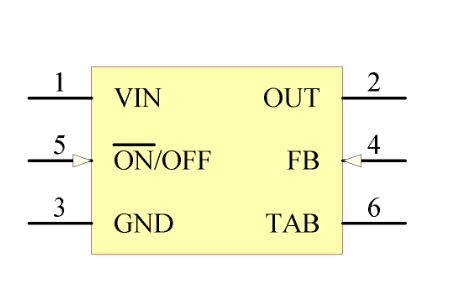

六、引腳圖

LM2596S-ADJ/NOPB的引腳分配如圖所示：

• 引腳1：輸入電壓（Vin）

• 引腳2：輸出電壓（Vout）

• 引腳3：反饋（Vfb）

• 引腳4：開關輸出（SW）

• 引腳5：接地（GND）

七、結論

LM2596S-ADJ/NOPB是一款性能卓越的DC/DC降壓轉換器，憑借其高效率、寬輸入電壓范圍和可調輸出等特點，廣泛應用于各類電子設備中。了解其工作原理、特點和應用領域，對于設計高效、可靠的電源管理系統至關重要。

參考文獻

• LM2596S-ADJ/NOPB 數據手冊

• 電子電路設計書籍

• 各類電子元件應用實例

八、設計實例

在實際應用中，設計一個基于LM2596S-ADJ/NOPB的電源電路是相對簡單的。以下是一個典型的設計示例，用于將輸入電壓轉換為可調的輸出電壓。

8.1 電路圖

典型的LM2596電路如下所示：

• C1：輸入電容，通常選擇10μF的陶瓷電容，以減少輸入電壓的波動。

• C2：輸出電容，通常選擇100μF的電解電容，以保持穩定的輸出電壓。

• L1：電感，一般選擇47μH至100μH的電感，以適應不同的負載。

• SW：開關引腳，通過內部開關控制能量的傳輸。

8.2 元件選擇

1. 輸入電容：推薦使用低ESR（等效串聯電阻）的陶瓷電容，以提高電路的穩定性和響應速度。

2. 輸出電容：選擇大容量的電解電容，能夠平滑輸出電壓，防止瞬態負載變化帶來的電壓波動。

3. 電感：根據所需的輸出電流和開關頻率，選擇合適的電感值，確保電感在工作頻率下不會飽和。

4. 反饋電阻：通過外部反饋電阻R1和R2設定輸出電壓。根據公式：

   $$V_{out} = 1.23 imes left(1 + frac{R1}{R2} ight)$$Vout=1.23×(1+R2R1)

   選擇合適的電阻值，以獲得所需的輸出電壓。

九、故障排查

在使用LM2596S-ADJ/NOPB時，可能會遇到一些常見問題。以下是一些故障排查技巧：

1. 無輸出電壓：

• 檢查輸入電壓是否正常。

• 確保連接正確，確認引腳沒有短路。

• 檢查輸入和輸出電容的極性。

2. 輸出電壓不穩定：

• 檢查反饋電阻的選擇是否合理。

• 確保電感和電容的選擇符合規格，避免飽和或不穩定。

3. 過熱：

• 確保散熱器安裝良好，必要時增加散熱器。

• 檢查負載是否超過額定值。
