LM7905CT 固定電壓穩壓器

一、概述

LM7905CT 是一種固定電壓穩壓器，屬于 LM79x 系列產品。其主要功能是提供穩定的輸出電壓，通常用于各種電子設備的電源管理。LM7905CT 輸出的電壓為 -5V，這使其非常適合用于負電壓電源的應用場合。本文將詳細介紹 LM7905CT 的工作原理、特點、應用、參數以及引腳圖。

二、工作原理

LM7905CT 采用線性穩壓原理，通過內部反饋機制保持輸出電壓的穩定。其基本工作原理可以概述如下：

1. 輸入電壓：LM7905CT 的輸入電壓應在 -7V 至 -35V 之間。輸入電壓需高于輸出電壓的絕對值，并且必須考慮到壓降。

2. 內部結構：LM7905CT 內部包含一個差分放大器、一個穩定的基準電壓源和一個功率輸出級。差分放大器監測輸出電壓，并將其與內部參考電壓進行比較。

3. 反饋控制：當輸出電壓低于設定值時，反饋回路將增大輸出電流，以提高輸出電壓；當輸出電壓超過設定值時，反饋機制將減少輸出電流，從而穩定輸出電壓在 -5V。

4. 輸出穩定性：LM7905CT 在負載變化和輸入電壓波動的情況下，仍能維持輸出電壓的穩定。其優良的瞬態響應特性使其適用于各種應用。

三、特點

LM7905CT 作為一款固定電壓穩壓器，具備以下幾個顯著特點：

1. 固定輸出電壓：輸出電壓為 -5V，適用于多種負電源應用。

2. 高輸出電流能力：最大輸出電流可達到 1A，滿足大部分應用需求。

3. 良好的負載和線路調整率：在輸入電壓和負載變化時，輸出電壓變化很小，保證了設備的正常運行。

4. 內部保護功能：具有過載保護和短路保護功能，確保器件在異常情況下的安全運行。

5. 溫度特性良好：在寬廣的溫度范圍內（-40℃至 +125℃），其性能穩定。

6. 兼容性強：可與多種電子設備配合使用，如運算放大器、ADC/DAC 等。

四、應用領域

LM7905CT 的廣泛應用主要集中在以下幾個領域：

1. 通信設備：用于各種通信設備的電源管理，提供穩定的負電壓。

2. 工業控制：在工業自動化設備中，作為負電源為控制電路供電。

3. 消費電子：用于各種消費電子產品，例如音響設備、電視等。

4. 計算機設備：為計算機中的某些組件提供負電源。

5. 測試設備：在測試儀器和設備中提供穩定的負電壓。

五、主要參數

以下是 LM7905CT 的主要參數：

六、引腳圖

LM7905CT 的引腳圖如下所示：

• 引腳1（IN）：輸入電壓引腳，連接到負電壓源。

• 引腳2（OUT）：輸出電壓引腳，輸出穩定的 -5V 電壓。

• 引腳3（GND）：接地引腳，通常連接到電路的公共地。

• 引腳4（NC）：無連接引腳，通常不需要使用。

•


七、典型電路應用

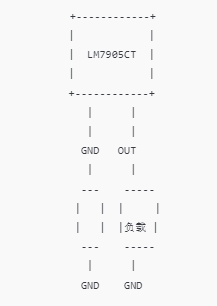

1. 單一負電源電路

LM7905CT 常被用作單一負電源電路的核心組件。下面是一個典型的電路示例：

2. 與其他穩壓器配合使用

LM7905CT 可以與其他穩壓器（如 LM7805）配合使用，形成雙電源系統。下面是一個示例電路：

八、注意事項

在使用 LM7905CT 時，需要注意以下幾點：

1. 輸入電壓要求：確保輸入電壓在規定范圍內，過高或過低都可能導致芯片損壞或無法正常工作。

2. 散熱設計：由于穩壓器在工作時會產生一定的熱量，建議根據實際應用情況設計散熱器，以保持器件在安全溫度范圍內。

3. 電源去耦：在輸入和輸出端加裝適當?shù)娜ヱ铍娙荩越档碗娫丛肼晫?duì)輸出的影響。

4. 負載變化：在負載變化較大的應用中，需檢查穩壓器的響應時間，確保系統能夠及時調整輸出電壓。

九、總結

LM7905CT 固定電壓穩壓器是實現負電源管理的重要組件，其穩定性和可靠性使其在各類電子設備中廣泛應用。通過合理的電路設計，LM7905CT 能夠?yàn)樨?fù)電壓電源提供穩定的輸出，確保電子系統的正常運行。本文涵蓋了 LM7905CT 的工作原理、特點、應用、參數及引腳圖，希望能夠?yàn)槟趯?shí)際設計中提供有價值的參考。
