1N4007與1N4001的區別

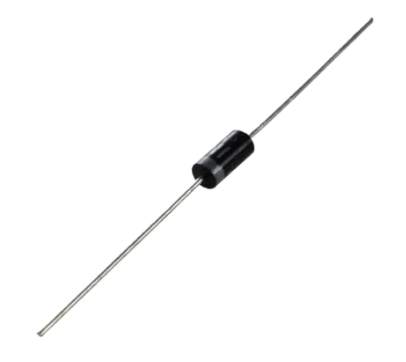

1N4007與1N4001都是屬于1N400x系列的整流二極管，廣泛應用于電子電路中。雖然它們的基本功能相似，但在參數和應用方面卻存在一些顯著的區別。本文將詳細探討這兩種二極管的常見型號、參數、工作原理、特點、作用和應用。

一、常見型號

1N400x系列包含多種型號，常見的包括：

• 1N4001

• 1N4002

• 1N4003

• 1N4004

• 1N4005

• 1N4006

• 1N4007

其中，1N4001和1N4007是該系列中最常用的兩個型號。

二、參數比較

以下是1N4001與1N4007的一些主要參數比較：

從表中可以看出，1N4007具有更高的最大反向電壓，適用于需要高電壓的應用場合。

三、工作原理

二極管的基本工作原理是利用其單向?qū)щ娞匦?。?dāng)二極管的陽極電壓高于陰極時，二極管導通；相反，當陽極電壓低于陰極時，二極管截止。在實際應用中，1N4001和1N4007都主要用作整流器，將交流電轉換為直流電。

在交流電經過變壓器后，輸出的交流電壓會施加在二極管的陽極和陰極之間。當陽極電壓高于陰極電壓時，1N400x系列二極管會導通，允許電流通過。在反向電壓狀態下，二極管會截止，阻止電流流動，從而保護電路。

四、特點

1. 耐高壓：1N4007具有高達1000V的反向電壓能力，適合高壓電路。

2. 良好的整流性能：該系列二極管具有較低的正向壓降（約0.7V），使其在整流應用中效率較高。

3. 可靠性：1N400x系列的二極管以其優良的溫度特性和抗老化性能而聞名。

4. 經濟實用：這些二極管在市場上普遍可得，價格低廉，適合各種電子設備。

五、作用

在電路中，1N4001和1N4007的主要作用是整流和保護。整流功能使其能夠?qū)⒔涣麟娹D(zhuǎn)換為直流電，從而為各種電子元件提供穩定的電源。而在電源電路中，二極管的保護作用則是防止逆向電流對電源設備造成損害。

六、應用

1. 電源適配器：在電源適配器中，1N4001和1N4007用于將輸入的交流電整流為直流電，適用于手機充電器、筆記本電腦電源等。

2. 整流電路：在家用電器中，廣泛使用整流電路，將市電轉換為設備所需的直流電。

3. 逆向電流保護：在一些電路中，使用1N400x系列二極管作為逆向電流保護元件，確保電流只能單向流動。

4. 發電機和逆變器：在風能和太陽能發電系統中，1N4001和1N4007常用于整流器，幫助將發電的交流電轉換為直流電，以供電池儲存或直接使用。

七、使用注意事項

在使用1N4001和1N4007二極管時，有幾個注意事項需要考慮，以確保電路的穩定性和安全性。

1. 反向電壓限制：選擇適當?shù)亩O管型號時，應確保其最大反向電壓高于電路中可能出現的最大電壓。例如，如果電路的工作電壓接近或超過1N4001的50V限制，則建議使用1N4007，以防止擊穿。

2. 散熱問題：盡管1N400x系列的二極管具有較高的電流承載能力（1A），在實際應用中，若工作環境的溫度較高，或電流接近最大值時，可能會導致二極管過熱。因此，適當?shù)纳岽胧ㄈ缟崞┠軌蛱岣叨O管的可靠性。

3. 正向電壓降：在一些要求高效率的應用中，雖然1N400x系列的正向電壓降相對較低（約0.7V），但在高功率或高頻率的電路中，建議選擇具有更低正向壓降的肖特基二極管，以減少功耗和提高效率。

4. 安裝方向：二極管具有極性，安裝時必須確保陽極和陰極正確連接，避免反向連接導致電路損壞。安裝不當可能導致二極管損壞或影響電路正常工作。

5. 工作環境：選擇適合的二極管型號時，需考慮工作環境的濕度、溫度等因素。對于極端環境（如高溫、高濕度），應選擇額外具備抗環境干擾特性的二極管。

八、替代方案

雖然1N4001和1N4007是非常常見的整流二極管，但在某些應用場合中，可能需要考慮替代方案。以下是一些可能的替代選擇：

1. 1N5819：這是一個肖特基二極管，具有更低的正向電壓降（約0.4V），適用于高效率的應用，特別是在要求低功耗的電源設計中。

2. 1N4148：這是一個快速恢復二極管，適用于高速開關應用，但其最大反向電壓和電流能力低于1N400x系列，通常用于小信號整流。

3. MB6S：這是一種集成電路整流方案，能夠同時處理多路輸入輸出，適用于需要多路整流的復雜電路設計。

九、實際應用案例

為了更好地理解1N4001和1N4007的應用，下面介紹幾個實際應用案例。

1. 電源適配器設計

在電源適配器中，1N4007常用于整流模塊，將220V AC市電轉換為5V或12V DC。由于電源適配器經常需要處理瞬時電流和反向電流，因此選擇耐高壓的1N4007可以有效避免二極管因過電壓而損壞。

2. LED燈驅動電路

在LED燈的驅動電路中，1N4001可以用于將交流電整流為直流電，并保護LED免受反向電流影響。由于LED對電流方向非常敏感，使用1N4001可以有效防止電流反向而導致的損壞。

3. 電動機驅動電路

在電動機驅動電路中，1N400x系列二極管用于抑制反向電動勢。當電動機停止時，產生的反向電動勢可能對電路造成損害。通過在電動機兩端并聯1N4001或1N4007，可以有效保護控制電路。

十、總結與展望

綜上所述，1N4001和1N4007在電子電路中具有重要的作用，雖然它們?cè)趨?shù)上存在差異，但均以其可靠性和經濟性得到了廣泛應用。隨著技術的不斷進步，電子設備的性能和功能不斷提升，對元件的要求也日益增加。在未來的設計中，可能會出現更高性能的替代產品，以滿足更高的電壓、頻率和效率需求。

對于設計工程師而言，了解不同型號二極管的特點及其在實際電路中的應用，將有助于選擇最合適的元件，確保電路的高效穩定運行。同時，在新技術的影響下，未來的整流技術也可能會朝著更低損耗、更高效率的方向發展，值得關注。

在電子設計領域，正確選擇合適的組件是成功的關鍵。希望通過本文的介紹，能夠幫助您更好地理解1N4001與1N4007二極管的特點、作用和應用，以便在實際項目中做出更明智的選擇。
