LM741運算放大器芯片詳細介紹

1. 引言

LM741運算放大器是一種經典的線性集成電路，廣泛應用于各種模擬信號處理系統。自1968年問世以來，LM741以其優越的性能和簡單的使用特性，成為電路設計中的一個基礎元件。它的廣泛應用和多個變種使其成為工程師和學生學習和應用運算放大器的首選。

2. 常見型號

LM741有多個變種和型號，以下是一些常見型號：

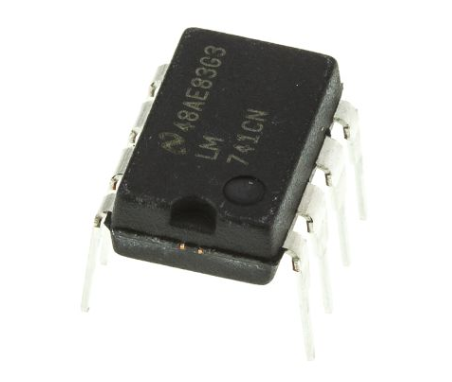

• LM741CN: 這是最常見的型號，封裝形式為DIP-8，適用于一般的電路設計。

• LM741C: 具有較高的性能標準，適合于高精度應用。

• LM741IN: 這是工業級型號，能夠在更廣泛的溫度范圍內工作。

• LM741A: 具有更好的噪聲性能，適合對噪聲敏感的應用。

• LM741NOPB: 這是無鉛版本，符合環保要求。

3. 參數

LM741的主要參數如下：

4. 工作原理

LM741運算放大器的基本工作原理基于負反饋原理。它具有兩個輸入端（正輸入和負輸入）和一個輸出端。運算放大器的輸出與輸入信號之間的關系可以用以下方程表示：

$$V_{out} = A imes (V_{+} - V_{-})$$Vout=A×(V+?V?)

其中：

• $V_{out}$Vout 是輸出電壓；

• $A$A 是開環增益（對于LM741，通常在100,000左右）；

• $V_{+}$V+ 是正輸入電壓；

• $V_{-}$V? 是負輸入電壓。

在運算放大器的工作中，當輸入電壓差$V_{+} - V_{-}$V+?V? 非常?。ɡ硐肭闆r下為零），輸出電壓$V_{out}$Vout 將會趨向于穩定狀態。通過使用負反饋，運算放大器能夠穩定輸出并且提高線性度。

4.1 輸入級

LM741的輸入級由一個差分放大器構成，其輸入級有助于增強輸入信號的增益。輸入偏置電流相對較小，使得在高輸入阻抗應用中表現良好。

4.2 增益階段

增益階段通常由一個放大器和一個緩沖器構成。緩沖器能夠確保高輸出驅動能力，并且防止負載影響放大器的增益。

4.3 輸出級

輸出級提供足夠的電流驅動能力，以驅動負載，輸出電壓可以在接近電源軌的范圍內變化。

5. 特點

LM741運算放大器具有以下顯著特點：

• 高增益: LM741的開環增益可以高達100,000，使其適用于多種放大應用。

• 低輸入偏置電流: 20 nA的輸入偏置電流非常適合高阻抗信號源。

• 寬帶寬: 1 MHz的帶寬使得LM741在大多數低頻應用中都能保持穩定。

• 易于使用: LM741的引腳布局簡單，使用方便，適合于各種電路設計。

• 廣泛的電源電壓范圍: 可以在±15V的電源下工作，使其適用于多種應用場合。

6. 作用

LM741在電路中的作用主要是信號放大、比較和濾波等。其主要應用包括：

• 信號放大: 用于放大微弱的模擬信號，例如傳感器輸出信號。

• 信號處理: 在模擬信號處理中，LM741可以用于加法、減法、積分和微分等功能。

• 濾波器: 可用于構建低通、高通、帶通和帶阻濾波器，以處理頻率信號。

• 電壓比較器: 在某些應用中，可以將其用作電壓比較器。

7. 應用

LM741運算放大器廣泛應用于各種電子設備和系統中。以下是一些典型應用：

7.1 音頻設備

在音頻放大器中，LM741可以用于信號放大和處理，提供清晰的音頻信號。

7.2 傳感器信號處理

許多傳感器（如溫度傳感器、光傳感器）輸出的信號微弱，LM741可以有效地放大這些信號，以便后續處理。

7.3 測試和測量設備

LM741常用于各種測量設備中，如示波器、信號發生器等，幫助實現信號的放大和處理。

7.4 工業控制

在工業控制系統中，LM741可以用于過程控制、數據采集和監測等場合。

7.5 醫療設備

在醫療設備中，LM741被用于生物信號的放大，如心電圖（ECG）和腦電圖（EEG）等。

8. 設計注意事項

在使用LM741運算放大器時，設計師需要注意以下幾點：

• 負反饋設計: 通過合理的反饋設計可以降低增益，提高帶寬，并穩定輸出。

• 電源 decoupling: 在電源引腳處添加電容可以有效抑制電源噪聲，改善性能。

• 輸入阻抗: 在設計時需考慮輸入阻抗對信號源的影響，確保信號源能夠驅動LM741。

• 散熱問題: 在高功率應用中，需考慮散熱問題，防止過熱。

9. 一種經典的電子元件

LM741運算放大器是一種經典的電子元件，以其高增益、低噪聲和簡單的使用特性，廣泛應用于各種電子電路中。無論是在教學、研發還是在實際應用中，LM741都以其可靠性和穩定性贏得了廣泛的認可。了解LM741的工作原理、特性及其應用，對于設計高效的模擬電路至關重要。

10. LM741的優缺點

在選擇LM741作為運算放大器時，了解其優缺點有助于在特定應用中做出更好的決策。

10.1 優點

1. 成本效益: LM741是一種低成本的運算放大器，適合于大規模生產和各種預算有限的項目。

2. 易于獲得: 由于其廣泛使用，LM741在市場上很容易找到，幾乎所有電子元件供應商都有該型號。

3. 穩定性好: 在大多數情況下，LM741能夠在±15V的電源下穩定工作，適合于多種環境。

4. 多功能性: LM741不僅可以用于放大信號，還能實現加法、減法、積分、微分等運算，適用性廣泛。

5. 低噪聲特性: 在許多應用中，LM741表現出良好的低噪聲特性，適合用于對噪聲要求較高的場合。

10.2 缺點

1. 帶寬有限: 盡管1 MHz的帶寬在許多低頻應用中已足夠，但在高速應用中可能會成為限制因素。

2. 輸入失調電壓: 輸入失調電壓（1 mV）在某些高精度應用中可能會影響整體性能，需通過校正電路進行補償。

3. 相位裕度: LM741的相位裕度為45°，這意味著在一些高頻應用中可能會出現不穩定現象。

4. 輸出電流限制: 輸出電流最大為20 mA，限制了其在某些需要大輸出電流的應用中的適用性。

11. LM741的替代方案

雖然LM741是一種經典運算放大器，但在某些應用中，可能需要考慮其替代方案。以下是一些常見的替代運算放大器：

1. TL081: 這是一個JFET輸入運算放大器，具有更高的輸入阻抗和較低的輸入失調電壓，適合于高阻抗應用。

2. OPA2134: 這是一個高性能音頻運算放大器，具有更寬的帶寬和更低的失真，非常適合音頻信號處理。

3. LM358: 這是一個雙路運算放大器，適合于需要多個運算放大器的應用，其功能與LM741相似，但具有更好的低電壓性能。

4. LM324: 這是一個四路運算放大器，適合于空間有限且需要多個運算放大器的場合。

5. AD620: 這是一個低功耗儀表放大器，適合于測量微弱信號，具有優越的輸入阻抗和低失調電壓。

12. 實際電路應用示例

在這里，我們將介紹幾個基于LM741的電路設計示例，以幫助理解其實際應用。

12.1 非反相放大器電路

非反相放大器是一種常見的運算放大器電路，其增益由外部電阻決定。電路圖如下：

       +Vcc
      |
      |     ----
    |    |
    |    |
    |    |
    |    |     ----
      |
      +---------------------+
      |                     |
      R1                    R2
      |                     |
      |                     |
      |                     |
      +---------+----------+
      |         |          |
     Vin       Vout       GND

• 增益計算:

$$A_v = 1 + frac{R2}{R1}$$Av=1+R1R2

12.2 反相放大器電路

反相放大器與非反相放大器相對，其增益也是由外部電阻決定。電路圖如下：

       +Vcc
      |
      |     ----
    |    |
    |    |
    |    |
    |    |     ----
      |
      +---------------------+
      |                     |
      R1                    R2
      |                     |
     Vin                    |
      |                     |
      +---------+----------+
                |
               Vout
                |
               GND

• 增益計算:

$$A_v = -frac{R2}{R1}$$Av=?R1R2

12.3 積分器電路

積分器電路用于將輸入信號積分，以產生相應的輸出信號。電路圖如下：

    +Vcc
      |
      |     ----
    |    |
    |    |
    |    |
    |    |     ----
      |
      +---------------------+
      |                     |
      R                     C
      |                     |
     Vin                   Vout
      |                     |
      +---------+----------+
                |
               GND

• 輸出方程:

$$V_{out} = -frac{1}{RC} int V_{in} dt$$Vout=?RC1∫Vindt

13. 常見故障與排查

在使用LM741運算放大器時，可能會遇到一些常見故障。以下是一些故障及其排查方法：

13.1 輸出不穩定

• 故障原因: 可能是由于反饋電路設計不當或負載過重造成的。

• 排查方法: 檢查反饋電路的連接，確保負載在運放的輸出能力范圍內。

13.2 輸出飽和

• 故障原因: 輸入信號超出運算放大器的工作范圍。

• 排查方法: 檢查輸入信號的幅度，確保其在輸入范圍內。

13.3 噪聲問題

• 故障原因: 電源噪聲或接地問題可能導致輸出信號噪聲增大。

• 排查方法: 在電源引腳處添加旁路電容，確保接地良好。

13.4 輸入偏置電流大

• 故障原因: 輸入偏置電流超過規格，可能影響放大精度。

• 排查方法: 檢查輸入連接，確認是否存在不當接地或高阻抗源的問題。

14. 未來的發展

隨著電子技術的不斷發展，運算放大器也在持續進化。未來的運算放大器將可能具有以下趨勢：

1. 更高的集成度: 未來的運算放大器將與更多功能集成在一起，可能包括ADC/DAC功能，從而簡化電路設計。

2. 更低的功耗: 針對移動設備和可穿戴設備的需求，未來的運算放大器將致力于降低功耗，提高能效。

3. 更高的性能: 新一代運算放大器將具備更高的增益、更低的失調電壓和更寬的帶寬，以適應復雜的信號處理需求。

4. 增強的抗干擾能力: 未來運算放大器將提升抗干擾性能，以便在復雜的電磁環境中工作。

5. 智能功能: 未來的運算放大器可能會集成一些智能功能，能夠自我校正和適應不同的應用需求。

15. 結論

LM741運算放大器作為電子設計中不可或缺的組件，具有多樣化的應用和優越的性能特征。盡管它的技術規格在現代電路中相對普通，但其穩定性、低成本和簡單易用的特性使其在電子工程師和學生中始終保持廣泛的應用。通過了解LM741的工作原理、特性、優缺點及實際應用，設計師能夠更好地利用這一經典組件，為各種電子系統提供解決方案。隨著技術的進步，LM741也將繼續在新的應用場景中發揮重要作用。
