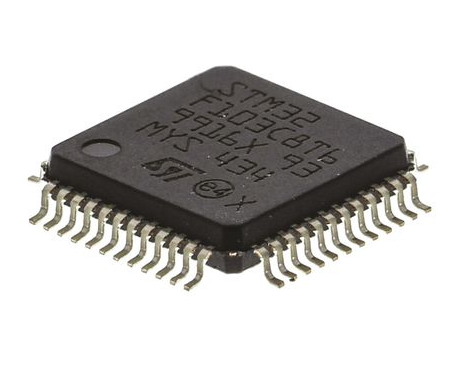

STM32F103C8T6 微控制器芯片手冊
1. 簡介
STM32F103C8T6 是基于 ARM Cortex-M3 內核的 32 位微控制器（MCU），由意法半導體（STMicroelectronics）生產，廣泛應用于嵌入式系統開發中。該芯片具有較高的性能、低功耗和豐富的外設接口，適合在工業控制、物聯網設備、消費電子等領域中使用。
1.1 常見型號
STM32F103 系列根據存儲大小和功能不同，分為多種型號，常見的型號包括：
STM32F103C8T6：64KB 閃存，20KB SRAM。
STM32F103C6T6：32KB 閃存，10KB SRAM。
STM32F103CBT6：128KB 閃存，20KB SRAM。
STM32F103RCT6：256KB 閃存，48KB SRAM。
這些型號主要區別在于內存大小和某些高級外設功能。STM32F103 系列芯片可提供多達 72 MHz 的工作頻率，支持高達 2 個 ADC、多個定時器、I2C、SPI、USART 和 USB 等外設。
2. 芯片參數
STM32F103C8T6 的技術參數如下：
內核：ARM Cortex-M3
工作頻率：最大 72 MHz
存儲：
閃存：64 KB
SRAM：20 KB
工作電壓：2.0 V - 3.6 V
功耗：
正常模式下：24 mA（在 72 MHz 時）
待機模式下：2 μA
I/O 端口：37 個通用 I/O（GPIO），支持復用功能
定時器：
3 個通用 16 位定時器
1 個高級 16 位定時器（支持 PWM 輸出）
2 個看門狗定時器
1 個 SysTick 定時器
外設：
2 個 I2C 接口
2 個 SPI 接口
3 個 USART 接口
1 個 USB 2.0 全速接口
1 個 CAN 總線接口
模擬功能：
2 個 12 位 ADC，支持多通道轉換
時鐘源：
內部 RC 振蕩器（8 MHz）
外部晶振（最大 16 MHz）
封裝：LQFP48（48 引腳）
3. 工作原理
STM32F103C8T6 的核心是 ARM Cortex-M3，采用哈佛架構，具有獨立的指令和數據總線，支持并行數據和指令處理。該處理器支持 Thumb-2 指令集，能夠通過 16 位和 32 位指令進行混合編碼，從而減少代碼大小，提升執行效率。
Cortex-M3 內核的主要特點包括：
中斷處理：具有嵌套向量中斷控制器（NVIC），支持快速中斷響應和中斷優先級管理。
調試功能：支持標準的 JTAG 和 SWD 調試接口，具備實時跟蹤和調試功能。
內存保護單元（MPU）：提供內存區域保護功能，防止未授權的內存訪問。
電源管理：支持多種低功耗模式（休眠、待機等），有效降低系統功耗。
STM32F103C8T6 的外設通過總線結構與處理器連接。處理器通過時鐘和復位控制單元（RCC）來管理外設的啟用和時鐘配置。例如，定時器可以用于精確的時間測量、PWM 輸出和事件計數，而串行外設（如 USART、SPI 和 I2C）可以實現與其他設備的通信。
4. 特點
STM32F103C8T6 具有以下顯著特點：
4.1 高性能
72 MHz 的處理器頻率：相比于 8 位或 16 位 MCU，Cortex-M3 提供了更高的處理速度，適合需要高效處理的應用場景。
硬件除法器與乘法器：提供高效的數學運算能力，特別適用于需要大量計算的應用，如信號處理、控制算法等。
4.2 低功耗
STM32F103C8T6 支持多種低功耗模式，可以在不影響性能的情況下有效降低功耗：
休眠模式（Sleep Mode）：僅停止 CPU 時鐘，外圍設備和內存仍然工作，功耗大幅降低。
待機模式（Standby Mode）：幾乎關閉所有系統功能，僅保留最低的電源消耗，用于維持?jǐn)?shù)據的保存。
4.3 豐富的外設
該芯片集成了豐富的外設接口，能夠滿足各種復雜系統的需求：
通用輸入輸出端口（GPIO）：能夠配置成不同的工作模式，包括輸入、輸出、復用功能等。
定時器：支持高級功能，如 PWM 輸出、捕捉/比較、自動重裝載等。
通信接口：包含多種通信協議，如 USART、I2C、SPI 和 USB，使得芯片能夠與多種外部設備進行數據交換。
4.4 內部振蕩器
STM32F103C8T6 內置有高精度的內部 RC 振蕩器，方便無需外部晶振的應用，同時也支持外部時鐘輸入，滿足對時鐘精度更高的應用場合。
4.5 易于開發
廣泛的開發工具支持：STM32 系列 MCU 支持多種開發環境，如 Keil、IAR 和 STM32CubeIDE，開發者可以快速進行代碼編寫、調試和燒錄。
庫函數支持：官方提供豐富的標準外設庫（SPL）和硬件抽象層庫（HAL），開發者能夠輕松調用外設函數，加快開發進程。
5. 作用
STM32F103C8T6 作為一款 32 位通用微控制器，主要用于實現嵌入式系統中的各種控制與通信功能。其作用主要包括：
5.1 數據處理
ARM Cortex-M3 內核支持多任務處理，能夠快速執行復雜的控制算法和數據處理。對于物聯網、傳感器數據采集、實時控制等應用，STM32F103C8T6 可以提供快速、準確的數據處理能力。
5.2 外設控制
通過定時器、ADC、DAC 和 GPIO 等外設，STM32F103C8T6 可以精確控制外部設備。例如，它可以通過 PWM 輸出控制電機的轉速，通過 ADC 采集傳感器數據并實時處理。
5.3 通信
STM32F103C8T6 提供了多種通信接口，使其能夠與外部設備進行數據交互。通過 USART，它可以與計算機、模塊進行串口通信；通過 SPI，它可以與外部存儲器或傳感器通信；通過 I2C，它可以控制多個外設設備或傳感器。
5.4 低功耗控制
該芯片內置多種低功耗模式，使得它適合電池供電或低能耗應用。在這些應用中，MCU 可以進入低功耗模式，待外部中斷觸發時重新喚醒，以延長電池壽命。
6. 應用
STM32F103C8T6 由于其高性能和豐富的外設，適用于以下幾類應用：
6.1 工業自動化
STM32F103C8T6 常用于工業控制系統中，如 PLC（可編程邏輯控制器）、電機控制、傳感器接口等。在這些應用中，它能夠提供實時的信號處理和外設控制，確保系統穩定運行。
6.2 物聯網設備
在物聯網（IoT）領域，STM32F103C8T6 由于其低功耗和豐富的通信接口，常用于智能家居、智能農業等物聯網設備中。它可以通過無線通信模塊與云端服務器進行數據交換，實現遠程監控和控制。
6.3 消費電子
該芯片也常見于消費電子設備中，如智能手表、藍牙音箱、家用電器控制器等。其高速處理能力可以滿足用戶界面顯示、音頻處理、按鍵控制等需求。
6.4 醫療設備
在便攜式醫療設備中，如血糖儀、血壓監測器等，STM32F103C8T6 的低功耗特性使其能夠長時間運行，同時保證精確的數據處理和控制。這些醫療設備通常依賴于 MCU 的高速 ADC 采樣能力和強大的數據處理功能來提供實時反饋。
