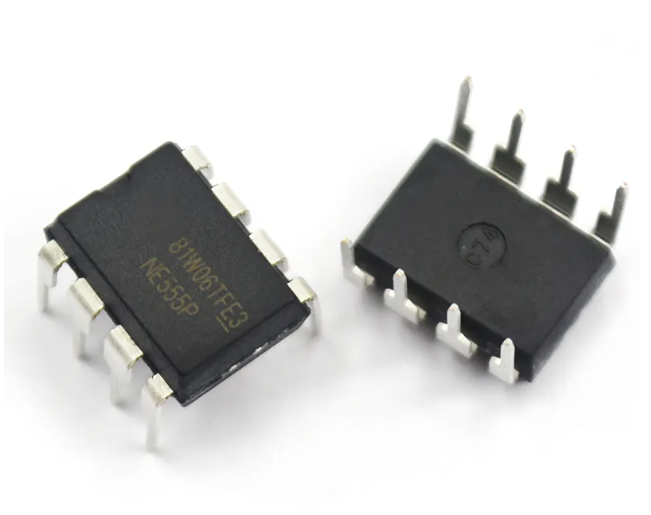

NE555 是一種經典的定時電路，廣泛用于產生精確的時間延遲或頻率穩定的振蕩信號。在電子電路設計中，NE555 被視為一個極為重要的組件，幾乎無處不在。施密特觸發器則是另一種非常有用的電路，用于消除輸入信號中的噪聲或抖動，使得輸出信號能夠更加穩定和干凈。本文將深入探討 NE555 施密特觸發器的基本原理、應用、設計以及它們?cè)趯?shí)際電路中的實現和優化。

1. NE555 定時器的基本原理

NE555 定時器最初由西格奈蒂克公司（Signetics）于 1972 年推出，其設計具有高度的靈活性和易用性，使得其迅速成為世界上最流行的集成電路之一。NE555 具有三種工作模式：?jiǎn)畏€(wěn)態、多諧振蕩器和施密特觸發器模式。它內部由兩個電壓比較器、一個 SR 觸發器（或稱 RS 觸發器）、一個放電晶體管和一個輸出緩沖器組成。通過外部的電阻和電容，NE555 能夠在不同的模式下生成不同的輸出信號。

1.1 NE555 的內部結構

要理解 NE555 的工作原理，首先需要了解它的內部結構。NE555 的核心包括：

• 兩個電壓比較器：分別稱為上比較器和下比較器。上比較器的非反相輸入端（+）接到電源電壓的三分之二，而下比較器的反相輸入端（-）接到電源電壓的三分之一。

• SR 觸發器：當上比較器輸出為高電平時，SR 觸發器復位；當下比較器輸出為高電平時，SR 觸發器設定。

• 放電晶體管：連接到外部定時電容，通過 SR 觸發器控制其開啟或關閉，從而控制電容的充放電過程。

• 輸出緩沖器：用于放大 SR 觸發器的輸出信號，提供足夠的驅動能力。

1.2 NE555 的工作模式

NE555 定時器的工作模式主要包括三種：

• 單穩態模式：在這種模式下，NE555 被用作一個單脈沖發生器。通過觸發輸入（TRIG）引腳施加一個負脈沖，定時器會產生一個寬度可控的輸出脈沖，脈沖寬度由外部的電阻和電容決定。

• 多諧振蕩器模式：在這種模式下，NE555 會生成一個連續的方波信號。振蕩頻率和占空比由外部電阻和電容決定。

• 施密特觸發器模式：在這種模式下，NE555 被配置為施密特觸發器，輸入信號通過閾值比較器和觸發比較器產生具有遲滯效應的輸出信號。這種模式適用于信號去噪、波形整形等應用。

2. 施密特觸發器的基本原理

施密特觸發器是一種具有遲滯效應的雙穩態電路，它的主要功能是將一個噪聲或抖動的輸入信號轉換為一個穩定的數字信號。施密特觸發器有兩個不同的閾值電壓：上閾值和下閾值。當輸入信號高于上閾值時，輸出會翻轉為高電平；當輸入信號低于下閾值時，輸出會翻轉為低電平。在輸入信號在這兩個閾值之間變化時，輸出保持不變。

2.1 遲滯效應

施密特觸發器的核心特性是遲滯效應，這意味著輸入信號的變化不會立即影響輸出，而是會在超過某一特定閾值時才會發生狀態變化。這種效應使得施密特觸發器非常適合處理有噪聲的信號輸入，因?yàn)樗梢杂行У胤乐剐盘?hào)中的小幅度變化引起的輸出抖動。

2.2 施密特觸發器的實現

在實際電路中，施密特觸發器可以通過各種方式實現。最常見的實現方法是使用運算放大器（Op-Amp）或比較器。通過適當?shù)姆答伵渲茫梢詫?shí)現施密特觸發器的雙閾值特性。

施密特觸發器在許多電子設備中都發揮著重要作用。例如，在鍵盤掃描電路中，它用于消除按鍵噪聲；在模擬信號處理中，它用于波形整形；在電源管理電路中，它用于產生復位信號。

3. NE555 施密特觸發器的設計與應用

將 NE555 配置為施密特觸發器是一種非常實用且常見的應用。通過適當?shù)碾娐放渲茫琋E555 可以實現施密特觸發器的功能，用于去除信號中的噪聲或?qū)Σㄐ芜M(jìn)行整形。接下來，我們將探討如何設計一個基于 NE555 的施密特觸發器，并介紹它的實際應用場景。

3.1 NE555 施密特觸發器的電路設計

要將 NE555 配置為施密特觸發器，需要利用它的兩個閾值電壓和內部的 SR 觸發器。具體步驟如下：

1. 電路連接：將 NE555 的觸發引腳（TRIG）和閾值引腳（THRESH）連接到輸入信號。此時，兩個比較器會分別監控輸入信號與內部參考電壓的比較。

2. 反饋電阻的設置：為了實現遲滯效應，可以在輸出端和輸入端之間添加一個反饋電阻。這會引入一個正反饋，從而形成施密特觸發器的雙閾值特性。

3. 外部元件的選擇：通過選擇合適的外部電阻和電容，可以控制施密特觸發器的上下閾值，從而調節電路的敏感度。

3.2 NE555 施密特觸發器的應用實例

1. 信號去噪

在許多情況下，輸入信號可能會受到噪聲的影響，導致信號抖動或誤觸發。例如，在按鍵掃描電路中，按鍵可能會因抖動而產生多次觸發信號。通過使用 NE555 施密特觸發器，可以有效去除這些噪聲，使得輸出信號更加穩定。

2. 波形整形

在信號處理過程中，經常需要將一個非規則的波形轉換為規則的方波信號。例如，從模擬傳感器獲取的信號可能包含一些不規則的波形，通過 NE555 施密特觸發器，可以將這些不規則信號整形為穩定的方波輸出。

3. 振蕩器電路

NE555 施密特觸發器還可以用于設計振蕩器電路。在這種應用中，通過適當?shù)姆答伜屯獠吭渲茫┟芴赜|發器可以產生一個穩定的振蕩信號，頻率由外部電阻和電容決定。這種振蕩器廣泛應用于時鐘信號生成、脈沖信號產生等領域。

4. 電源管理

在電源管理電路中，NE555 施密特觸發器可以用于檢測電壓波動，并在需要時產生復位信號。例如，當電源電壓低于某一閾值時，施密特觸發器會產生一個低電平信號，用于觸發系統復位，以防止因電壓不足導致的故障。

3.3 實際電路設計與調試

在實際電路設計中，NE555 施密特觸發器的性能往往會受到外部元件的影響。為了獲得最佳的電路性能，需要仔細選擇和調整外部電阻、電容以及反饋電路的配置。

1. 選擇適當?shù)碾娮韬碗娙?/strong>：在設計 NE555 施密特觸發器電路時，選擇合適的電阻和電容至關重要。這些元件決定了電路的閾值電壓和響應時間。通過實驗調整，可以找到最佳的參數組合。

2. 反饋電路的優化：為了獲得良好的遲滯效應，可以嘗試調整反饋電路中的電阻值。通過引入適當?shù)恼答?，可以增?qiáng)電路的抗噪性能。

3. 電路的調試和測試：在電路設計完成后，需要進行充分的調試和測試，以確保電路能夠在實際應用中穩定運行。測試過程中，可以使用示波器監測輸入輸出波形，并根據需要進行調整。

4. NE555 施密特觸發器的應用局限性與挑戰

雖然 NE555 施密特觸發器在許多應用中表現優異，但它也存在一定的局限性和挑戰。了解這些局限性對于設計穩定可靠的電路至關重要。

4.1 電源電壓的限制

NE555 定時器通常設計用于 4.5V 到 15V 的電源電壓范圍內工作。然而，在更低的電壓條件下，NE555 的性能可能會受到影響。例如，在低電壓下，定時器的輸出驅動能力可能不足，導致輸出波形不穩定。因此，在設計電路時，需要確保供電電壓在 NE555 的推薦范圍內。

4.2 輸出電流的限制

NE555 的輸出電流能力有限，通常在 200mA 左右。對于需要較大電流驅動的應用，例如驅動大功率 LED 或電機，NE555 可能無法直接提供足夠的電流。在這種情況下，設計者可以使用外部晶體管或 MOSFET 作為輸出級，以放大 NE555 的輸出信號，從而驅動更高功率的負載。

4.3 溫度穩定性

溫度變化對 NE555 的性能也有一定影響。特別是在極端溫度條件下，NE555 的定時精度和穩定性可能會有所下降。這是由于內部元件（如電阻、電容）在溫度變化時的性能漂移所致。因此，在對溫度穩定性要求較高的應用中，可能需要額外的溫度補償措施，或者選擇更適合的定時電路。

4.4 延遲和響應時間

雖然 NE555 在多數情況下能夠提供足夠快的響應時間，但在某些高速應用中，它的響應速度可能不夠理想。例如，在高速脈沖檢測或信號整形應用中，如果信號變化速度超過了 NE555 的響應速度，電路可能無法準確捕捉信號的變化。此時，可能需要使用更高速的比較器或定時器。

4.5 電路噪聲和干擾

在高靈敏度應用中，電路的噪聲和干擾可能對 NE555 的性能產生不利影響。由于 NE555 內部的電路復雜性，它可能對電源噪聲或輸入信號中的干擾比較敏感。這會導致輸出信號的不穩定或錯誤觸發。為了應對這一挑戰，設計者可以使用去耦電容、屏蔽和良好的 PCB 布線技巧，以減少噪聲和干擾的影響。

5. NE555 施密特觸發器的優化設計策略

盡管 NE555 施密特觸發器存在一定的局限性，但通過合理的設計和優化，可以顯著提高其性能，滿足各種應用需求。以下是一些常見的優化策略。

5.1 使用更精確的電阻和電容

在設計 NE555 施密特觸發器時，使用高精度的電阻和電容可以顯著提高電路的定時精度和穩定性。特別是在對時間精度要求較高的應用中，選擇 1% 或更高精度的電阻和低容差電容，可以減少電路的誤差并提高可靠性。

5.2 增加溫度補償

為了應對溫度變化對 NE555 性能的影響，可以在電路中引入溫度補償元件。例如，使用溫度系數匹配的電阻或采用溫度穩定性更好的電容，可以減少溫度漂移對電路的影響。此外，還可以通過設計合理的散熱系統，保持電路在一個穩定的溫度范圍內工作。

5.3 使用外部晶體管放大輸出

對于需要驅動大電流負載的應用，設計者可以在 NE555 的輸出端連接一個外部晶體管或 MOSFET。這種配置不僅能夠提供更大的驅動能力，還可以改善電路的熱管理性能，延長電路的壽命。

5.4 電源噪聲抑制

為了降低電源噪聲對 NE555 施密特觸發器的影響，可以在電源端使用去耦電容（通常在 0.01μF 至 0.1μF 之間），以濾除高頻噪聲。此外，在 PCB 設計時，保持電源線和地線的低阻抗，并盡量減少信號線的交叉和環路，也有助于提高電路的抗干擾能力。

5.5 使用屏蔽和隔離技術

在對噪聲敏感的應用中，可以采用屏蔽和隔離技術來保護 NE555 施密特觸發器免受外部電磁干擾。例如，在高頻或強電磁干擾環境中，可以使用屏蔽外殼或屏蔽線纜來減少電路暴露在電磁干擾中的幾率。同時，在 PCB 設計時，可以通過分離敏感信號路徑和干擾源來進一步提高電路的穩定性。

6. NE555 施密特觸發器的未來發展方向

隨著電子技術的不斷進步，NE555 施密特觸發器雖然仍然是一個經典而廣泛應用的電路，但也面臨著一些新的挑戰和發展機遇。以下是一些可能的未來發展方向。

6.1 集成化與小型化

隨著集成電路技術的不斷進步，NE555 施密特觸發器可能會繼續向更高的集成度和更小的封裝尺寸發展。更小的封裝不僅可以節省電路板空間，還可以減少寄生電感和電容，從而提高電路的響應速度和穩定性。此外，集成度的提高還可以將更多的功能集成到一個芯片中，簡化電路設計。

6.2 低功耗設計

在現代電子設備中，低功耗設計變得越來越重要。未來的 NE555 施密特觸發器可能會采用更加先進的低功耗設計技術，以滿足便攜式和電池供電設備的需求。例如，通過優化電路結構和使用低泄漏工藝，可以顯著降低定時器的靜態功耗和工作功耗。

6.3 智能化與可編程化

隨著智能電子產品的發展，未來的 NE555 施密特觸發器可能會集成更多的智能化和可編程功能。例如，通過在芯片內部集成微控制器或 FPGA，可以使定時器的參數（如定時周期、閾值電壓等）通過軟件動態配置，從而大大增加電路的靈活性和適用范圍。

6.4 更高的工作頻率與精度

隨著對信號處理要求的提高，未來的 NE555 施密特觸發器可能會向更高的工作頻率和更高的定時精度方向發展。這可以通過采用更先進的半導體工藝和更優化的電路設計來實現。更高的頻率和精度不僅能滿足更苛刻的應用需求，還能開辟新的應用領域。

6.5 環境適應性與可靠性提升

未來的 NE555 施密特觸發器在設計上可能會更加注重環境適應性和可靠性。例如，通過使用更寬的工作電壓范圍、更高的溫度范圍和更強的抗輻射能力，可以使定時器在極端環境下穩定工作。這對于軍事、航空航天以及其他高可靠性要求的應用尤為重要。

7. 結論

NE555 施密特觸發器作為經典的定時器電路和信號整形電路，盡管已經問世數十年，仍然在現代電子設計中扮演著重要角色。通過深入理解其工作原理、設計方法和應用場景，設計者可以充分利用其強大的功能，并通過優化和創新設計，使其在各種應用中發揮更大的作用。

然而，隨著技術的不斷進步，NE555 施密特觸發器也面臨著新的挑戰和發展方向。未來，隨著集成電路技術的不斷發展，我們有理由相信，NE555 將繼續演化，并在電子設計中繼續保持其重要地位。無論是小型化、低功耗、智能化，還是高精度和環境適應性，NE555 施密特觸發器都將迎來新的機遇，并在未來的電子設計中繼續煥發光彩。

總之，NE555 施密特觸發器以其靈活性、穩定性和廣泛的應用領域，成為電子工程師工具箱中的重要組成部分。通過持續學習和研究，設計者可以不斷挖掘其潛力，并在新的設計中繼續發揮其獨特的優勢。
