德州儀器THVD1400V半雙工RS-422/RS-485收發器的介紹、特性、及應用
4
拍明芯城

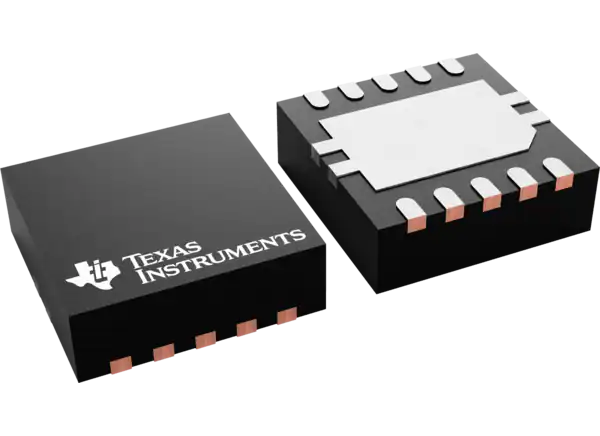

德州儀器THVD1400V半雙工RS-422/RS-485收發器具有靈活的I/O供電和集成的IEC ESD保護，提供5μA的關閉電源電流。該收發器包括一個轉換速率控制引腳(SLR)，可將收發器設置為最大20Mbps模式或轉換速率限制500kbps模式。THVD1400V收發器具有超過2.1V的差分輸出，可與5V電源兼容PROFIBUS，并支持1.65V至5.5V低電平邏輯接口。
THVD1400V收發器滿足或超過TIA/EIA-485A標準的要求。該收發器的工作溫度范圍為-40°C至125°C，采用3mm x 3mm VSON(10引腳)封裝。THVD1400V收發器用于工廠自動化和控制，樓宇自動化，電機驅動，電力輸送，工業運輸，HVAC系統，智能電表和通信基礎設施。
特性
滿足或超過TIA/EIA-485A標準的要求
差分輸出超過2.1V與5V電源兼容的PROFIBUS
3V至5.5V RS-485電源電壓范圍
1.65V到5.5V的邏輯信號接口電源
半雙工rs - 422 / rs - 485
可配置的最大數據速率:
單反= 500kbps(高)
SLR = 20Mbps(低或浮動)
總線I/O保護:
±16kV HBM ESD
±12kV IEC 61000-4-2接觸放電
±12kV IEC 61000-4-2氣隙放電
±4V IEC 61000-4-4快速瞬態突發
±16V母線故障保護(母線引腳絕對最大電壓)
低功耗:
5μA關斷電源電流
工作時靜態電流小于3mA
無故障的上電/下電熱插件功能
打開，短，和空閑總線故障安全
1/8單位負載(最多256個總線節點)
小型熱效率10針VSON封裝(3mm x 3mm)
應用程序
工廠自動化與控制
功率輸出
工業運輸
樓宇自動化
暖通空調系統
馬達驅動器
智能電表
通信基礎設施
