示波器的使用方法(一),模擬示波器的使用方法介紹


原標題:示波器的使用方法(一),模擬示波器的使用方法介紹

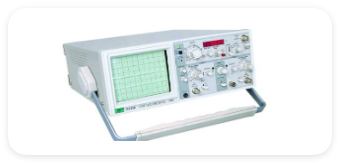

模擬示波器是一種用于顯示電信號波形的電子測量儀器,廣泛應用于電子工程、通信、計算機等領域。以下是模擬示波器的使用方法:
一、開機前的準備
連接電源:
將示波器的電源線一端連接到示波器的供電插口,另一端連接到電源插座。
連接測試線:
將示波器的測試線(通常帶有BNC連接器)插入示波器的輸入通道(如CH1或CH2),并順時針旋轉鎖緊。
初始化設置:
在開機前,調整示波器前面板上的水平位置(H.POSITION)和垂直位置(V.POSITION)旋鈕,將它們置于中心位置。
將觸發信號源(TRIG.SOURCE)旋鈕置于內部位置(INT)。
將觸發電平(TRIG.LEVEL)旋鈕置于中間位置。
將顯示模式開關置于自動位置(AUTO)。
二、開機和調整
開機:
按下示波器前面板上的電源開關(POWER),電源指示燈亮起,表示示波器已接通電源。
調整掃描線:
開機后,示波器的顯示屏上會出現一條水平亮線,這是掃描線。
如果掃描線不在顯示屏的垂直居中位置,調整垂直位置旋鈕(V.POSITION),使掃描線位于屏幕中心。
如果掃描線的亮度不合適,調整亮度旋鈕(Intensity),使亮度適中。
如果掃描線聚焦不良,調整聚焦旋鈕(Focus),使掃描線清晰。
探頭自校正:
將示波器的探頭連接到示波器的基準信號輸出端(通常提供一個標準的方波信號,如1kHz、0.5V)。
觀察顯示屏上的波形,如果波形失真,使用螺絲刀調整探頭上的校正螺釘,直到波形正常。
三、信號測量
選擇輸入通道:
根據需要測量的信號,選擇示波器的輸入通道(CH1或CH2)。
將輸入耦合方式開關撥到“AC”(交流耦合,用于測量交流信號)或“DC”(直流耦合,用于測量直流信號或包含直流成分的交流信號)。
連接探頭:
將示波器的探頭接地夾連接到被測電路的地線上。
將探頭的探針(帶掛鉤端)接到被測信號的發生端或測試點。
調整垂直偏轉因數:
垂直偏轉因數決定了屏幕上每格代表的電壓值。
使用垂直偏轉因數選擇波段開關選擇合適的電壓范圍。
如果需要微調,可以旋轉波段開關上的小旋鈕。
調整水平偏轉因數(時基):
水平偏轉因數決定了屏幕上每格代表的時間值。
使用時基選擇波段開關選擇合適的時間范圍。
如果需要微調,可以旋轉波段開關上的小旋鈕。
觸發設置:
觸發功能使示波器能夠穩定地顯示波形。
將觸發信號源旋鈕置于內部或外部(根據需要)。
調整觸發電平旋鈕,使波形穩定顯示。
觀察和分析波形:
根據顯示屏上的波形,觀察信號的幅度、頻率、相位等參數。
使用示波器的測量功能(如果配備)來測量具體的電壓值、時間值等。
四、注意事項
安全操作:
在測量高壓信號時,確保示波器和探頭已正確接地,并采取必要的安全措施。
避免在強磁場環境中使用示波器,以免干擾測量。
正確連接:
確保探頭的接地夾與被測電路的地線可靠連接。
探頭的探針應正確接觸被測信號的發生端或測試點。
合理設置:
根據被測信號的幅度和頻率,合理設置垂直偏轉因數和水平偏轉因數。
調整觸發設置,使波形穩定顯示。
保護屏幕:
避免長時間顯示過亮或過暗的波形,以保護示波器的熒光屏。
通過以上步驟,您可以使用模擬示波器對電信號進行測量和分析。在實際應用中,根據具體的測量需求和示波器的型號、功能,可能需要靈活調整操作方法和步驟。
