原標題：LTC32l5驅動LED的應用電路圖

LTC3215 是一款由 ADI（原凌力爾特）公司設計的高效白光 LED 驅動器，適用于單節鋰離子電池供電的設備。以下是其典型應用電路的設計要點和說明：

一、LTC3215 的核心特性

1. 寬輸入電壓范圍：2.9V 至 4.4V，兼容單節鋰電池。

2. 高電流輸出：

• 脈沖模式最大 700mA。

• 連續模式最大 350mA。

3. 高效模式切換：

• 自動在 1 倍壓、1.5 倍壓和 2 倍壓模式間切換，效率高達 92%。

4. 低靜態功耗：停機電流僅 2.5μA。

5. 保護功能：

• LED 開路/短路保護。

• 過熱保護。

6. 電流可調：通過外部電阻 Rset 設定 LED 電流，無需復雜公式，只需參考數據手冊中的推薦值。

二、典型應用電路圖設計

1. 基本電路結構

• 輸入端：

• 連接鋰離子電池（2.9V 至 4.4V）。

• 輸入電容 Cin（如 1μF 陶瓷電容）用于濾波。

• LTC3215 芯片：

• VIN：電源輸入。

• SW：開關節點，連接泵電容。

• OUT：LED 驅動輸出。

• Rset：編程電阻，用于設定 LED 電流（直接參考數據手冊的推薦值）。

• EN：使能引腳，控制芯片啟停（高電平啟用）。

• 輸出端：

• 連接一個或多個白光 LED（串聯或并聯）。

• 輸出電容 Cout（如 4.7μF 陶瓷電容）用于平滑電流。

2. 關鍵元件選擇

• 泵電容：

• 使用兩個小型陶瓷電容（如 1μF），用于電荷泵升壓。

• 編程電阻 Rset：

• 350mA 對應 11.5kΩ。

• 200mA 對應 20kΩ。

• 根據數據手冊提供的表格選擇標準電阻值。例如：

• 輸出電容 Cout：

• 選擇低 ESR 的陶瓷電容（如 4.7μF），確保電流穩定性。

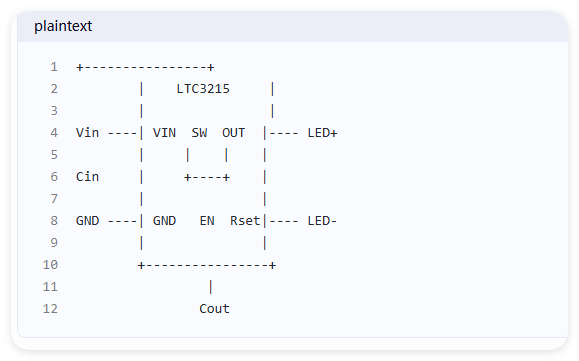

3. 電路圖示例

三、設計要點與注意事項

1. 布局優化：

• 泵電容和輸出電容應盡可能靠近 LTC3215 芯片，減少寄生電感。

2. 散熱設計：

• 盡管芯片體積小，但在高電流輸出時仍需注意散熱。

3. EMI 抑制：

• 在輸入和輸出端添加鐵氧體磁珠或共模電感，抑制高頻噪聲。

4. 調光功能：

• 可通過 PWM 信號控制 EN 引腳實現調光，或使用可變電阻調整 Rset（需參考數據手冊的調光范圍）。

四、應用場景

• 便攜式設備：手機閃光燈、相機補光燈。

• 工業照明：礦燈、手持式工作燈。

• 汽車照明：車內閱讀燈、儀表盤背光。

五、參考設計資源

• LTC3215 數據手冊：提供詳細電路圖、元件參數和設計指南。

• ADI 官方網站：可下載演示板原理圖和 PCB 布局文件。

• 電子設計論壇：搜索“LTC3215 應用案例”獲取實際設計經驗。

通過合理設計外圍電路，LTC3215 可實現高效、穩定的 LED 驅動，滿足多種應用需求。
